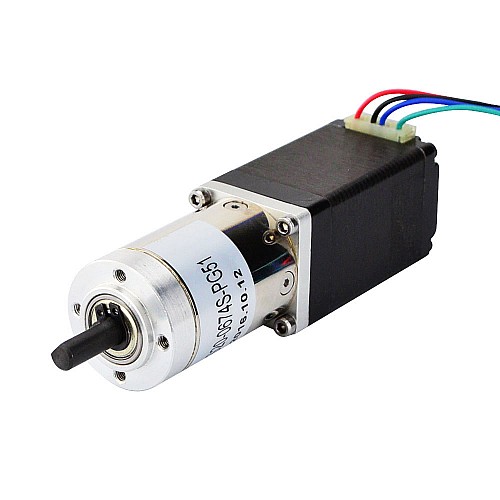

Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 51:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 51:1 Riduttore Epicicloidale
$34,72
5 + $33,85
10 + $32,98
50 + $32,11
100 + $31,25
- Modello: 11HS20-0674S-PG51
- Stato delle scorte: 100
Opzioni disponibili
Questo motore passo-passo Nema 11 con corpo da 51mm e corrente nominale 0.67A, integrava un riduttore epicicloidale di 50,9: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.
Specifica Elettrica
- Codice Articolo del Costruttore: 11HS20-0674S-PG51
- Tipo di motore: Bipolare
- Tenuta della coppia senza cambio: 12Ncm(16.99oz.in)
- Corrente/fase nominale: 0.67A
- Resistenza di fase: 9.2ohms
- Induttanza: 5.7mH ± 20%(1KHz)
Specifiche del Riduttore
- Tipo di Riduttore: Planetario
- Rapporto di riduzione: 50.9: 1
- Ingranaggio Efficienza: 73%
- Backlash at No-load: <=1 deg
- Coppia massima ammissibile: 4Nm(566oz.in)
- Momento ammissibile di coppia: 6Nm(850oz.in)
- Carico assiale massimo dell'albero: 5N
- Carico radiale massimo dell'albero: 25N
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 50.5mm
- Lunghezza del cambio: 42.7mm
- Diametro dell'asse: Φ6mm
- Lunghezza asta: 18mm
- D-cut Lunghezza: 12mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 330g
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Risorse
- Scheda tecnica completa: 11HS20-0674S-PG51.pdf
- Torque Curve: 11HS20-0674S-PG51_Torque_Curve.pdf
| Specifica Elettrica | |
| Corrente (A) | 0.67 |
| Induttanza(mH) | 6.5 |
| Resistenza di fase(ohm) | 12 |
| Tenuta della coppia senza cambio(N.m) | 0.14 |
| Bipolare/Unipolare | Bipolare |
| Specifica Fisica | |
| Classificazione IP | 40 |
| Dimensione della cornice(mm) | Nema 11 (28 x 28) |
| Altezza del motore(mm) | 93.7 |
| Tipo di Riduttore | Economia planetaria |
| Rapporto di riduzione | 50.9 |
| Backlash at No-load | <=1 deg |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero di uscita | D |
| Diametro dell'asse(mm) | 6 |
| Lunghezza asta(mm) | 18 |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 500 |
| Peso(g) | 330 |
