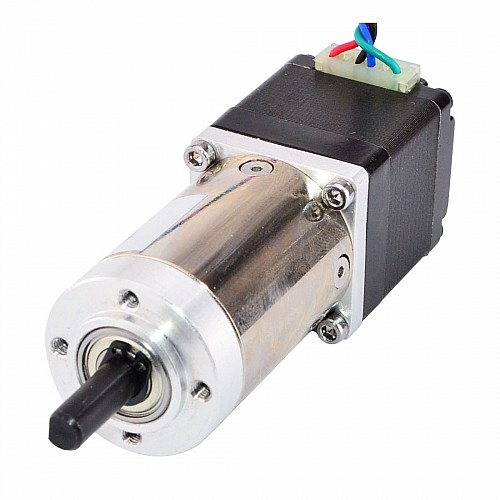

Nema 11 Stepper L=31mm con albero posteriore e foro per vite Rapporto di trasmissione 100:1 Cambio
$35,51
5 + $33,75
10 + $30,72
50 + $29,40
100 + $29,40
- En stock: 10000
- Modello: 11HS12-0674D1-PG100
- Peso lordo: 0.40kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore passo-passo Nema 11 con corpo da 31mm e corrente nominale 0.67A, integrava un riduttore epicicloidale del 99.548:1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata. Sono disponibili un albero posteriore da 3,9mm di diametro con fori per le viti sul cappuccio posteriore.
Specifica Elettrica
- Codice Articolo del Costruttore: 11HS12-0674D1-PG100
- Tipo di motore: Bipolare
- Tenuta della coppia senza cambio: 7Ncm(9.91oz.in)
- Corrente/fase nominale: 0.67A
- Resistenza di fase: 5.6ohms
- Induttanza: 4.0mH±20%(1KHz)
Specifiche del Riduttore
- Tipo di Riduttore: Planetario
- Rapporto di riduzione: 99.548:1
- Ingranaggio Efficienza: 70%
- Backlash at No-load: <=3°
- Coppia massima ammissibile: 3Nm(425oz.in)
- Momento ammissibile di coppia: 5Nm(708oz.in)
- Carico assiale massimo dell'albero: 5N
- Carico radiale massimo dell'albero: 25N
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 31.5mm
- Lunghezza del cambio: 44.6mm
- Davanti Diametro dell'asse: Φ6mm
- Davanti Lunghezza asta: 18mm
- Davanti D-cut Lunghezza: 12mm
- Diametro albero posteriore: 3.9mm
- Posteriore Lunghezza asta: 12mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 200g
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Specifica Elettrica | |
Corrente (A) | 0.67 |
Ha una curva di coppia/spinta? | Sì |
Induttanza(mH) | 4 |
Resistenza di fase(ohm) | 5.6 |
Tenuta della coppia senza cambio(N.m) | 0.07 |
Tipologia di prodotto | Riduttore motore passo-passo |
Bipolare/Unipolare | Bipolare |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 11 (28 x 28) |
Altezza del motore(mm) | 74.2 |
Tipo di Riduttore | Economia planetaria |
Rapporto di riduzione(xx:1) | 99.548 |
Backlash at No-load | <=3deg |
Albero singolo/Albero doppio | Doppio albero |
Tipo di albero di uscita | D |
Diametro dell'asse(mm) | 6 |
Lunghezza asta(mm) | 18 |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 300 |
Peso(g) | 200 |
