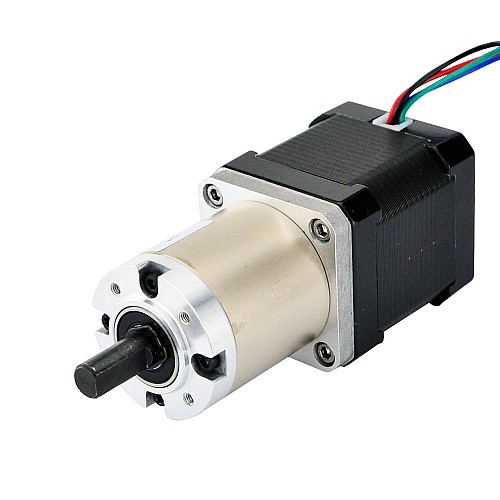

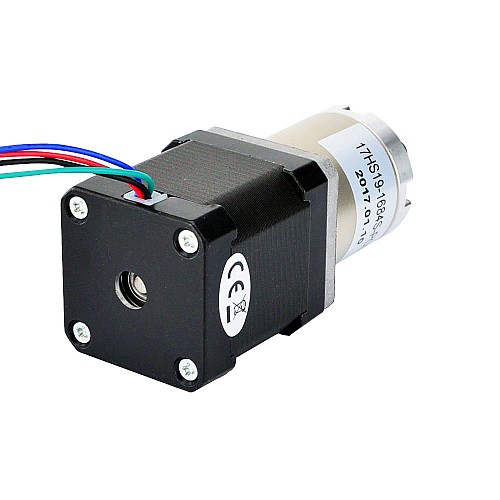

Nema 17 Motore passo-passo bipolare L=48mm con rapporto di trasmissione 51:1 Riduttore epicicloidale

6 recensioni - Scrivi una recensione

$30,17

5 + $28,75

10 + $27,46

50 + $26,27

100 + $25,19

En stock: 10000
Modello: 17HS19-1684S-PG51
Peso lordo: 0.70kg
Certificato: ISO, CE, UKCA, RoHS

Opzioni disponibili

Consegna dalla

Cina

Germania

Regno Unito

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore per gli articoli in stock!

Questo motore passo-passo Nema 17 con corpo da 48mm e corrente nominale di 1.68A, integrava un riduttore epicicloidale di 50.9: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.

Specifica Elettrica

Codice Articolo del Costruttore: 17HS19-1684S-PG51
Tipo di motore: Bipolare
Angolo di passo: 0.035deg
Tenuta della coppia senza cambio: 52Ncm(73.6oz.in)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.8ohms
Induttanza: 3.2mH ± 20%(1KHz)

Specifiche del cambio

Tipo di Riduttore: Planetario
Rapporto di riduzione: 50.9:1
Efficienza: 70%
Backlash at No-load: <=3deg
Momento ammissibile di coppia: 3Nm(424.83oz.in)
Momento ammissibile di coppia: 5Nm(708.06oz.in)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N

Specifica Fisica

Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza del cambio: 42.7mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
D-cut Lunghezza: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 620g

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Specifica Elettrica
Corrente (A)	1.68
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	3.2
Resistenza di fase(ohm)	1.8
Tenuta della coppia senza cambio(N.m)	0.52
Tipologia di prodotto	Riduttore motore passo-passo
Bipolare/Unipolare	Bipolare
Specifica Fisica
Classificazione IP	40
Metodo di inventario	Inventario dedicato
Dimensione della cornice(mm)	Nema 17 (42 x 42)
Altezza del motore(mm)	90.7
Tipo di Riduttore	Economia planetaria
Rapporto di riduzione(xx:1)	50.9
Backlash at No-load	<=3deg
Albero singolo/Albero doppio	Albero singolo
Tipo di albero di uscita	D
Diametro dell'asse(mm)	8
Lunghezza asta(mm)	20
Numero di cavi	4
Lunghezza del cavo(mm)	500
Peso(g)	620
