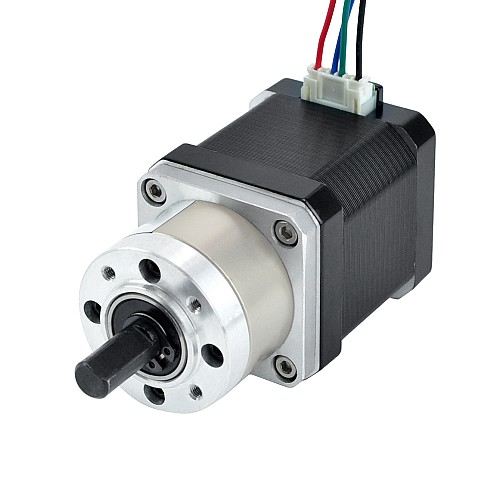

Motore passo-passo Nema 17 bipolare L=48mm con rapporto di trasmissione 5:1 Riduttore epicicloidale

0 recensioni - Scrivi una recensione

$30,49

5 + $29,06

10 + $27,75

50 + $26,56

100 + $25,46

En stock: Preordinare
Modello: 17HS19-1684S-PG5X
Peso lordo: 0.61kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Questo prodotto ha una quantità minima ordinabile di 20

Cosa significa preordine?

Un prodotto in preordine è un articolo attualmente non disponibile. Al momento dell'ordine, avvieremo la produzione o l'approvvigionamento specificamente per il tuo acquisto.

Questo motore passo-passo Nema 17 con corpo da 48mm, cavo da 1850mm e corrente nominale da 1,68A, integra un riduttore epicicloidale con rapporto di trasmissione 5,18:1. È una buona soluzione per applicazioni che hanno spazio limitato ma richiedono bassa velocità e/o coppia elevata.

Specifica Elettrica

Codice Articolo del Costruttore: 17HS19-1684S-PG5X
Tipo di motore: Bipolare
Angolo di passo: 0.35deg
Tenuta della coppia senza cambio: 52Ncm(73.6oz.in)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.8ohms
Induttanza: 3.2mH ± 20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche del Riduttore

Tipo di Riduttore: Planetario
Rapporto di riduzione: 5.18:1
Efficienza: 90%
Gioco a vuoto: <=3deg
Momento ammissibile di coppia: 3Nm(424.84oz.in)
Momento ammissibile di coppia: 5Nm(708.06oz.in)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N

Specifica Fisica

Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza del cambio: 27.3mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
D-cut Lunghezza: 15mm
Numero di cavi: 4
Lunghezza del cavo: 1850mm

Connessione

A+	A-	B+	B-
Nero	Verde	Blu	Rosso

Tipologia di prodotto
Tipologia di prodotto	Riduttore motore passo-passo
Specifica Elettrica
Bipolare/Unipolare	Bipolare
Corrente (A)	1.68
Ha una curva di coppia/spinta?	No
Induttanza(mH)	3.2
Resistenza di fase(ohms)	1.8
Tenuta della coppia senza cambio(N.m)	0.52
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Altezza del motore(mm)	75.3
Classificazione IP	40
Diametro dell'asse(mm)	8
Dimensione della cornice(mm)	Nema 17 (42 x 42)
Gioco	<=3 deg
Lunghezza asta(mm)	20
Lunghezza del cavo(mm)	1850
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Rapporto di riduzione(xx:1)	5.18
Tipo di albero di uscita	D
Tipo di Riduttore	Economia planetaria
