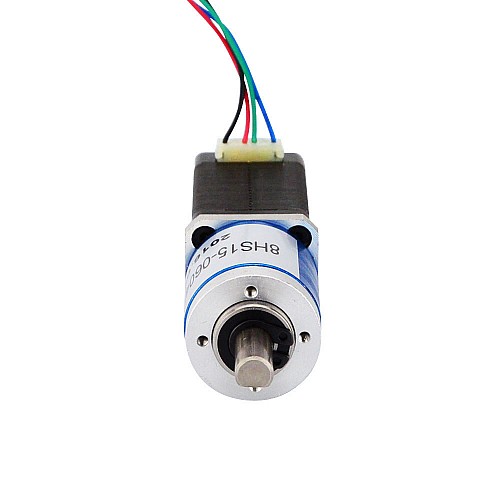

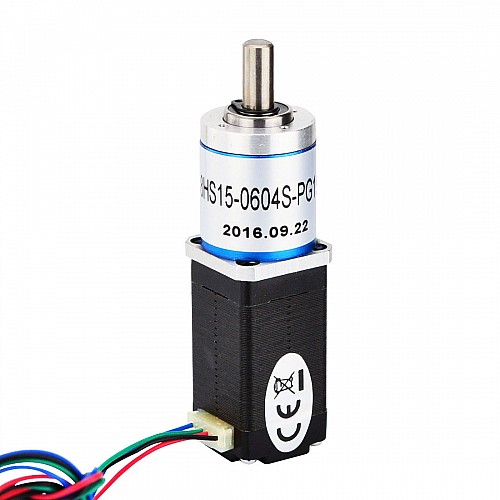

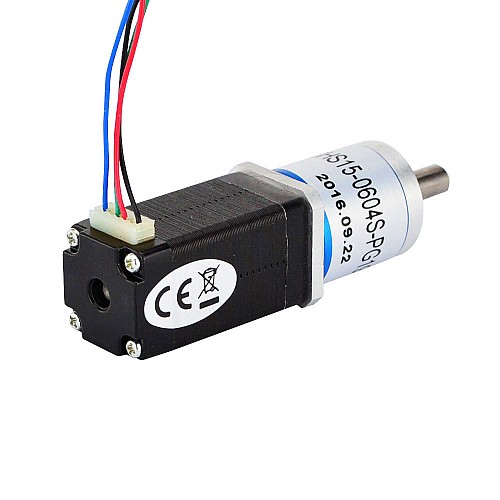

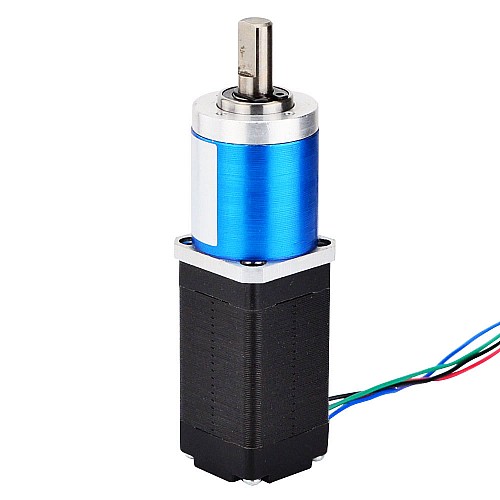

Nema 8 Motore Passo Passo Bipolare L=38mm w/ Rapporto di riduzione 19:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=38mm w/ Rapporto di riduzione 19:1 Riduttore Epicicloidale
$44,75
5 + $40,68
10 + $38,65
50 + $36,61
100 + $34,58
- Modello: 8HS15-0604S-PG19
- Stato delle scorte: 300
Opzioni disponibili
Questo motore passo-passo Nema 8 con corpo 38mm e corrente nominale 0.6A, integrava un riduttore epicicloidale del 19.02: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.
Specifica Elettrica
- Codice Articolo del Costruttore: 8HS15-0604S-PG19
- Tipo di motore: Bipolare
- Angolo di passo: 0.095 deg
- Tenuta della coppia senza cambio: 4Ncm(5.66oz.in)
- Corrente/fase nominale: 0.6A
- Resistenza di fase: 10ohms
- Tensione nominale: 6.0V
- Induttanza: 5.5mH ± 20%(1KHz)
Specifiche del Riduttore
- Tipo di Riduttore: Planetario
- Rapporto di riduzione: 19: 1
- Efficienza: 81%
- Backlash at No-load: <=1 deg
- Coppia massima ammissibile: 0.5Nm(70.8oz.in)
- Momento ammissibile di coppia: 1Nm(141.6oz.in)
- Carico assiale massimo dell'albero: 5N
- Carico radiale massimo dell'albero: 25N
Specifica Fisica
- Dimensione telaio: 22 x 22mm
- Altezza del motore: 38mm
- Lunghezza del cambio: 29.95mm
- Diametro dell'asse: Φ6mm
- Lunghezza asta: 15mm
- D-cut Lunghezza: 9mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 130g
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Risorse
- Scheda tecnica completa: 8HS15-0604S-PG19.pdf
- Torque Curve: 8HS15-0604S-PG19_Torque_Curve.pdf
| Specifica Elettrica | |
| Corrente (A) | 0.6 |
| Induttanza(mH) | 5.5 |
| Resistenza di fase(ohm) | 10 |
| Tenuta della coppia senza cambio(N.m) | 0.04 |
| Bipolare/Unipolare | Bipolare |
| Specifica Fisica | |
| Classificazione IP | 40 |
| Dimensione della cornice(mm) | Nema 08 (20 x 20) |
| Altezza del motore(mm) | 63.95 |
| Tipo di Riduttore | Economia planetaria |
| Rapporto di riduzione | 19.00 |
| Backlash at No-load | <=1 deg |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero di uscita | D |
| Diametro dell'asse(mm) | 6 |
| Lunghezza asta(mm) | 15 |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 300 |
| Peso(g) | 130 |
