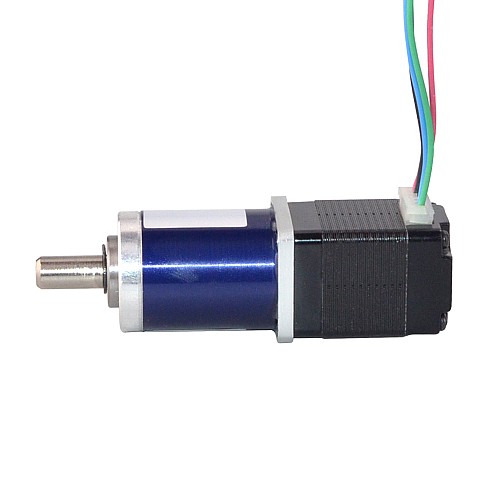

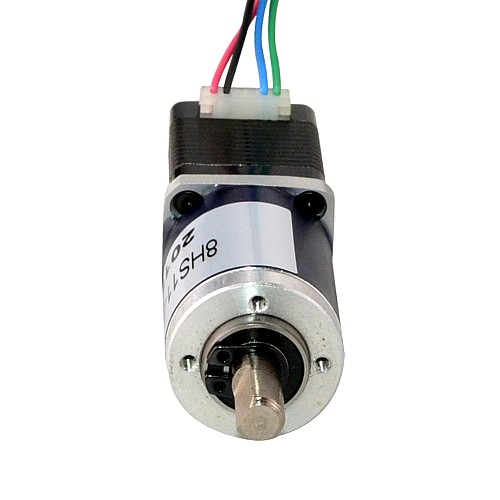

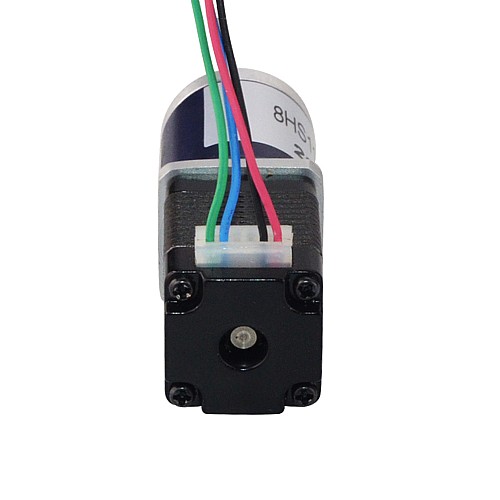

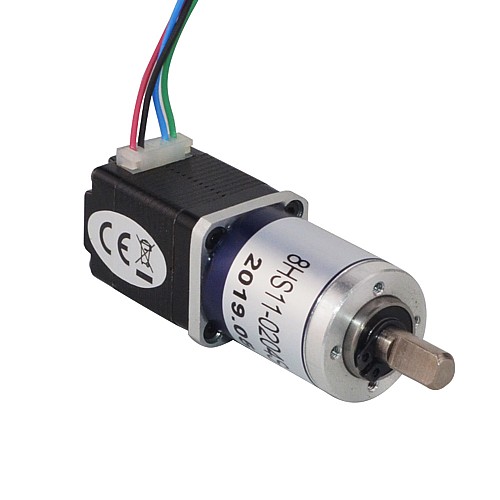

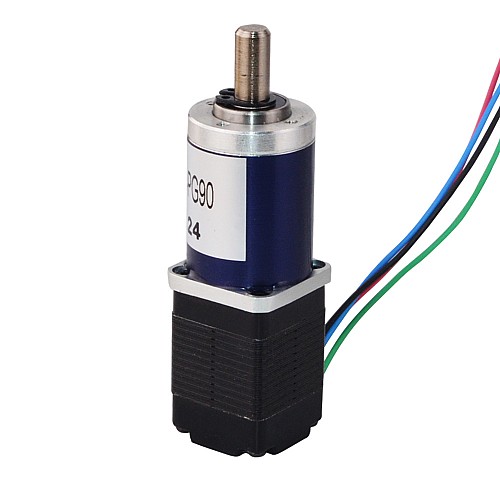

Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale

Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
Nema 8 Motore Passo Passo Bipolare L=28mm w/ Rapporto di riduzione 90:1 Riduttore Epicicloidale
0 recensioni - Scrivi una recensione
$42,82
5 + $40,70
10 + $38,79
50 + $37,04
100 + $35,45
  • En stock: 10000
  • Modello: 8HS11-0204S-PG90
  • Peso lordo: 0.15kg
  • Certificato: ISO, CE, UKCA, RoHS

Opzioni disponibili

Acquista
Domanda
Aggiungi alla lista dei desideri Confronta
Spedizione entro 24 ore per gli articoli in stock!

Specifica Elettrica

  • Codice Articolo del Costruttore: 8HS11-0204S-PG90
  • Tipo di motore: Bipolar Stepper
  • Angolo di passo: 0.02 deg
  • Tenuta della coppia senza cambio: 1.4Ncm(1.98oz.in)
  • Corrente/fase nominale: 0.2A
  • Resistenza di fase: 24 ohms
  • Induttanza: 8mH ± 20%(1KHz)

Specifiche del Riduttore

  • Tipo di Riduttore: Planetario
  • Rapporto di riduzione: 90.25:1
  • Efficienza: 70%
  • Backlash at No-load: <=3deg
  • Coppia massima ammissibile: 0.5Nm(70.8oz.in)
  • Momento ammissibile di coppia: 1Nm(141.6oz.in)
  • Carico assiale massimo dell'albero: 5N
  • Carico assiale massimo dell'albero: 25N

Specifica Fisica

  • Dimensione telaio: 20 x 20mm
  • Lunghezza del cambio: 30.95mm
  • Diametro dell'asse: Φ6mm
  • Lunghezza asta: 15mm
  • D-cut Lunghezza: 9mm
  • Numero di cavi: 4
  • Lunghezza del cavo: 300mm
  • Peso: 86 g

Connessione

A+
A-
B+
B-
Black
Green
Red
Blue
Specifica Elettrica
Corrente (A) 0.2
Ha una curva di coppia/spinta? Sì
Induttanza(mH) 8
Resistenza di fase(ohm) 24
Tenuta della coppia senza cambio(N.m) 0.014
Tipologia di prodotto Riduttore motore passo-passo
Bipolare/Unipolare Bipolare
Specifica Fisica
Classificazione IP 40
Metodo di inventario Inventario dedicato
Dimensione della cornice(mm) Nema 08 (20 x 20)
Altezza del motore(mm) 58.25
Tipo di Riduttore Economia planetaria
Rapporto di riduzione(xx:1) 90.25
Backlash at No-load <=3deg
Albero singolo/Albero doppio Albero singolo
Tipo di albero di uscita D
Diametro dell'asse(mm) 6
Lunghezza asta(mm) 15
Numero di cavi 4
Lunghezza del cavo(mm) 300
Peso(g) 86


File Dimensione
8HS11-0204S-PG90_Full_Datasheet.pdf 142.09KB Download
8HS11-0204S-PG90_Torque_Curve.pdf 160.18KB Download
8HS11-0204S-PG90.STEP 1.46MB Download
