Nema 23 Motore Passo Passo Bipolare L=76mm w/ Rapporto di riduzione 47:1 Riduttore Epicicloidale










Nema 23 Motore Passo Passo Bipolare L=76mm w/ Rapporto di riduzione 47:1 Riduttore Epicicloidale
$61,29
5 + $59,75
10 + $58,22
50 + $56,69
100 + $55,16
- Modello: 23HS30-2804S-PG47
- Stato delle scorte: 133
- SKU: 23HS30-2804S-PG47
Opzioni disponibili

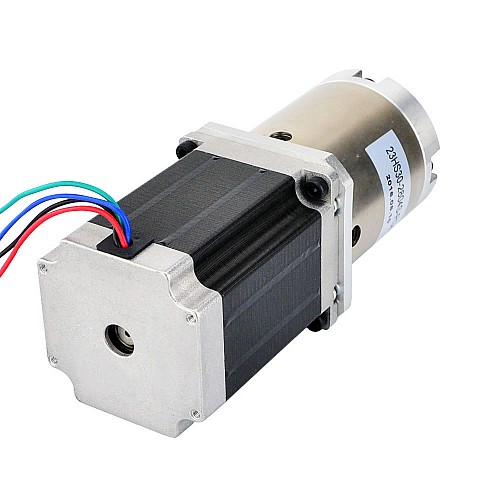

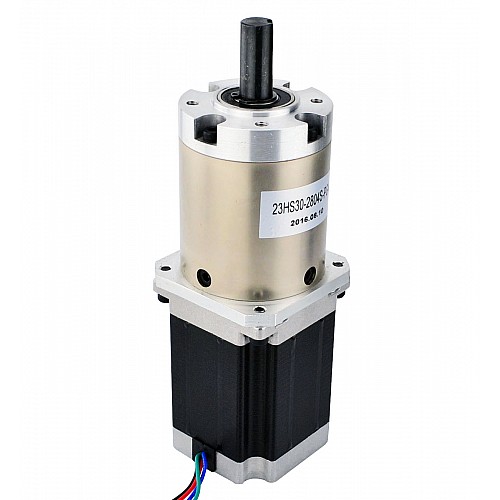

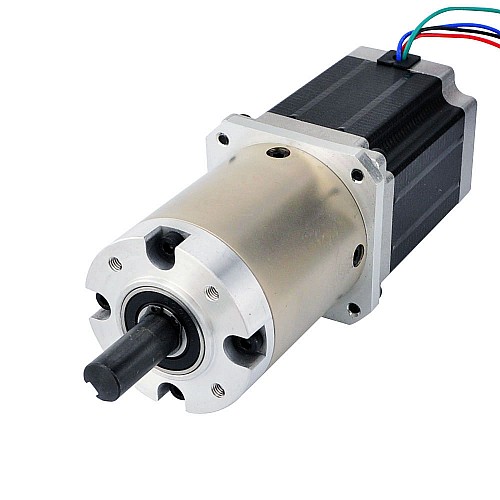

Questo motore passo-passo Nema 23 con corpo da 76mm e corrente nominale 2,8A, integrava un riduttore epicicloidale di 46.656: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS30-2804S-PG47
- Tipo di motore: Bipolare
- Angolo di passo: 0.039 deg
- Tenuta della coppia senza cambio: 1.89Nm(267.65oz.in)
- Corrente/fase nominale: 2.8A
- Resistenza di fase: 1.13ohms
- Tensione nominale: 3.2V
- Induttanza: 5.4mH ± 20%(1KHz)
Specifiche del cambio
- Tipo di Riduttore: Planetario
- Rapporto di riduzione: 46.656: 1
- Efficienza: 73%
- Backlash at No-load: <=1.5 deg
- Coppia massima ammissibile: 40Nm(5664oz.in)
- Momento ammissibile di coppia: 60Nm(8497oz.in)
- Carico assiale massimo dell'albero: 100N
- Carico radiale massimo dell'albero: 200N
Specifica Fisica
- Dimensione telaio: 60 x 60mm
- Altezza del motore: 76mm
- Lunghezza del cambio: 72mm
- Diametro dell'asse: Φ12mm
- Lunghezza asta: 30mm
- Key-way Larghezza: 20mm
- Key-way Larghezza: 4mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 2.3kg
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Risorse
- Scheda tecnica completa: 23HS30-2804S-PG47.pdf
- Torque Curve: 23HS30-2804S-PG47_Torque_Curve.pdf
Specifica Elettrica | |
Corrente (A) | 2.8 |
Induttanza(mH) | 5.4 |
Resistenza di fase(ohm) | 1.13 |
Tenuta della coppia senza cambio(N.m) | 1.89 |
Bipolare/Unipolare | Bipolare |
Specifica Fisica | |
Classificazione IP | 40 |
Dimensione della cornice(mm) | Nema 23 (57 x 57) |
Altezza del motore(mm) | 148 |
Tipo di Riduttore | Economia planetaria |
Rapporto di riduzione | 46.656 |
Backlash at No-load | <=1.5 deg |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero di uscita | Chiavetta albero |
Diametro dell'asse(mm) | 12 |
Lunghezza asta(mm) | 30 |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 500 |
Peso(g) | 2300 |
Tag: 23HS30-2804S-PG47,
Epicicloidale Economico,
Tipo di albero di uscita: Chiavetta albero,
Diametro dell'asse(mm): 12,
Lunghezza asta(mm): 30,
Numero di cavi: 4,
Lunghezza del cavo(mm): 500,
Peso(g): 2300,
Albero singolo/Albero doppio: Albero singolo,
Bipolare/Unipolare: Bipolare,
Resistenza di fase(ohm): 1.13,
Induttanza(mH): 5.4,
Altezza del motore(mm): 148,
Dimensione della cornice(mm): Nema 23 (57 x 57),
Corrente (A): 2.8,
Tenuta della coppia senza cambio(N.m): 1.89,
Rapporto di riduzione: 46.656,
Backlash at No-load: <=1.5 deg,
Tipo di Riduttore: Economia planetaria,
Classificazione IP: 40
