Servomoteur DC RS485 1000W série DSY 24-70VDC 3,20Nm Codeur incrémental 17 bits 3000rpm IP65

0 commentaires - Écrire une critique

$185.30

5 + $180.19

10 + $175.35

50 + $170.77

100 + $166.41

Auf Lager: 200
Modèle: DSY-RS1000L2A2-M17S
Poids brut: 5.29kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Il s'agit du dernier système servo DC de la série DSY, composé d'un servomoteur 48VDC 1000W et d'un servomoteur 24-70VDC 1200W. Le servomoteur a un couple nominal de 3,20Nm, un couple de pointe de 9,60Nm et une vitesse nominale de 3000rpm.
Il est livré en standard avec un codeur incrémental magnétique monotour 17 bits et adopte une conception à haute densité de puissance, lui permettant de fournir une puissance élevée dans une taille compacte, atteignant 3 fois la surcharge instantanée. La nouvelle conception du circuit magnétique réduit l'ondulation du couple, minimisant les vibrations pendant le fonctionnement et offrant une sortie de couple plus fluide.
Il peut être largement utilisé dans diverses applications telles que les robots mobiles (AMR, AGV), les robots de service, les robots spéciaux, l'entreposage et le tri logistiques, les équipements médicaux, les instruments et les industries textiles légères, où les contraintes de tension et de taille sont importantes.

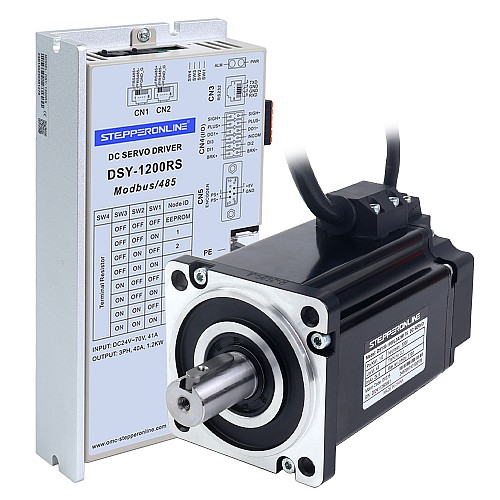

Articles du kit

1 x DSY-1200RS: pilote de servomoteur DC 1200W à impulsion/RS485
1 x DSY80-1000L2A2M17S: servomoteur DC 1000W 48V 3000rpm 3,20Nm 17 bits encodeur IP65
1 x P2-DS-03P30M: moteur 3,0m Câble
1 x E2-DS-03AM: câble d'encodeur de 3,0m
1 x RS232-5: câble de débogage de 1,0m

Spécification du servomoteur

Numéro de pièce: DSY-1200RS
Courant de sortie continu: 40,0A
Courant de sortie maximal: 120,0A
Entrée d'alimentation: 24-70VDC
Puissance nominale: 1200W
Dimension: 200 x 100 x 35,8mm

Spécification du servomoteur

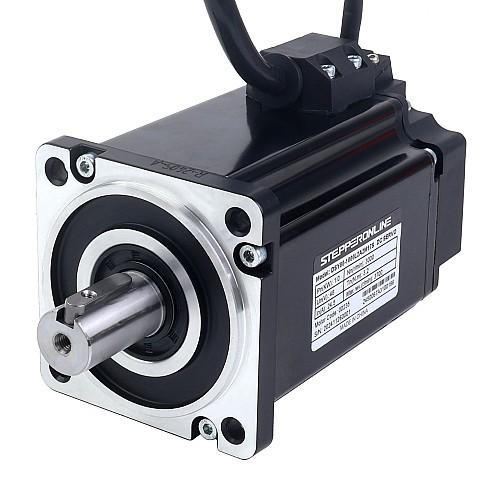

Numéro de pièce: DSY80-1000L2A2M17S
Puissance nominale: 1000W
Tension nominale: 48V DC
Couple nominal: 3,20Nm
Couple maximal: 9,60Nm
Courant nominal: 24,5A
Vitesse nominale: 3000rpm
Const. de couple: 0,13N.m/A
Résistance ligne-ligne: 0,08ohms ± 10%
Inductance ligne-ligne: 0,30mH ± 20%
Inertie: 1,92kg*m²*10^-4
Codeur: codeur incrémental magnétique monotour 17 bits
Pôles: 10
Indice de protection IP: IP65
Diamètre de l'arbre: 19mm
Longueur du câble: 3m (les longueurs optionnelles sont de 1,5m et 5m)

Veuillez télécharger le logiciel de débogage pour servomoteurs série DSY ici.

Pour en savoir plus sur les différences entre tous les servomoteurs vendus sur STEPPERONLINE, veuillez vous référer à cet article.

Le logiciel de débogage série DSY de STEPPERONLINE a été développé et testé sur Windows 10, L'utilisation d'autres versions de Windows peut entraîner des problèmes de compatibilité(par ex. texte illisible) ou affecter les fonctionnalités du logiciel.

Spécification électrique
Avec frein	Non
Couple de pointe(Nm)	9.60
Couple évalué(Nm)	3.20
Modes de contrôle	Impulsion/RS485
Puissance nominale(W)	1000
Résolution du codeur	17bit
Tension d'entrée(V)	24 - 70VDC
Tension Nominale(V)	48VDC
Type d'encodeur	Magnétique Incrémental
Vitesse de pointe(rpm)	3700
Vitesse nominale(rpm)	3000
Spécification physique
Diamètre d'arbre(mm)	19
Indice IP	65
Intégré ou non	Non
Méthode d'inventaire	Inventaire dédié
Prise aviation ou pas	Non
Taille du cadre(mm)	80 x 80

Fichier	Taille
DSY80-1000L2A2M17S_Full_Datasheet.pdf	137.62KB	Download
DSY-1200RS.STEP	16.58MB	Download
DSY80-1000L2A2M17S.STEP	2.42MB	Download
DSY-RS Series Low-voltage Servo Drive User manual (V1.0).pdf	14.58MB	Download
