Moteuren boucle fermée Nema 23 1,2Nm(169,93oz.in) encodeur magnétique 1000PPR(4000CPR)
$22.92
5 + $21.98
10 + $21.11
50 + $20.30
100 + $19.56
- Auf Lager: 10000
- Modèle: 23HS22-2804-ME1K
- Poids brut: 0.81kg
- Certifiée: ISO, CE, UKCA, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!

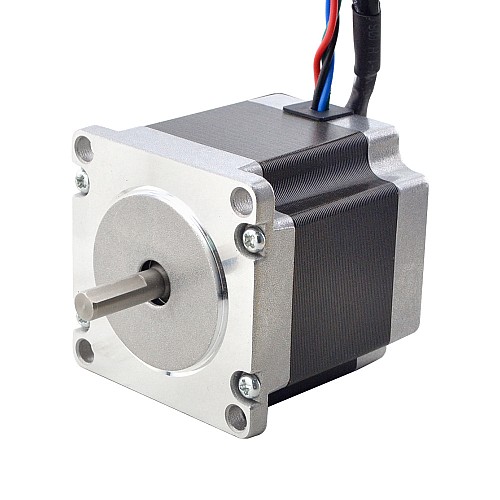

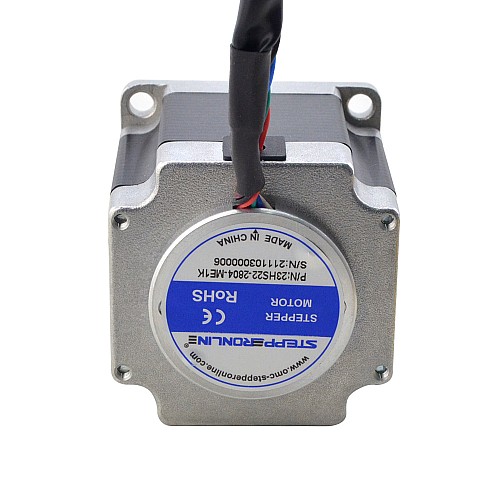

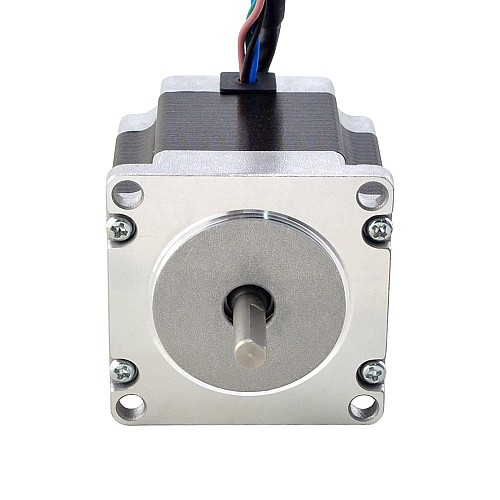

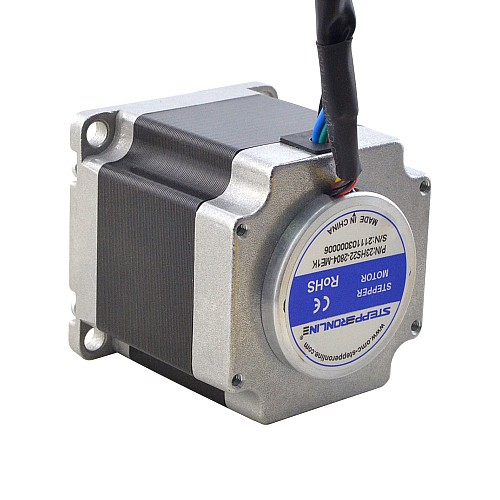

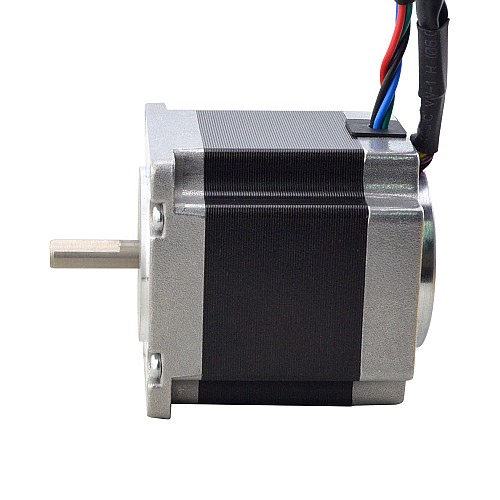

Ce moteur pas à pas Nema 23 à boucle fermée a un couple de 1.2Nm(169.93oz.in). Le codeur est un codeur magnétique à 3 canaux avec une résolution de 1000 PPR(4000 CPR). Les plus grands avantages des codeurs magnétiques sont leur taille et leur coût. Ils sont largement utilisés dans les espaces réduits et pour un meilleur rapport prix/performance.
Spécifications électriques
- Numéro de pièce du fabricant: 23HS22-2804-ME1K
- Nombre de phase: 2
- Angle de pas: 1.8deg
- Couple de maintien: 1.2Nm(169.93oz.in)
- Courant nominal/phase: 2.8A
- Résistance de phase: 0.9ohms± 10%
- Inductance: 2.6mH ± 20%(1KHz)
Spécifications physiques
- Taille du cadre: 57 x 57mm
- Longueur du corps: 60.5mm
- Diamètre de l'arbre: Φ6.35mm
- Longueur de l'arbre: 21mm
- Longueur de l'arbre D-CUT: 15mm
- Longueur du câble: 500mm
- Poids: 0.65kg
Spécification de l'encodeur
- Type de circuit de sortie: Différentiel
- Type de codeur: Incrémental magnétique
- Résolution du codeur: 1000PPR(4000CPR)
- Canaux de signal de sortie: 3 canaux
- Tension d'alimentation min: 3.3V
- Tension d'alimentation max: 5.5V
- Courant de sortie: 20mA
- Haute tension de sortie: 5V
- Tension basse de sortie: 0.2V
- Fréquence de sortie max.: 400kHZ
Connexion du moteur et du codeur
Moteur |
A+ |
A- |
B+ |
B- |
Fil |
RED |
BLK |
YEL |
BLU |
Encodeur |
VCC |
EGND |
EA+ |
EA- |
EB+ |
EB- |
EZ+ |
EZ- |
Fil |
RED |
BLK |
BRN |
ORG |
BLU |
GRN |
YEL |
WHT |
Spécification électrique | |
A une courbe de couple/poussée ? | Oui |
Courant évalué(A) | 2.8 |
Inductance(mH) | 2.6 |
Résistance/phase(ohm) | 0.9 |
type de produit | Moteur pas à pas en boucle fermée |
Couple de maintien(Ncm) | 120 |
Couple de maintien(oz.in) | 169.93 |
Type d'encodeur | Incrémental magnétique |
Type de circuit de sortie | Différentiel |
Résolution du codeur | 1000PPR |
Canaux de signal de sortie | 3 |
Spécification physique | |
Indice IP | 40 |
Méthode d'inventaire | Inventaire dédié |
Taille du cadre(mm) | Nema 23 (57 x 57) |
Longueur du moteur(mm) | 60.5 |
Diamètre d'arbre(mm) | 6.35 |
Longueur de l'arbre(mm) | 21 |
