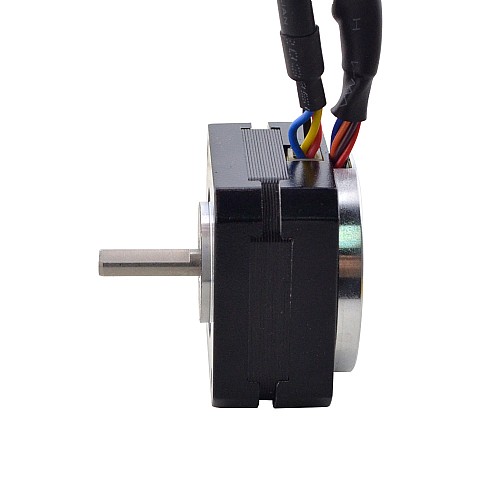

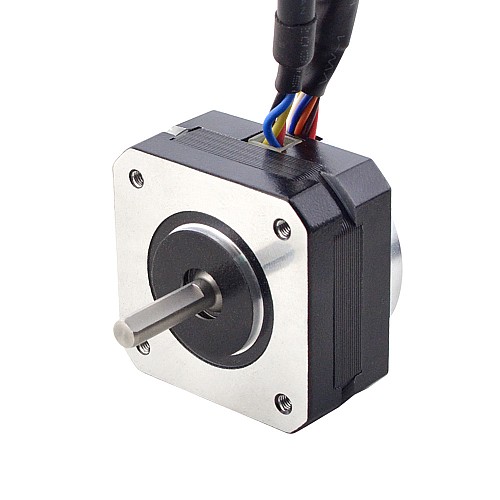

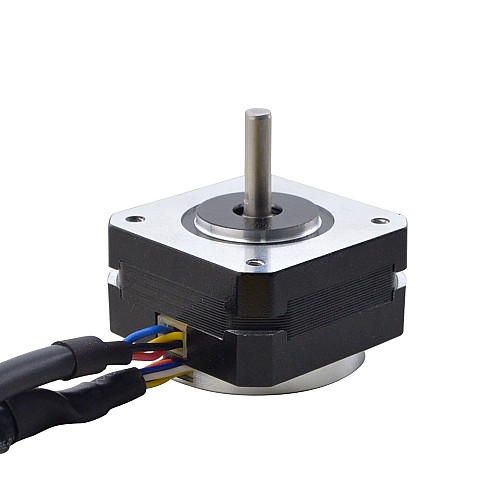

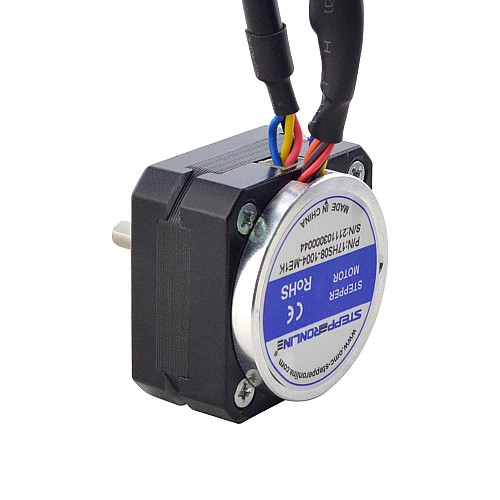

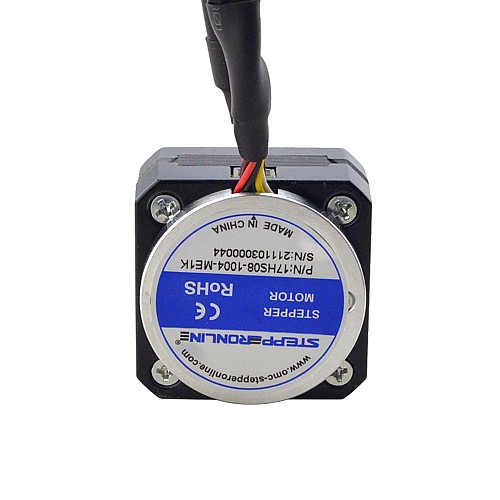

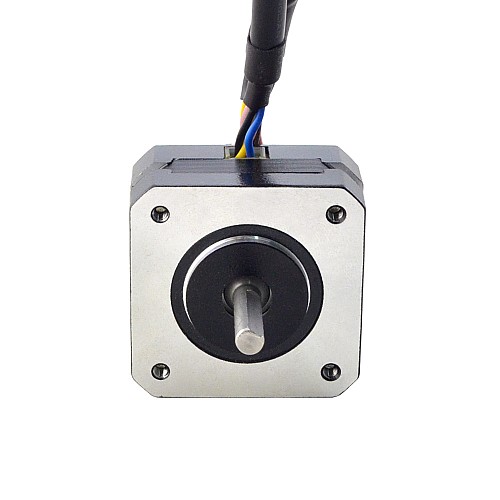

Nema 17 Moteur pas à pas en boucle fermée 16Ncm(22,7oz.in) avec encodeur magnétique 1000PPR(4000CPR)

Meilleures ventes

Nema 17 Moteur pas à pas en boucle fermée 16Ncm(22,7oz.in) avec encodeur magnétique 1000PPR(4000CPR)

4 commentaires - Écrire une critique

$17.33

5 + $16.62

10 + $15.95

50 + $15.35

100 + $14.78

Auf Lager: 200
Modèle: 17HS08-1004-ME1K
Poids brut: 0.26kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Il s'agit du moteur pas à pas en boucle fermée le plus fin que nous ayons, avec une épaisseur de seulement 26mm incluant l'encodeur. L'encodeur est un encodeur magnétique à 3 canaux avec une résolution de 1000PPR(4000CPR). Le plus grand avantage de l'encodeur magnétique est la taille et le coût, ils sont largement utilisés dans les petits espaces et les performances de coût plus élevé.

Spécifications électriques

Numéro de pièce du fabricant: 17HS08-1004-ME1K
Nombre de phase: 2
Angle de pas: 1.8deg
Couple de maintien: 16Ncm(22,7oz.in)
Courant nominal/phase: 1.0A
Résistance de phase: 3.7ohms± 10%
Inductance: 4.5mH ± 20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécifications physiques

Taille du cadre: 42 x 42mm
Longueur du corps: 26mm
Diamètre de l'arbre: Φ5mm
Longueur de l'arbre: 20mm
Longueur de l'arbre D-CUT: 16.5mm
Longueur du câble: 500mm

Spécification de l'encodeur

Type de circuit de sortie: Différentiel
Type de codeur: Incrémental magnétique
Résolution du codeur: 1000PPR(4000CPR)
Canaux de signal de sortie: 3 canaux
Tension d'alimentation min: 3.3V
Tension d'alimentation max: 5.5V
Courant de sortie: 20mA
Haute tension de sortie: 5V
Tension basse de sortie: 0.2V
Fréquence de sortie max.: 400kHZ

Connexion Moteur et Encodeur

Moteur	A+	A-	B+	B-
Fils	Rouge	Noir	Jaune	Bleu

Encodeur	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Fils	Rouge	Noir	Marron	Orange	Bleu	Vert	Jaune	Blanc

Type de produit
Type de produit	Moteur pas à pas en boucle fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Canaux de signal de sortie	3
Couple de maintien(Ncm)	16
Couple de maintien(oz.in)	22.7
Courant évalué(A)	1.0
Inductance(mH)	4.5
Résistance/phase(ohms)	3.7
Résolution du codeur	1000PPR
Type d'encodeur	Magnétique Incrémental
Type de circuit de sortie	Différentiel
Spécification physique
Diamètre d'arbre(mm)	5
Indice IP	40
Longueur de l'arbre(mm)	20
Longueur du moteur(mm)	26
Méthode d'inventaire	Inventaire dédié
Taille du cadre(mm)	Nema 17 (42 x 42)
