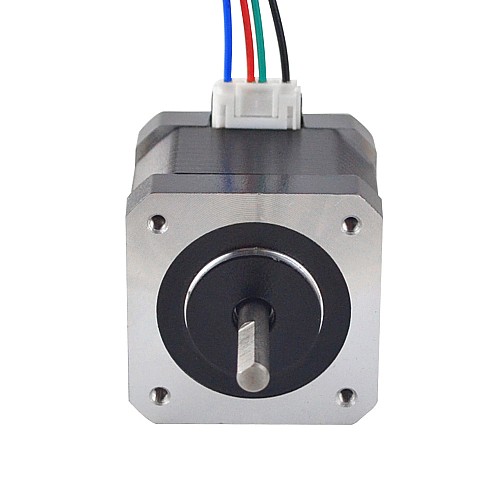

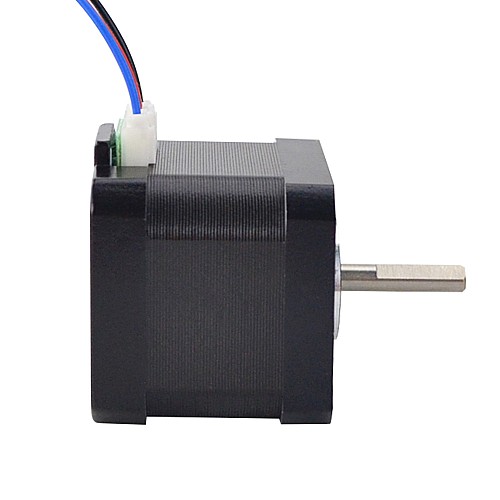

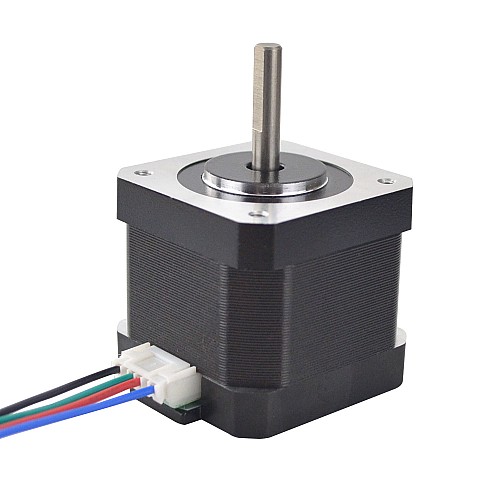

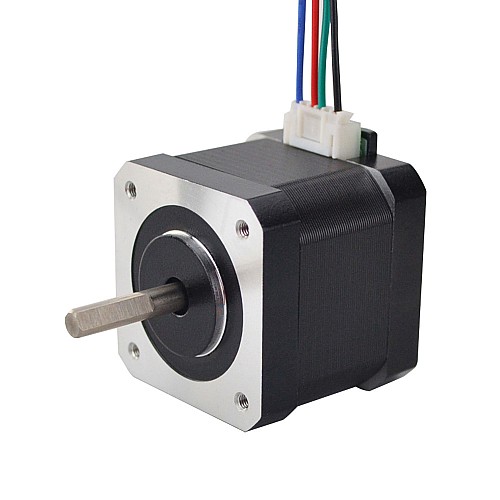

Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils

Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
Nema 17 Bipolaire 45Ncm (63.74oz.in) 1.5A 42x42x39mm 4Fils
$8.67
5 + $8.21
10 + $7.76
50 + $7.30
100 + $6.85
  • Modèle: 17HS15-1504S-X1
  • État des stocks: 456

Options disponibles

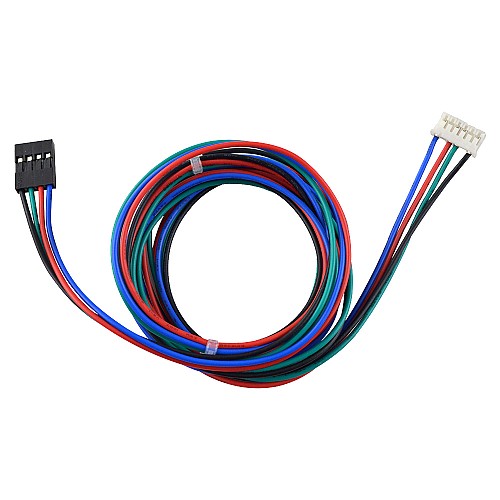

Ce moteur pas à pas bipolaire Nema 17 est l'un des modèles les plus populaires, avec Angle de pas 1.8deg et taille 42x42x34mm. Il dispose de 4 fils avec un cable de 1 m et un connecteur à pas de 2,54 mm, chaque phase tire du courant 0.4A à 12V, Couple de maintien 26Ncm (36.8oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 17HS15-1504S-X1
  • Type de moteur: bipolaire
  • Angle de pas: 1.8 deg
  • Couple de maintien: 45Ncm(63.74oz.in)
  • Courant/phase: 1.50A
  • Résistance/phase: 2.3ohms
  • Inductance: 4.4mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 42 x 42mm
  • Longueur du moteur: 39mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 24mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 1000mm
  • Poids: 280g

Connexion

A+
A-
B+
B-
Black
Green
Red
Blue

Ressources


Spécification électrique
Courant évalué(A) 1.5
Inductance(mH) 4.4
Résistance/phase(ohm) 2.3
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 45
Couple de maintien(oz.in) 63.74
Spécification physique
Classement IP 40
Longueur du moteur(mm) 39
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 24
Nombre de cable 4
Longueur de Cable(mm) 1000
Poids(g) 280
Fichier Taille
17HS15-1504S-X1_Full_Datasheet.pdf 151.02KB Download
17HS15-1504S-X1.STEP 1.13MB Download
17HS15-1504S-X1_Torque_Curve.pdf 166.19KB Download
