Rond Nema 14 Bipolaire 0.9deg 5Ncm(7.08oz.in) 0.5A Φ36x12.5mm 4 Fils

Meilleures ventes

Rond Nema 14 Bipolaire 0.9deg 5Ncm(7.08oz.in) 0.5A Φ36x12.5mm 4 Fils

4 commentaires - Écrire une critique

$14.41

5 + $13.74

10 + $13.12

50 + $12.55

100 + $12.04

Auf Lager: 200
Modèle: 14HR05-0504S
Poids brut: 0.10kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

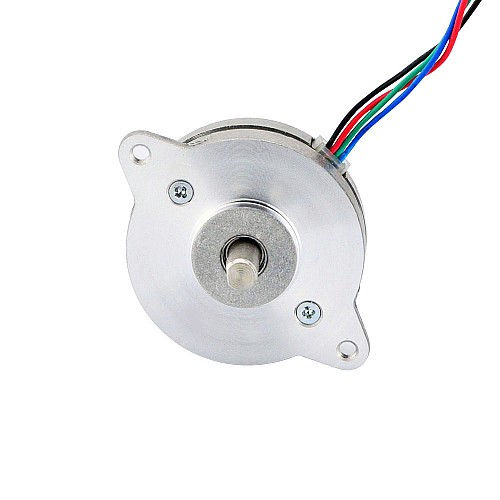

Ce moteur pas à pas hybride rond biphasé Nema 14 avec Angle de pas 0.9deg et taille Φ36x12.5mm. Il dispose de 4 fils, chaque phase dessine 0.5A, Couple Couple 5Ncm(7.08oz.in).

Spécification électrique

Numéro de pièce du fabricant: 14HR05-0504S
Type de moteur: bipolaire
Angle de pas: 0.9deg
Couple de maintien: 5Ncm(7.08oz.in)
Courant/phase: 0.5A
Résistance/phase: 17ohms
Inductance/phase: 6.5mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: Φ36.5mm
Longueur du moteur: 12.5mm
Diamètre d'arbre: Φ5mm
Longueur de l'arbre: 10.5mm
Longueur de D-cut: 5mm
Nombre de câble: 4
Longueur de Câble: 300mm
Poids: 60g

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	0.9
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	5
Couple de maintien(oz.in)	7.08
Courant évalué(A)	0.5
Inductance(mH)	6.5
Résistance/phase(ohms)	17
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	5
Longueur de Cable(mm)	300
Longueur de l'arbre(mm)	10.5
Longueur du moteur(mm)	12.5
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	60
Serie de produits	S
Taille du cadre(mm)	Nema 14 (Φ36)
Type d'arbre de sortie	D

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
14HR05-0504S.STEP	892.27KB	Download
14HR05-0504S_Torque_Curve.pdf	141.06KB	Download
14HR05-0504S_Full_Datasheet.pdf	119.88KB	Download
