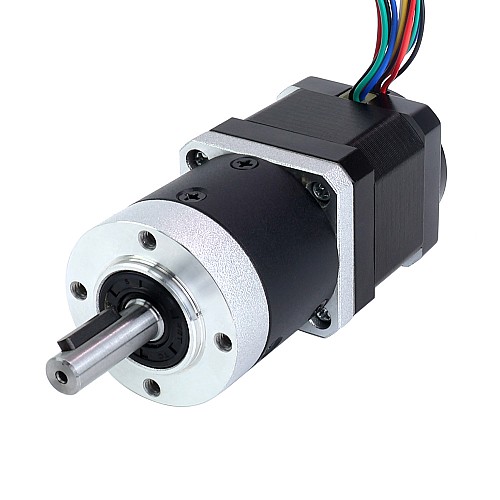

Moteur pas à pas Nema 17 avec rapport de transmission 10:1 et encodeur magnétique 1000PPR (4000CPR)

0 commentaires - Écrire une critique

$71.57

5 + $67.42

10 + $63.73

50 + $60.42

100 + $57.43

Auf Lager: 200
Modèle: 17HS15-1684D-HG10-AR4
Poids brut: 0.61kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce motoréducteur Nema 17 est le moteur Joint 1 du kit AR4. Il est intégré à un réducteur planétaire avec un rapport de transmission de 10:1 et à des encodeurs incrémentaux magnétiques très fins et économiques avec 3 canaux et une résolution de 1 000PPR(4 000CPR). C'est également une bonne solution pour les applications disposant d'un espace limité mais nécessitant une faible vitesse et/ou un couple élevé.

Spécifications électriques

Numéro de pièce du fabricant : 17HS15-1684D-HG10-AR4
Type de moteur : pas à pas bipolaire
Angle de pas : 1,8 degrés
Couple de maintien sans boîte de vitesses : 39Ncm(55oz.in)
Courant nominal/phase : 1,68A
Résistance de phase : 1,6ohms
Inductance : 3,2mH ± 20%(1KHz)

Spécifications de la boîte de vitesses

Type de boîte de vitesses : planétaire
Rapport de démultiplication : 10:1
Efficacité : 95%
Jeu à vide : <=15arcmin
Max. Couple admissible : 3,5Nm(495,64oz.in)
Couple admissible : 6Nm(849,67oz.in)
Max. Charge radiale : 150N
Bruit : <=50dB
Température ambiante : -10 à 50°C
Classe d'isolation : B 130°C[266°F]
Durée de vie : 6 000h

Spécifications de l'encodeur

Type de circuit de sortie : différentiel
Type d'encodeur : incrémental magnétique
Résolution de l'encodeur : 1 000PPR(4 000CPR)
Canaux de signal de sortie : 3 canaux
Tension d'alimentation minimale : 3,3V
Tension d'alimentation maximale : 5,5V
Courant de sortie : 20 mA
Sortie haute tension : 5V
Basse tension de sortie : 0,2V
Fréquence de sortie maximale : 400kHz

Spécifications physiques

Longueur du corps : 99,5mm
Longueur du moteur : 39mm
Longueur de la boîte de vitesses : 41mm
Diamètre de l'arbre avant : Φ8mm
Longueur de la tige avant : 23,5mm
Longueur de la rainure : 14mm
Nombre de pistes : 4
Longueur du fil : 500mm
Poids : 550g

Connexion du moteur et de l'encodeur

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Encodeur	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Fil	Rouge	Noir	Marron	Orange	Bleu	Vert	Jaune	Blanc

Type de produit
Type de produit	Moteur avec encodeur et frein et boîte de vitesses
Spécification électrique
A une courbe de couple/poussée ?	Non
Bipolaire/Unipolaire	Bipolaire
Canaux de signal de sortie	3
Couple de maintien(oz.in)	55
Couple de serrage sans boîte de vitesses(N.m)	0.39
Courant (A)	1.68
Inductance(mH)	3.2
Moteur pas à pas avec	Encodeur/Engrenages
Résistance/phase(ohms)	1.6
Résolution du codeur	1000PPR
Type d'encodeur	Magnétique Incrémental
Type de circuit de sortie	Différentiel
Spécification physique
Arbre simple/Arbre double	Arbre unique
Diamètre d'arbre(mm)	8
Indice IP	40
Jeu	<=15 arcmin
Longueur de Cable(mm)	500
Longueur de l'arbre(mm)	23.5
Longueur du moteur(mm)	99.5
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Rapport d'engrenage(xx:1)	10
Taille du cadre(mm)	Nema 17 (42 x 42)
Type d'arbre de sortie	Rainure de clavette
Type de boîte à engrenages	Réducteur planétaire série HG
