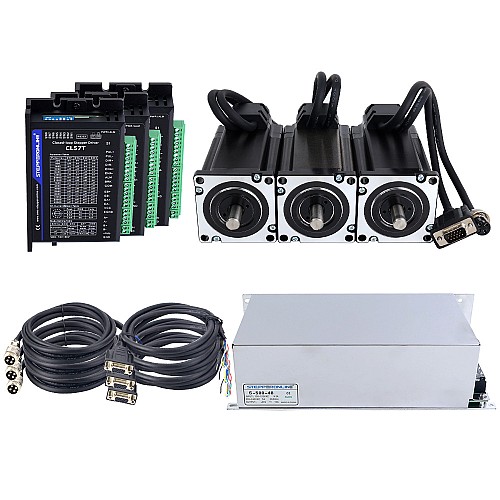

Kit pas à pas en boucle fermée Nema 24 série TS 3 axes 4.0Nm(566.56oz.in) avec Source de courant

• 3 x CL57T-V41: Pilote pas à pas à boucle fermée V4.1 0-8.0A 24-48VDC pour Nema 17, 23, 24 Moteur pas à pas
• 3 x 24HS40-5004D-E1000: Nema 24 Moteur pas à pas en boucle fermée 4.0Nm/566.56oz.in encodeur 1000PPR
• 1 x S-500-48: 500W 48V 5.0A 115/230V alimentation à découpage moteur pas à pas CNC routeur Kits
• 1 x CABLE-PC-1: câble de débogage RS232
• 3 x CE2M: 1.7m(67") Câble d'extension d'encodeur pour moteur pas à pas en boucle fermée
• 3 x CM2M-20: RV-4 AWG20 1.7m(67") Rallonge de moteur de 1,7m 67 " de longueur avec fiche aviation GX16

Spécification du moteur

• Numéro d'article: 24HS40-5004D-E1000
• Nombre de phase: 2
• Couple de maintien: 4.0Nm(566.56oz.in)
• Courant/phase: 5.0A
• Résistance/phase: 0.60ohms
• Inductance: 2.6mH ± 20%(1KHz)
• Dimensions: 60 x 60mm
• Longueur du moteur: 100mm
• Diamètre d'arbre: Φ10mm
• Longueur de l'arbre: 21mm
• D-CUT Longueur de l'arbre: 15mm
• Longueur de fil: 300mm

Spécification de l'encodeur

• Type de circuit de sortie : type différentiel
• Résolution de l'encodeur : 1 000CPR
• Canaux de signal de sortie : 3 canaux
• Tension d'alimentation minimale : 4,5V
• Tension d'alimentation maximale : 5,5V
• Courant de sortie : 100mA MAX
• Sortie haute tension : ≥Vcc-0,4V
• Basse tension de sortie : ≤0,4V
• Fréquence de sortie maximale : 1,85MHZ

Connexion du moteur et de l'encodeur

Connexion du câble d'extension du moteur

Ou

Connexion du câble d'extension de l'encodeur

Spécification du pilote

• Tension d'entrée 24-48VDC, courant de crête de sortie 0-8.0A
• En boucle fermée, élimine la perte de synchronisation
• Interface de débogage RS232 disponible
• Pas besoin d'une marge de couple élevée
• Plage de vitesse de fonctionnement plus large
• Échauffement du moteur réduit et plus efficace
• Mouvement fluide et bruit de moteur très faible
• Protections contre les surtensions, les surintensités et les erreurs de suivi de position

Spécifications d'alimentation

• 48V DC 10.5A output
• Plage de tension d'entrée CA:92~135V/180~264VAC
• 115V/230V AC sélectionné par commutateur
• Haute efficacité à faible coût
• Refroidissement à air forcé par ventilateur CC intégré
• Ondulation de sortie faible et yawp
• Surintensité, surtension, court-circuit et protection contre la surchauffe
• 215*115*50mm(L*W*H)
