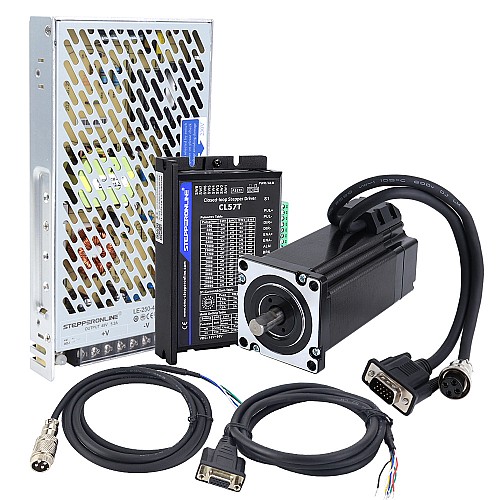

Kit pas à pas en boucle fermée Nema 24 série TS 1 axe 4.0Nm(566.56oz.in) avec Source de courant

Kit pas à pas en boucle fermée Nema 24 série TS 1 axe 4.0Nm(566.56oz.in) avec Source de courant

1 commentaires - Écrire une critique

$81.37

5 + $78.76

10 + $76.32

50 + $74.03

100 + $71.86

Auf Lager: 200
Modèle: 1-CLTS40-V41
Poids brut: 3.40kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Royaume-Uni

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Articles dans le kit

1 x 24HS40-5004D-E1000: 4.0Nm Moteur pas à pas à boucle fermée
1 x CL57T-V41: Nema 23/Nema 24 Pilote de moteur pas à pas à boucle fermée V4.1
1 x LE-250-48: 250W 48V 5.2A Driver d'alimentation à découpage
1 x CABLE-PC-1: câble de débogage RS232
1 x CE2-M2-20: Câbles d'extension de 1,7m pour le moteur et l'encodeur

Spécification du moteur

Numéro de pièce: 24HS40-5004D-E1000
Nombre de phase: 2
Couple de maintien: 4.0Nm(566.56oz.in)
Courant nominal/phase: 5.0A
Résistance de phase: 0.6ohms
Inductance: 2.6mH ± 20%(1KHz)
Taille du cadre: 60 x 60mm
Longueur du corps: 122mm
Diamètre de l'arbre: Φ10mm
Longueur de l'arbre: 21mm
Longueur de l'arbre D-Cut: 15mm
Longueur du câble: 300mm
Classe d'isolation: B 130°C[266°F]

Spécification du codeur

Type de circuit de sortie: Type différentiel
Type de codeur: Optique Incrémentiel
Résolution du codeur: 1000PPR(4000CPR)
Canaux de signal de sortie: 2 canaux
Tension d'alimentation min: 4V
Tension d'alimentation max: 5V
Courant de sortie: 100mA
Haute tension de sortie: 5V
Tension basse de sortie: 4.5V
Fréquence de sortie maximale: 60kHZ

Spécification du pilote

Numéro de pièce: CL57T
Courant de pointe de sortie: 0~8A
Tension d'entrée: +24~48VDC(Typique 36VDC)
Courant du signal logique: 7~16mA(Typique 10mA)
Fréquence d'entrée des impulsions: 0~200kHz
Interface de débogage RS232 disponible
Plage de vitesse de fonctionnement plus étendue
Réduit l'échauffement du moteur et plus efficace
Mouvement fluide et bruit du moteur très faible
Protections contre les surtensions, les surintensités et les erreurs de suivi de position

Spécifications de l'alimentation électrique

Numéro de pièce: LE-250-48
Tension d'entrée: 115/230VAC±20%
Fréquence d'entrée: 47-63Hz
Courant d'entrée: 40A/230VAC
Tension de sortie: 48V
Courant de sortie: 5,2A
Puissance de sortie nominale: 250W
Courant de fuite: <0,5 mA/230VAC
Filtre EMI interne
Haute efficacité et faible coût
Refroidissement par air forcé par ventilateur CC intégré
Protections contre les surintensités, les surtensions, les courts-circuits et la surchauffe

Connexion du moteur et du codeur

PIN	1	2	3	4
Moteur	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Codeur	VCC	EGND	EA+	EA-	EB+	EB-

Connexion du câble d'extension du moteur

PIN	1	2	3	4
Couleur	Noir	Vert	Rouge	Bleu

Connexion du câble d'extension de l'encodeur

PIN	2	3	1	13	11	12
Couleur	Rouge	Blanc	Noir	Bleu	Jaune	Vert

VEUILLEZ NOTER: Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.

Nous remplacerons progressivement les alimentations de ce kit par le dernier modèle : LE-250-48. La nouvelle alimentation est une alimentation ultra fine optimisée pour l'automatisation industrielle. Pendant le processus de remplacement, chaque entrepôt peut expédier de manière aléatoire de nouvelles et anciennes versions.

Le CL57T de ce kit est la dernière version 4.1, qui par rapport à la version 4.0, ouvre l'interface RS232 et fournit un câble de débogage gratuitement, ce qui facilite la configuration des paramètres.

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Kit en Boucle Fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Canaux de signal de sortie	2
Couple de maintien(Ncm)	400
Couple de maintien(oz.in)	566.56
Courant évalué(A)	5.0
Inductance(mH)	2.6
Nombre d'axes	1
Référence de tension d'entrée(V)	24 - 48DC
Résistance/phase(ohms)	0.6
Résolution du codeur	1000PPR
Tension d'entrée(V)	18 - 50DC
Type d'encodeur	Optique Incrémentiel
Spécification physique
Alimentation électrique	Alimentation électrique
Diamètre d'arbre(mm)	10
Longueur de Cable(mm)	300
Longueur de câble(mm)	2000
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	125
Méthode d'inventaire	Inventaire dédié
Serie de produits	Série TS
Taille du cadre(mm)	Nema 24 (60 x 60)
Type d'arbre de sortie	D

Fichier	Taille
LE-250-48.Manual	258.5KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Full_Datasheet.pdf	239.17KB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	84.41KB	Download
