Kit CNC pas à pas à boucle fermée 1 axe série TS 9Nm(1274.5oz.in) Nema 34 moteur et pilote

Kit CNC pas à pas à boucle fermée 1 axe série TS 9Nm(1274.5oz.in) Nema 34 moteur et pilote

2 commentaires - Écrire une critique

$84.53

5 + $81.84

10 + $79.29

50 + $76.91

100 + $74.66

Auf Lager: 200
Modèle: 1-CL86T-S90-V41
Poids brut: 5.55kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Allemagne

Royaume-Uni

Australie

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

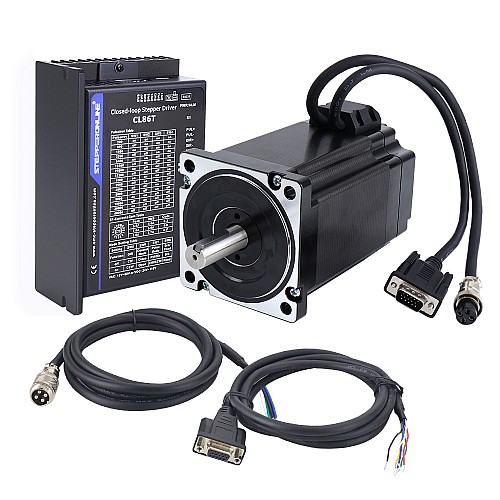

Articles dans le kit

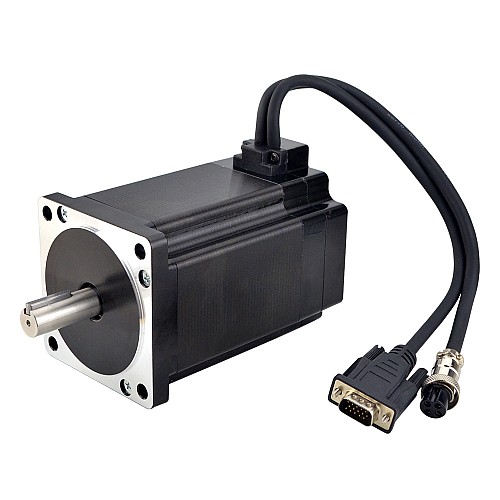

1 x 34HS46-6004D-E1000: Moteur pas à pas à boucle fermée 9.0Nm
1 x CL86T-V41: Pilote pas à pas à boucle fermée V4.1 0~8.0A 18~80VAC/24~110VDC pour Nema 34 Moteur pas à pas
1 x CE2-M2-18: Câbles d'extension de 1.7m pour le moteur et l'encodeur
1 x CABLE-PC-1: câble de débogage RS232

Spécification du moteur

Numéro de pièce: 34HS46-6004D-E1000
Number of phase: 2
Couple de maintien: 9.0Nm(1274.5oz.in)
Courant nominal/phase: 6.0A
Résistance/phase: 0.40ohms± 10%
Inductance: 3.6mH ± 20%(1KHz)
Taille du cadre: 86 x 86mm
Longueur du corps: 137mm
Diamètre de l'arbre: Φ14mm
Longueur de l'arbre: 37mm
Longueur de l'arbre à clavette: 25mm
Longueur du câble: 300mm
Classe d'isolation: B 130°C[266°F]

Spécification du codeur

Type de circuit de sortie: Type différentiel
Type de codeur: Optique Incrémentiel
Résolution du codeur: 1000PPR(4000CPR)
Canaux de signal de sortie: 2 canaux
Tension d'alimentation min: 4V
Tension d'alimentation max: 5V
Courant de sortie: 100mA
Haute tension de sortie: 5V
Tension basse de sortie: 4.5V
Fréquence de sortie max.: 60kHZ

Spécification du pilote

Courant de pointe de sortie: 0~8.0A
Tension d'entrée: +18~80VAC/24~110VDC
Tension du signal de commande: 5V(Ajouter une résistance de 2KΩ pour appliquer 24V)
Courant du signal logique: 7~16mA(Typique 10mA)
Fréquence d'entrée des impulsions: 0~200kHz
Plage de vitesse de fonctionnement plus large
Réduit l'échauffement du moteur et plus efficace
Mouvement fluide et bruit du moteur très faible

Connexion du moteur et du codeur

PIN	1	2	3	4
Moteur	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Codeur	VCC	EGND	EA+	EA-	EB+	EB-

Connexion du câble d'extension du moteur

PIN	1	2	3	4
Couleur	Noir	Vert	Rouge	Bleu

Connexion du câble d'extension du codeur

PIN	2	3	1	13	11	12
Couleur	Rouge	Blanc	Noir	Bleu	Jaune	Vert

VEUILLEZ NOTER: Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.

Le CL86T de ce kit est la dernière version 4.1, qui par rapport à la version 4.0, ouvre l'interface RS232 et fournit un câble de débogage gratuitement, ce qui facilite la configuration des paramètres.

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Kit en Boucle Fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Couple de maintien(Ncm)	900
Couple de maintien(oz.in)	1274.5
Nombre d'axes	1
Référence de tension d'entrée(V)	18 - 80AC / 24 - 110DC
Résolution du codeur	1000PPR
Type d'encodeur	Optique Incrémentiel
Spécification physique
Alimentation électrique	Non
Diamètre d'arbre(mm)	14
Longueur de câble(mm)	2000
Longueur de l'arbre(mm)	37
Méthode d'inventaire	Inventaire dédié
Serie de produits	Série TS
Taille du cadre(mm)	Nema 34 (86 x 86)
Type d'arbre de sortie	Rainure de clavette

Fichier	Taille
34HS46-6004D-E1000_Full_Datasheet.pdf	162.44KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS46-6004D-E1000_Torque_Curve.pdf	95.75KB	Download
