Double Arbre Nema 23 Uni/Bipolaire 1.8deg 1.26Nm(178.4oz.in) 3A 57x57x56mm 8 Fils

Double Arbre Nema 23 Uni/Bipolaire 1.8deg 1.26Nm(178.4oz.in) 3A 57x56mm 8 Fils

Meilleures ventes

Double Arbre Nema 23 Uni/Bipolaire 1.8deg 1.26Nm(178.4oz.in) 3A 57x57x56mm 8 Fils

2 commentaires - Écrire une critique

$15.65

5 + $14.92

10 + $14.25

50 + $13.63

100 + $13.07

Auf Lager: 200
Modèle: 23HS22-3008D
Poids brut: 0.78kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

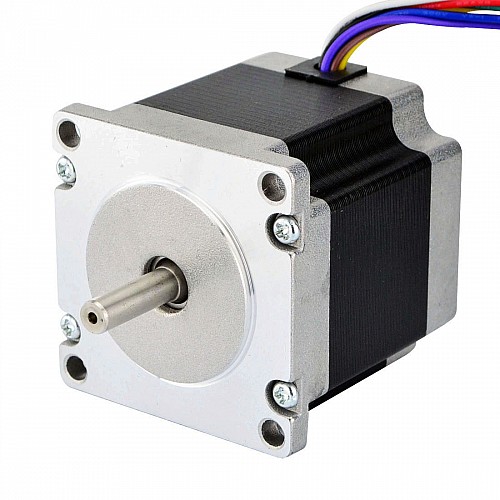

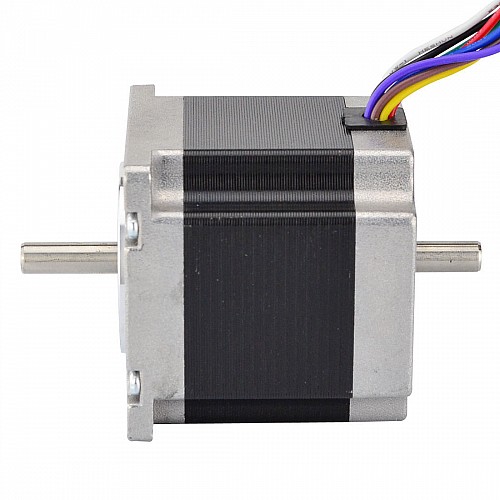

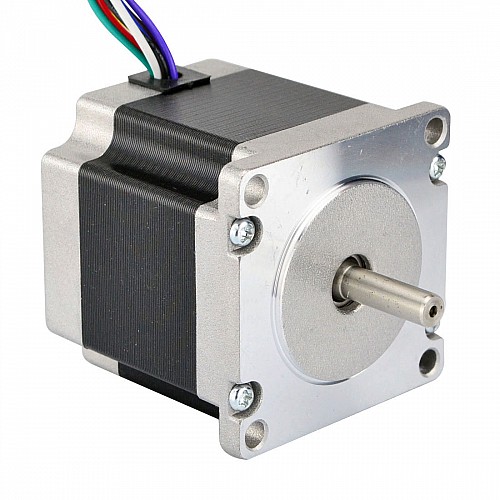

Ce moteur pas à pas Nema 23 avec Angle de pas 1.8deg et taille 57x57x56mm. Il a 8 fils, qui ont trois options de Connexion: Unipolaire ou Bipolaire(Série) ou Bipolaire(Parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez. Son couple de torsion atteint 0.9Nm(127.5oz.in) avec Connexion unipolaire et 1.26Nm(178.4oz.in) avec Connexion bipolaire. Un arbre Arrière peut monter un encodeur, un volant ou des égales.

Spécification électrique

Numéro de pièce du fabricant: 23HS22-3008D
Type de moteur: unipolaire / bipolaire
Angle de pas: 1.8deg
Couple de maintien(Unipolaire): 0.9Nm(127.5oz.in)
Couple de maintien(Série bipolaire): 1.26Nm(178.4oz.in)
Couple de maintien(Parallèle bipolaire): 1.26Nm(178.4oz.in)
Courant / phase évalué(Unipolaire): 3.0A
Courant / phase évalué(Série bipolaire): 2.12A
Courant / phase évalué(Parallèle bipolaire): 4.24A
Résistance/phase(Unipolaire): 0.75 ohms
Résistance/phase(Série bipolaire): 1.5 ohms
Résistance/phase(Parallèle bipolaire): 0.38 ohms
Inductance(Unipolaire): 1.1mH±20%(1KHz)
Inductance(Série bipolaire): 4.4mH±20%(1KHz)
Inductance(Parallèle bipolaire): 1.1mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 57 x 57mm
Longueur du moteur: 56mm
Diamètre d'arbre: Φ6.35mm
Longueur de l'arbre avant: 21mm
Longueur de l'arbre arrière: 15mm
Nombre de cable: 8
Longueur de Cable: 500mm
Poids: 0.7kg

Connexion

A+	A-	B+	B-
Rouge/Noir	Jaune/Bleu	Vert/Blanc	Violet/Marron

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Bipolaire/Unipolaire	Bipolaire/Unipolaire
Couple de maintien(Ncm)	126
Couple de maintien(oz.in)	178.4
Courant évalué(A)	4.24
Inductance(mH)	1.1
Résistance/phase(ohms)	0.38
Spécification physique
Arbre simple/Arbre double	Arbre double
Diamètre d'arbre(mm)	6.35
Indice IP	40
Longueur de Cable(mm)	500
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	56
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	8
Poids(g)	700
Serie de produits	S
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	O

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
23HS22-3008D.STEP	1.82MB	Download
23HS22-3008D_Torque_Curve.pdf	5.17MB	Download
23HS22-3008D_Full_Datasheet.pdf	133.45KB	Download
