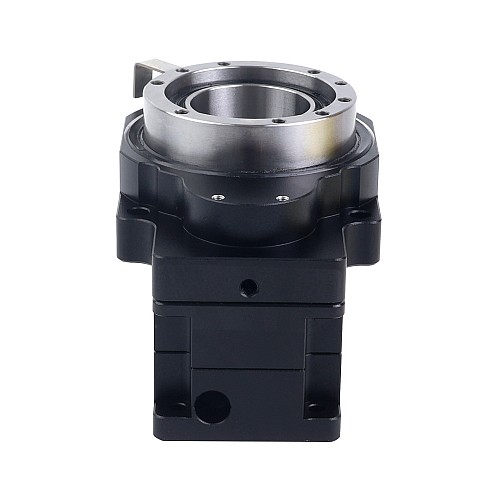

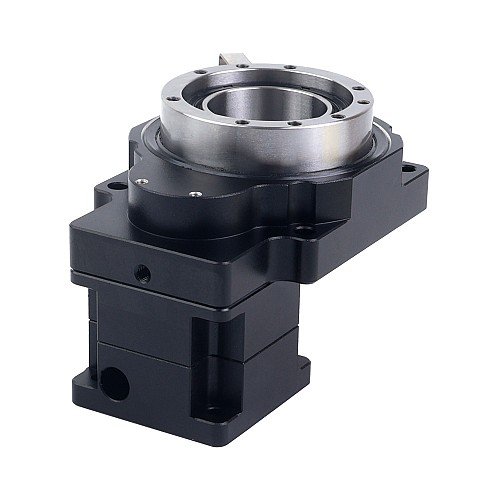

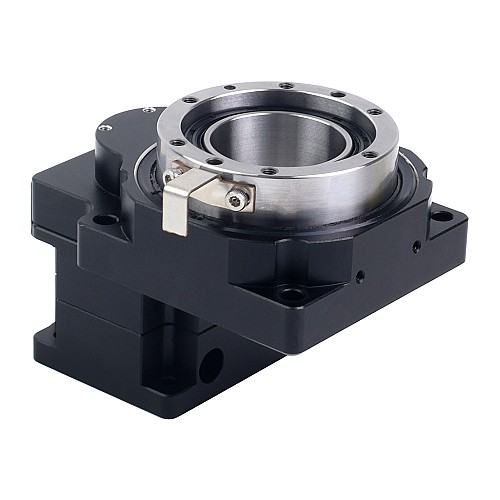

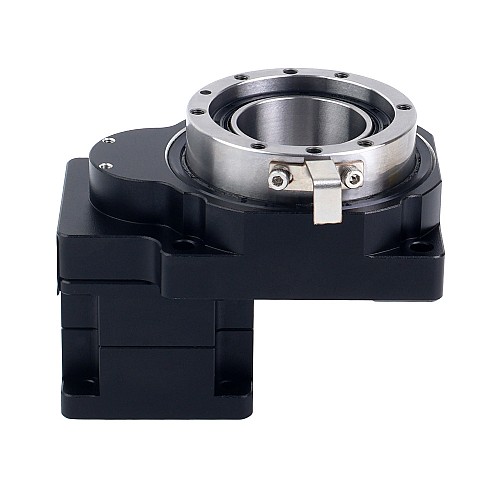

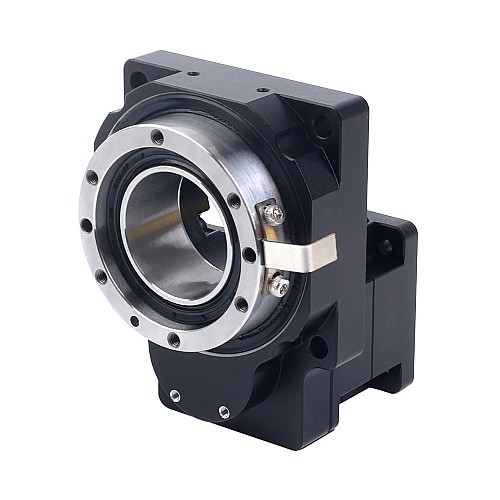

60mm Plateforme Rotative Creuse Rapport d'engrenage 10:1 jeu 3arc-min pour moteur pas à pas Nema 17

Cette plate-forme d'actionneur rotatif creux convient aux moteurs pas à pas Nema 17 standard. Il présente un rapport de démultiplication de 10:1, un couple admissible de 4,50Nm(637,25oz.in), une précision de positionnement de 3arcmin et une précision de positionnement répétée de 15arcsec.
Son roulement à rouleaux croisés garantit une haute précision, un couple stable et une forte capacité de charge. La conception creuse à 360 degrés permet un positionnement précis sous n'importe quel angle, compatible avec les moteurs pas à pas ou les servomoteurs. Idéal pour l'automatisation, la distribution de colle, l'emballage, l'inspection, l'impression laser, le tri et la robotique.

Spécifications physiques

• Numéro de pièce: HRP60KE-G10-D5
• Rapport de démultiplication: 10:1
• Type de boîte de vitesses: Plateforme Rotative Creuse
• Matériau de l'engrenage: Acier allié
• Efficacité: 95%
• Précision de positionnement: 3arcmin
• Précision de positionnement répétée: ± 15arcsec
• Couple admissible: 4,50Nm(637,25oz.in)
• Moment d'inertie admissible: 5,60Nm(793,03oz.in)
• Moment d'inertie: 3 500g·cm²
• Charge axiale maximale: 280N
• Charge axiale recommandée: 50N
• Charge radiale maximale: 510N
• Vitesse de sortie autorisée: 200rpm
• Parallélisme de la plateforme: ≤0,010mm
• Saut de la plateforme: ≤0,010mm
• Bruit: <=65dB
• Indice d'étanchéité: IP40
• Durée de vie: 20000heures
• Méthode de lubrification: Graisse lubrifiante
• Taille du cadre de la plateforme: 60 x 60mm
• Taille de la bride de montage: 42 x 42mm
• Diamètre de l'arbre d'entrée: Φ 5mm
• Longueur maximale de l'arbre d'entrée: 26mm
• Diamètre de la section creuse: 28mm
• Hauteur de la plateforme: 65,5mm
