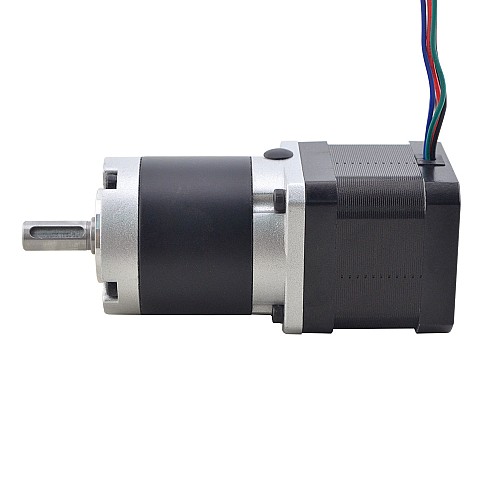

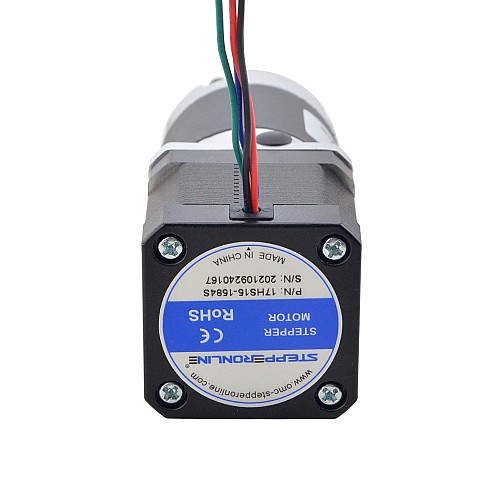

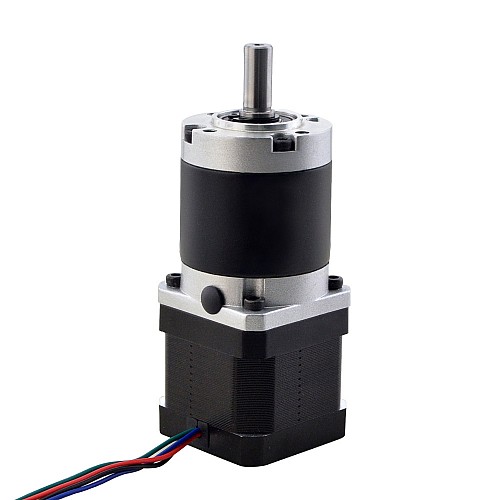

Nema 17 Moteur pas à pas L=40mm Rapport de vitesse 20:1 Réducteur planétaire série MG
$33.84
5 + $32.38
10 + $31.05
50 + $29.82
100 + $28.68
- Auf Lager: 10000
- Modèle: 17HS15-1584S-MG20
- Poids brut: 0.65kg
- ETA de l'inventaire américain: 12pcs 15-05-24(dd-mm-yy)
- Certifiée: ISO, CE, UKCA, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Ce moteur pas à pas de taille Nema 17 est équipé d'un réducteur de haute précision de la série MG. Le rapport d'engrenage est de 20:1 et le jeu maximal est de 50 minutes d'arc. C'est un excellent choix pour les applications qui nécessitent une bonne précision mais un faible coût.
Comme le réducteur de la série MG intègre un accouplement d'arbre, vous pouvez facilement changer le moteur ou le réducteur.
Spécifications électriques
- Numéro de pièce du fabricant: 17HS15-1584S-MG20
- Type de moteur : Pas à pas bipolaire
- Couple de maintien sans boîte de vitesses : 36Ncm(51.0oz.in)
- Courant nominal/phase : 1.58A
- Résistance de phase : 1.65ohms
- Inductance : 3.2mH±20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte de vitesses : MG Planétaire
- Rapport d'engrenage : 20:1
- Efficacité : 90%
- Jeu à vide:<=50arcmin
- Couple maximal admissible: 10Nm(106.21lb-in)
- Bruit: <=55dB
- Étanchéité: IP54
- Durée de vie : 20000 heures
Spécifications physiques
- Taille du cadre : 42 x 42mm
- Longueur du moteur : 39mm
- Longueur de la boîte de vitesse: 51mm
- Type d'arbre de sortie : Clavette
- Diamètre de l'arbre de sortie : Φ8mm
- Longueur de l'arbre de sortie : 21.5mm
Connexion
A+ |
A- |
B+ |
B- |
Noir |
Vert |
Rouge |
Bleu |
Le support approprié est le ST-M12.
Spécification électrique | |
A une courbe de couple/poussée ? | Non |
Couple de serrage sans boîte de vitesses(N.m) | 0.36 |
Courant (A) | 1.58 |
Inductance(mH) | 3.2 |
Résistance/phase(ohm) | 1.65 |
type de produit | Moteur pas à pas à engrenages |
Bipolaire/Unipolaire | Bipolaire |
Spécification physique | |
Indice IP | 40 |
Méthode d'inventaire | Inventaire dédié |
Taille du cadre(mm) | Nema 17 (42 x 42) |
Longueur du moteur(mm) | 90 |
Type de boîte à engrenages | Planétaire de précision |
Rapport d'engrenage(xx:1) | 20 |
Contrecoup No-load | <=50arcmin |
Arbre simple/Arbre double | Arbre unique |
Type d'arbre de sortie | rainure de clavette |
Diamètre d'arbre(mm) | 8 |
Nombre de cable | 4 |
