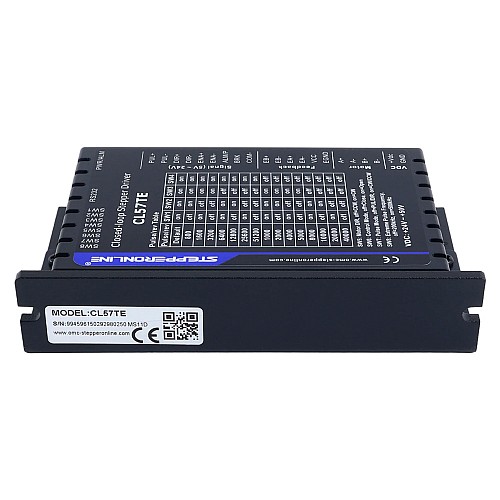

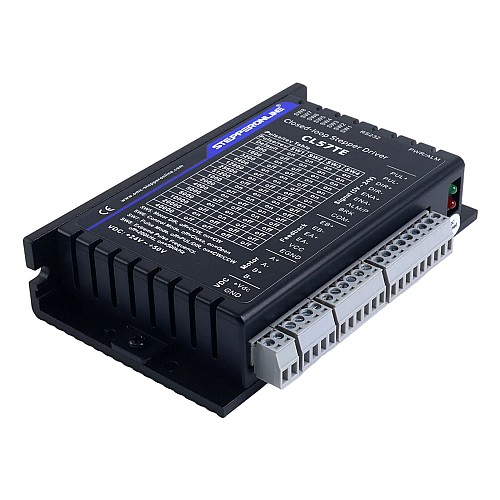

TE-Serie geschlossener Regelkreis Schrittmotor-Treiber 0,5-7,0A 24-50VDC für Nema 17, 23, 24 Schrittmotoren

Der CL57TE-Schrittmotortreiber bietet bedeutende Vorteile mit seiner breiten Kompatibilität von 5V-24V Steuersignalen, wodurch manuelles Spannungsumschalten entfällt. Er verfügt über einen intelligenten, automatisch anpassenden Ausgangsstrom, der per Software konfiguriert werden kann, ohne manuellen Eingriff. Das Paket enthält ein Debugging-Kabel (CABLE-PC-1) für mehr Komfort. Darüber hinaus bietet der CL57TE diese fortschrittlichen Funktionen zu einem wirtschaftlicheren Preispunkt im Vergleich zu anderen Modellen.

Hauptmerkmale

• RS232-Debugging-Schnittstelle
• Optisch isolierte Eingänge mit 5V bis 24V
• Intelligente Anpassung des Ausgangsstroms
• Soft-Start ohne "Ruck" beim Einschalten
• Motordrehrichtungseinstellung durch SW5
• Closed-Loop- oder Open-Loop-Steuerungseinstellung durch SW6
• Schritt- und Richtungs- oder CW- und CCW-Impulsart Einstellung durch SW7
• Positionsbefehlsfiltereinstellung durch SW8
• Ein Fehlerausgang und ein konfigurierbarer Ausgang für Alarm oder In-Position
• Verbesserte Leistung, besonders bei niedrigen Drehzahlen (<60 U/min)
• Automatische Abstimmung für einen breiten Bereich von NEMA 17, 23 und 24 Closed-Loop-Schrittmotoren
• Kein Schrittverlust; Kein Drehmomentvorbehalt; Kein Nachschwingen oder Überschwingen; Keine Einstellung für einfache Einrichtung
• Schutz vor Überspannung, Überstrom und Positionsfolgefehler usw.
• 15 Mikroschritteinstellungen von 800-51.200 über DIP-Schalter oder 200-51.200 über Software (Steigerung um 200)
• Standardmäßig unterstützt es einen Encoder mit einer Auflösung von 1000 PPR, und Sie können auch jede Auflösung zwischen 0-5000 PPR anpassen

Elektrische Spezifikationen

• Ausgangsspitzenstrom: 0,5~7,0A (0~6,0 RMS)
• Eingangsspannung: +24~50 VDC (typisch 24, 36, 48 VDC)
• Logiksignalstrom: 7~16 mA (typisch 10 mA)
• Alarmausgangslogikstrom: 100 mA
• Impulseingangsfrequenz (5V @ 50% Tastverhältnis): 0~500 kHz
• Impulseingangsfrequenz (24V @ 50% Tastverhältnis): 0~200 kHz
• Minimale Impulsbreite: 1 µS @ 5V oder 2,5 µS @ 24V
• Isolationswiderstand: 100 MΩ

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉)

• Kühlung: Natürliche Konvektion oder Zwangskühlung
• Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
• Luftfeuchtigkeit: 40 % RH – 90 % RH
• Betriebstemperatur: 0 ℃ – 40 ℃
• Vibration: 10-50 Hz / 0,15 mm
• Lagertemperatur: -20 ℃ – 65 ℃

Packungsinhalt

• 1 x CL57TE: TE Series Closed Loop Stepper Driver 0.5-7.0A 24-50VDC für Nema 17, 23, 24 Schrittmotor
• 1 x CABLE-PC-1: RS232-Kabel für Treiber
