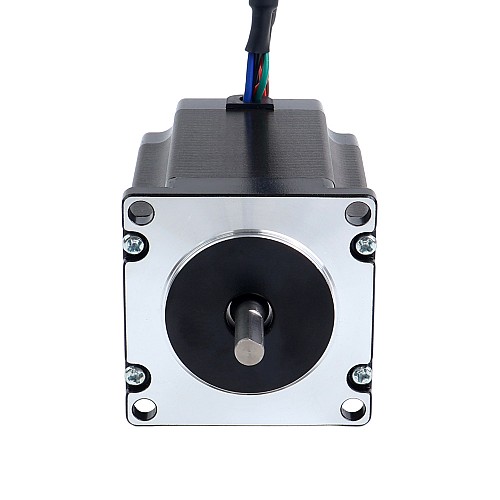

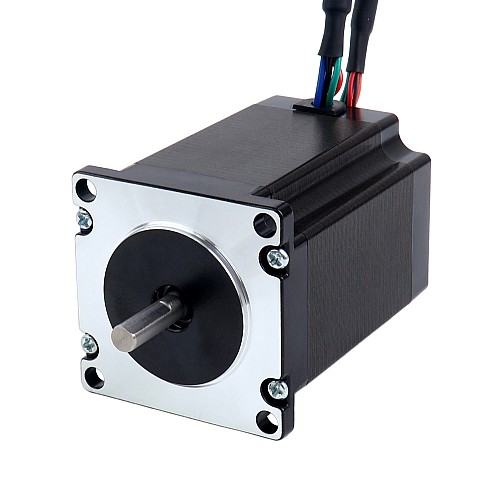

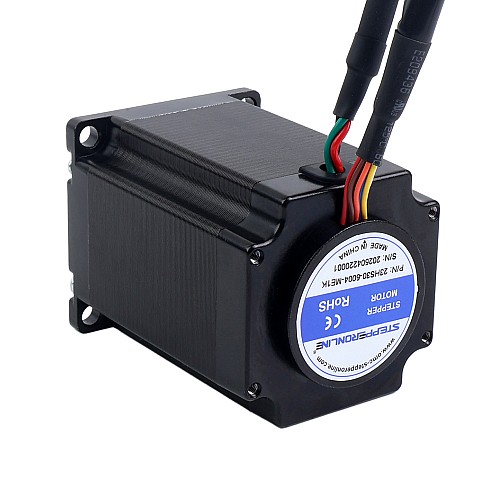

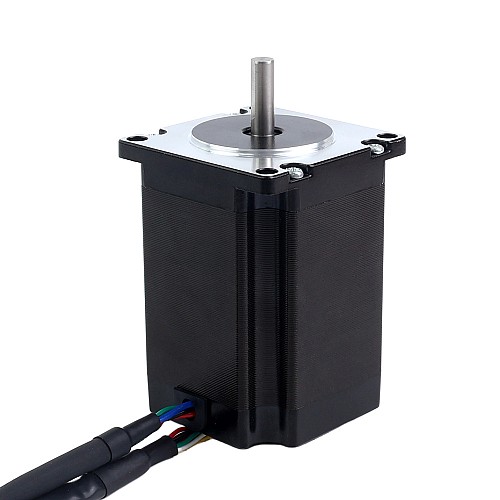

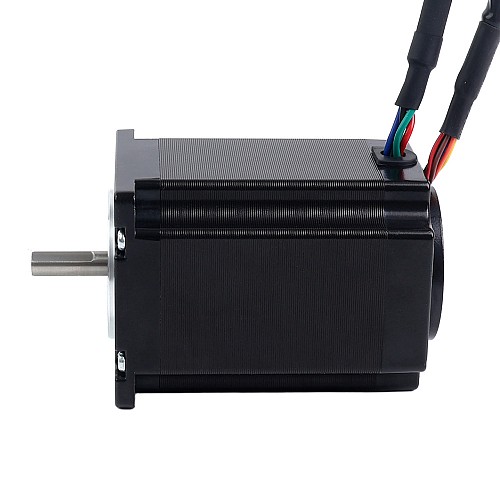

Nema 23 Closed-Loop-Schrittmotor 2,00Nm(283,22oz.in) mit magnetischem Encoder 1000PPR(4000CPR)

0 Bewertungen - + Bewertung

$24,14

5 + $23,15

10 + $22,23

50 + $21,38

100 + $20,60

Auf Lager: 200
Modell: 23HS30-5004-ME1K
Bruttogewicht: 1.22kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema-23-Schrittmotor mit geschlossenem Regelkreis liefert ein Haltemoment von 2,00Nm(283,22oz.in) und verfügt über einen kompakten magnetischen Inkrementalgeber mit 3-Kanal-Ausgang und einer Auflösung von 1000PPR(4000CPR). Im Vergleich zu anderen Schrittmotoren mit geschlossenem Regelkreis derselben Größe bietet dieser Motor ein höheres Ausgangsdrehmoment, was ihn ideal für Anwendungen macht, die präzise Positionsregelung in platzbeschränkten, aber hochtorquigen Szenarien erfordern, wie z. B. kollaborative Roboter, medizinische Geräte, Schienenverkehr und Luft- und Raumfahrtsysteme.

Elektrische Spezifikationen

Herstellerteilenummer: 23HS30-5004-ME1K
Anzahl der Phasen: 2
Schrittwinkel: 1,8°
Haltemoment: 2,00Nm(283,22oz.in)
Nennstrom/Phase: 5,00A
Phasenwiderstand: 0,42ohms ± 10%
Induktivität: 1,70mH ± 20%(1kHz)
Isolationsklasse: B 130°C [266 °F]

Mechanische Spezifikationen

Gehäusegröße: 57 x 57mm
Gehäuselänge: 76mm
Wellendurchmesser: Φ6,35mm
Wellenlänge: 21mm
D-Typ Wellenlänge: 15mm
Kabellänge: 500mm
Gewicht: 1,10kg

Geber-Spezifikationen

Ausgangsschaltungstyp: Differenziell
Gebertyp: Magnetisch inkremental
Geberauflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 3 Kanäle
Mindestversorgungsspannung: 3,3V
Maximalversorgungsspannung: 5,5V
Ausgangsstrom: 20mA
Ausgangsspannung High: 5V
Ausgangsspannung Low: 0,2V
Maximale Ausgangsfrequenz: 400kHz

Motor- und Geberanschluss

Motor	A+	A-	B+	B-
Kabel	Grün	Schwarz	Rot	Blau

Geber	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
Kabel	Schwarz	Rot	Braun	Blau	Orange	Grün	Gelb	Weiß

Produktart
Produktart	Schrittmotor mit geschlossenem Regelkreis
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	3
Encoder Auflösung	1000PPR
Encodertyp	Magnetisch Inkremental
Haltemoment(Ncm)	200
Haltemoment(oz.in)	283.22
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	1.7
Nennstrom(A)	5.0
Phasenwiderstand(ohms)	0.42
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	76
Produktserie	S
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	6.35
Schaftlänge(mm)	21

Feile	Größe
23HS30-5004-ME1K_Full_Datasheet.pdf	56.76KB	Download
23HS30-5004-ME1K_Torque_Curve.pdf	181.71KB	Download
23HS30-5004-ME1K.STEP	1.14MB	Download
