P Serie Nema 23 Bipolar 1,8Grad 2,0Nm(283,22oz.in) 2,8A 57x57x76mm 4 Drähte

0 Bewertungen - + Bewertung

$25,34

5 + $23,43

10 + $21,78

50 + $20,35

100 + $19,10

Auf Lager: 500
Modell: 23HP30-2804S
Bruttogewicht: 1.20kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

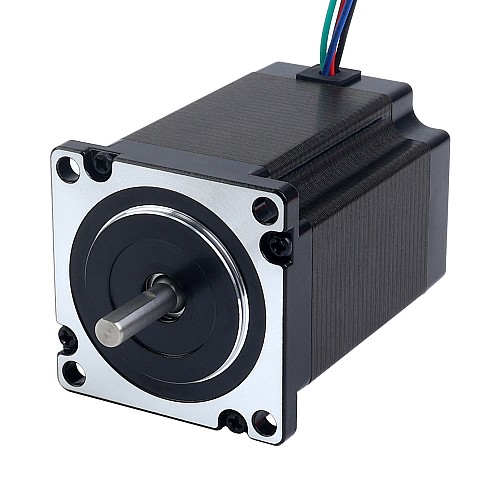

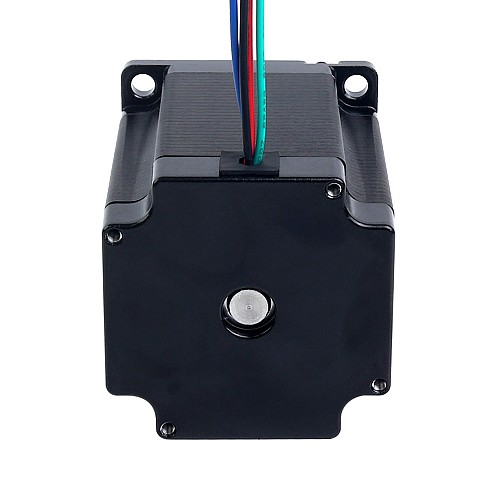

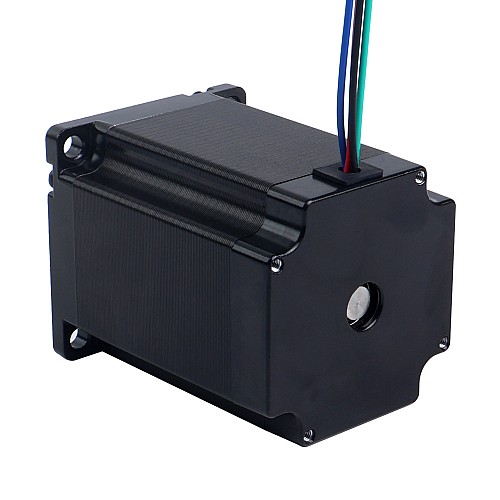

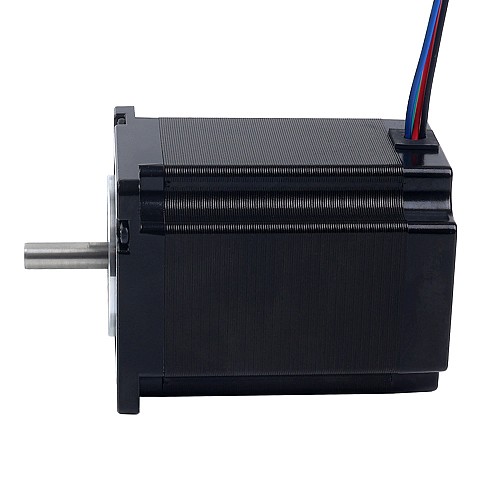

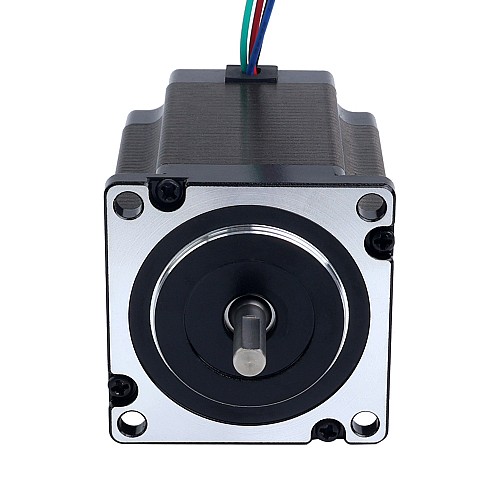

Dieser Nema 23 Schrittmotor der P-Serie hat einen Nennstrom von 2,8A und ein Haltemoment von 2,0Nm(283,22oz.in). Er verfügt über einen präzisen Schrittwinkel von 1,8 Grad und ein kompaktes Design mit den Maßen 57x57x76mm.
Unsere verbesserte Version verfügt über ein innovatives Wicklungsdesign, das das Drehmoment von 1,85 Nm (261,98 oz.in) auf 2,0 Nm (283,22 oz.in) erhöht und die Lasttragfähigkeit verbessert. Das vordere Gehäuse, das durch integrierte CNC-Bearbeitung hergestellt wird, gewährleistet langfristige Betriebsstabilität und grundlegende Schutzeigenschaften. Dieser Motor ist eine hervorragende Upgrade-Lösung für präzise Bewegungssteuerungssysteme.

Elektrische Spezifikationen

Herstellerteilenummer: 23HP30-2804S
Anzahl der Phasen: 2
Schrittwinkel: 1,8deg
Haltemoment: 2,0Nm(283,22oz.in)
Nennstrom/Phase: 2,8A
Phasenwiderstand: 1,13ohms± 10%
Induktivität: 4,8mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikationen

Gehäusegröße: 57 x 57mm
Gehäuselänge: 76mm
Wellendurchmesser: Φ6.35mm
Wellenlänge: 21mm
D-Typ Wellenlänge: 15mm
Anzahl der Anschlüsse: 4
Kabellänge: 500mm
Gewicht: 1,077kg

Anschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Die neuen und alten Versionen dieses Motors werden zufällig ausgeliefert.

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	200
Haltemoment(oz.in)	283.22
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	4.8
Nennstrom(A)	2.8
Phasenwiderstand(ohms)	1.13
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	1077
Inventarmethode	Spezielles Inventar
Kabellänge(mm)	500
Körperlänge(mm)	76
Produktserie	P
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	6.35
Schaftlänge(mm)	21

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
23HP30-2804S_Full_Datasheet.pdf	259.96KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6.35, Schaftlänge(mm): 21, Anzahl der Kabel: 4, Gewicht(g): 1077, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 200, Nennstrom(A): 2.8, Haltemoment(oz.in): 283.22, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 1.13, Induktivität(mH): 4.8, Körperlänge(mm): 76, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Hybrid-Schrittmotor, Produktserie: P, Kabellänge(mm): 500, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
