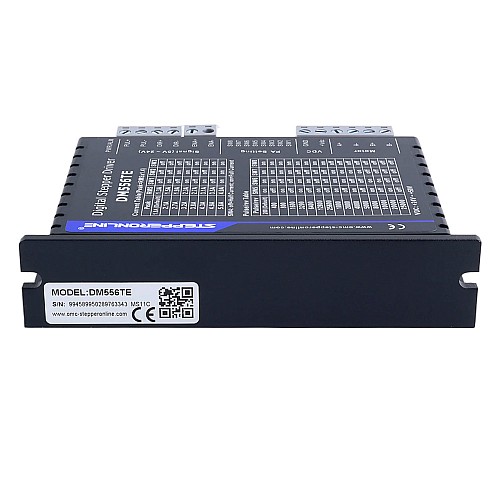

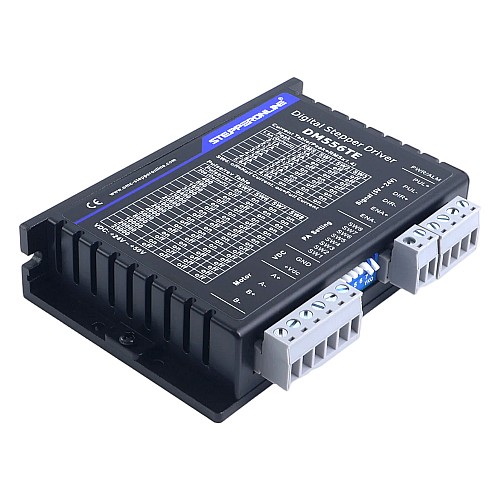

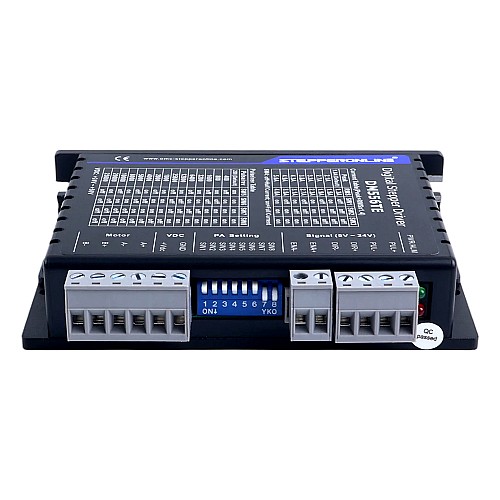

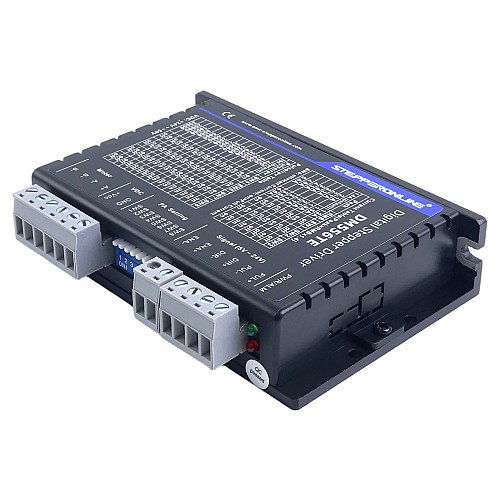

TE-Serie Digitaler Schrittmotor-Treiber 1,8-5,6A 24-50VDC für Nema 23, 24, 34 Motoren

Die TE-Serie-Schrittmotortreiber sind auf der T-Serie basierende Upgrade-Versionen, die ein außergewöhnliches Preis-Leistungs-Verhältnis bieten. Bei nahezu identischer Funktionalität und Leistung wie die T-Serie haben wir durch Kosteneffizienz die Produkteinführungsschwelle erheblich gesenkt und hochwertige Schrittmotortreiber zugänglicher gemacht.

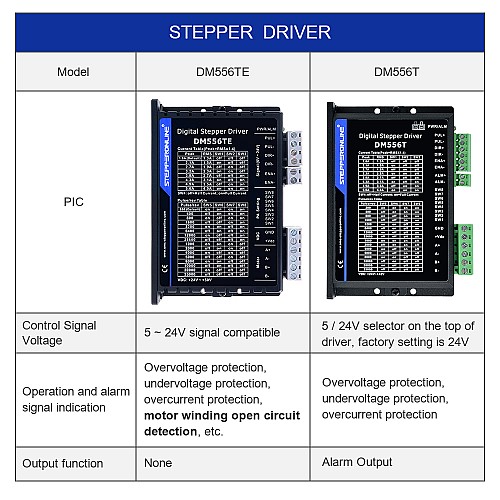

Dies ist ein digitaler Schrittmotortreiber der TE-Serie mit einem Ausgangsspitzenstrom von 1,8–5,6A und einer Eingangsspannung von 24–50V Gleichstrom. Er ist für Schrittmotoren der Größen Nema 23, 24 und 34 ausgelegt und hat einen wettbewerbsfähigeren Preis als der DM556T.
Funktional verfügt der TE über eine exklusive "Erkennung von Unterbrechungen in den Motorwicklungen". Diese Echtzeitüberwachung warnt vor Unterbrechungsrisiken, verringert Geräteschäden und Ausfallzeiten und erhöht die Zuverlässigkeit. Optisch isolierte Eingänge mit 5–24V ermöglichen eine einfache Integration in mehr Steuerungssysteme und vereinfachen die Einrichtung. Beachten Sie, dass die Treiber der TE-Serie nur einen Einzelimpulseingang unterstützen.

Hauptmerkmale

• Erkennung von Unterbrechungen in den Motorwicklungen
• Optisch isolierte Eingänge mit 5–24V
• Unterstützt nur Einzelimpuls
• Automatische Reduzierung des Leerlaufstroms
• Impulseingangsfrequenz bis zu 200kHz
• Schritt- und Richtungssteuerung(PUL/DIR)
• Mikroschritte für eine ruckfreie Motorbewegung
• Sanftanlauf ohne "Ruck" beim Einschalten
• Schutz vor Überspannung und Überstrom
• TTL-kompatible und optisch isolierte Eingänge bis 5,6A
• 16 wählbare Mikroschritt-Auflösungen von 200-25,600 über DIP-Schalter
• 8 wählbare Ausgangsstromstärken von 1,8–5,6A über DIP-Schalter
• Anti-Resonanz für optimales Drehmoment, besonders ruhigen Lauf, geringe Motorerwärmung und Geräusche
• Motorautoerkennung und Parameterautokonfiguration für optimales Drehmoment bei einer Vielzahl von Motoren

Elektrische Spezifikationen

• Ausgangsspitzenstrom: 1,8–5,6A(Effektivwert 1,3–4,0A)
• Eingangsspannung: +24–50V Gleichstrom
• Logikeingangsspannung: 5–24V Gleichstrom
• Logikeingangsstrom: 7–20mA
• Impulseingangsfrequenz: 0–200kHz
• Impulsbreite: 2,5µs
• Isolationswiderstand: 500MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉)

• Kühlung: Natürliche Konvektion oder Zwangskühlung
• Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
• Luftfeuchtigkeit: 40 % RH – 90 % RH
• Betriebstemperatur: 0℃ – 40℃
• Vibration: 10–55Hz / 0,15mm
• Lagertemperatur: -20℃ – 65℃
