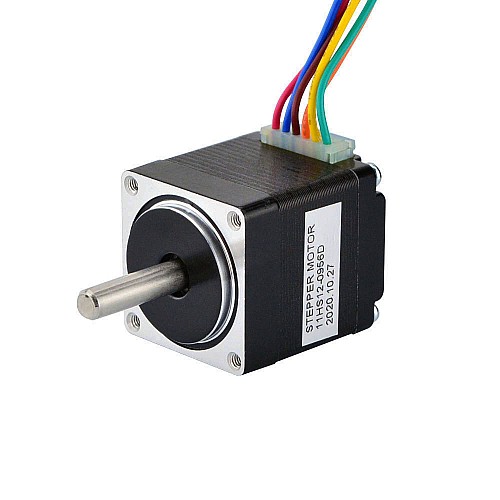

Doppelwelle Nema 11 Unipolar 1,8deg 4,3Ncm(6,1oz.in) 0,95A 28x28x31,5mm 6 Drähte

Doppelwelle Nema 11 Unipolar 1.8deg 4.3Ncm(6.1oz.in) 0.95A 28x31mm 6 Drähte

Doppelwelle Nema 11 Unipolar 1,8deg 4,3Ncm(6,1oz.in) 0,95A 28x28x31,5mm 6 Drähte

1 Bewertungen - + Bewertung

$10,44

5 + $9,95

10 + $9,50

50 + $9,09

100 + $8,71

Auf Lager: Vorbestellen
Modell: 11HS12-0956D
Bruttogewicht: 0.20kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 10 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser unipolare Schrittmotor hat einen Schrittwinkel von 1,8 Grad und eine Größe von 28x28x31,5mm. Er hat 6 Drähte, jede Phase zieht 0,95A bei 2,66V, mit einem Haltemoment von 4,3Ncm(6,1oz.in). Eine 10mm hintere Welle war für Encoder oder ähnliches.

Elektrische Spezifikation

Hersteller-Teilenummer: 11HS12-0956D
Motor-Typ: Unipolarer Schrittmotor
Schrittwinkel: 1.8deg
Halte-Drehmoment: 4,3Ncm(6,1oz.in)
Nennstrom/Phase: 0,95A
Phasenwiderstand: 2,8Ohm
Induktivität: 1mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 28 x 28mm
Länge des Gehäuses: 31,5 mm
Schaft-Durchmesser: Φ5mm
Länge des vorderen Schafts: 20mm
Länge des hinteren Schafts: 10mm
Anzahl der Bahnen: 6
Länge der Leine: 300mm
Gewicht: 110g

Anschluss:

A+	O+	A-	B+	O-	B-
Rot	Schwarz	Gelb	Blau	Orange	Grün

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Unipolar
Haltemoment(Ncm)	4.3
Haltemoment(oz.in)	6.1
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	1
Nennstrom(A)	0.95
Phasenwiderstand(ohms)	2.8
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	O
Anzahl der Kabel	6
Einzelwelle/Doppelwelle	Doppelwelle
Gewicht(g)	110
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Kabellänge(mm)	300
Körperlänge(mm)	31.5
Produktserie	S
Rahmengröße(mm)	Nema 11 (28 x 28)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
11HS12-0956D.STEP	1.18MB	Download
11HS12-0956D_Torque_Curve.pdf	101.57KB	Download
11HS12-0956D_Full_Datasheet.pdf	120.16KB	Download
