Doppelwelle Nema 17 Bipolar 1.8deg 26Ncm(36.82oz.in) 0.4A 42x42x34mm 4 Drähte

Doppelwelle Nema 17 Bipolar 1.8deg 26Ncm(36.82oz.in) 0.4A 42x34mm 4 Drähte

Bestseller

Doppelwelle Nema 17 Bipolar 1.8deg 26Ncm(36.82oz.in) 0.4A 42x42x34mm 4 Drähte

8 Bewertungen - + Bewertung

$8,75

5 + $8,34

10 + $7,96

50 + $7,62

100 + $7,31

Auf Lager: 200
Modell: 17HS13-0404D
Bruttogewicht: 0.30kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

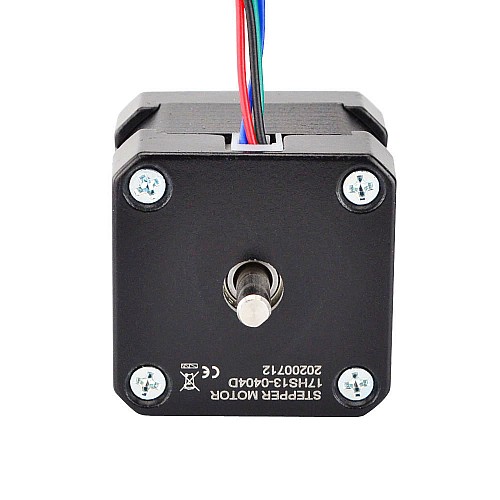

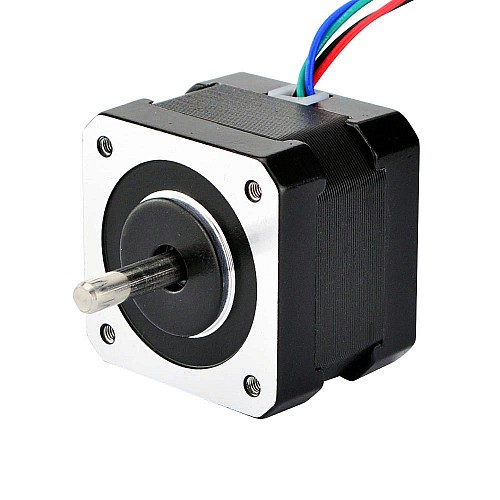

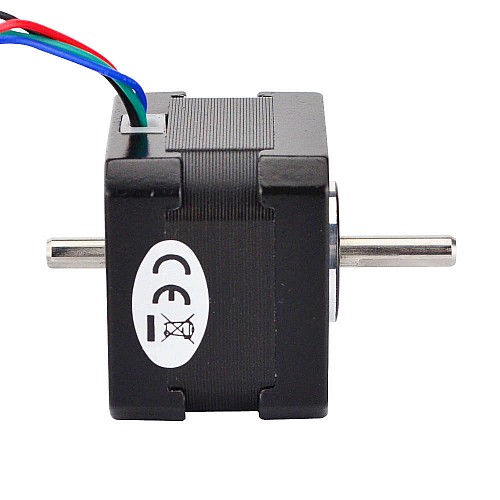

Dieser bipolare Nema 17 Schrittmotor hat einen Schrittwinkel von 1,8° und eine Größe von 42x42x34mm. Er hat 4 Drähte, jede Phase zieht Strom 0,4A, mit einem Haltemoment von 26Ncm(36.82oz.in). Eine hintere Welle ist verfügbar.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS13-0404D
Motor-Typ: Bipolarer Schrittmotor
Schritt-Winkel: 1.8deg
Haltedrehmoment: 26Ncm(36.82oz.in)
Nennstrom/Phase: 0.4A
Phasenwiderstand: 30Ohm
Induktivität: 37mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Länge des Gehäuses: 34mm
Schaft-Durchmesser: Φ5mm
Länge des vorderen Schafts: 20 mm
Länge des hinteren Schafts: 10mm
D-Schnitt Länge: 15mm
Anzahl der Litzen: 4
Länge der Leine: 500mm
Gewicht: 230g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	26
Haltemoment(oz.in)	36.82
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	37
Nennstrom(A)	0.4
Phasenwiderstand(ohms)	30
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Doppelwelle
Gewicht(g)	230
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	34
Leitungslänge(mm)	500
Produktserie	S
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
17HS13-0404D.STEP	1012.19KB	Download
17HS13-0404D_Torque_Curve.pdf	298.77KB	Download
17HS13-0404D_Full_Datasheet.pdf	164.76KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 20, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Gewicht(g): 230, Einzelwelle/Doppelwelle: Doppelwelle, Haltemoment(Ncm): 26, Nennstrom(A): 0.4, Haltemoment(oz.in): 36.82, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 30, Induktivität(mH): 37, Körperlänge(mm): 34, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Hybrid-Schrittmotor, Produktserie: S, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
