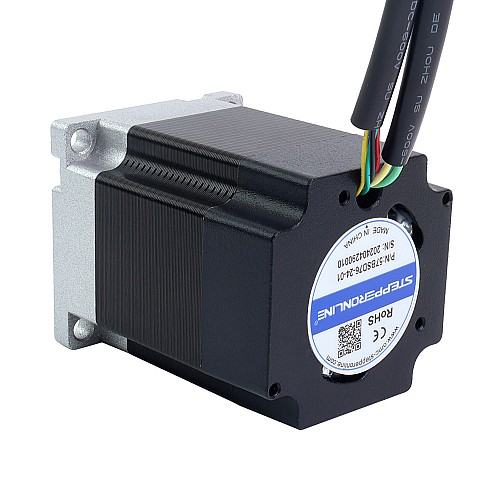

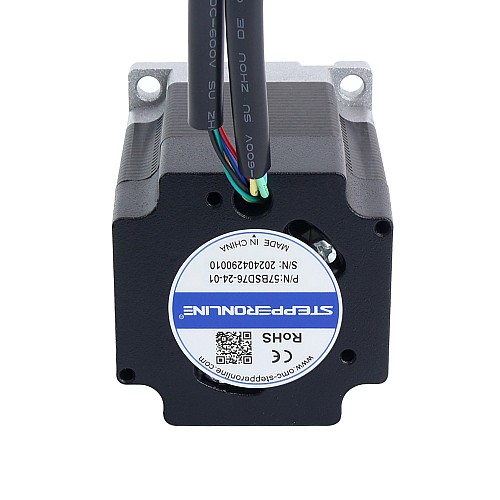

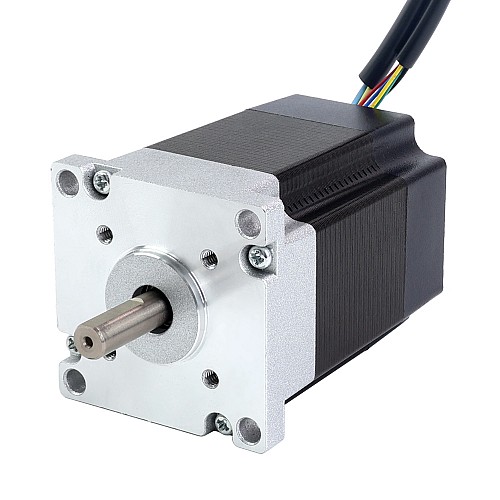

24V 3000RPM, 0,3Nm, 94W, 5,40A, 57 x 57 x 76mm, bürstenloser Gleichstrommotor

Dies ist ein bürstenloser 24-V-Gleichstrommotor mit 3 Phasen und 8 Polen. Es bietet eine Nenndrehzahl von 3000rpm und ein Drehmoment von 0,3Nm(42,48oz.in).
Die bürstenlosen Motoren der Serie 57BSD sind kostengünstige und leistungsstarke Motoren, die für Anwendungen mit niedrigem Drehmoment wie Kühlventilatoren, Luftpumpen und andere Haushaltsgeräte geeignet sind.

Elektrische Spezifikation

• Hersteller-Teilenummer: 57BSD76-24-01
• Phase: 3
• Pole: 8
• Nennspannung: 24V
• Nenndrehmoment: 0,3Nm(42,48oz.in)
• Nennleistung: 94W
• Nenngeschwindigkeit: 3000 ± 10%rpm
• Nennstrom: 5,40A
• Leerlaufgeschwindigkeit: 4400 ± 10%rpm
• Widerstand/Phase: 0,61±10%Ohms
• Induktivität/Phase: 0,56±20%mH
• GEGEN-EMF: 3,8±5%V/krpm
• Isolationsklasse: Klasse B

Physische Spezifikation

• Rahmengröße: 57 x 57mm
• Körperlänge: 76mm
• Wellendurchmesser: Φ8mm
• Schaftlänge: 21mm
• Schafttyp: D-Schnitt
• Anzahl der Leads: 8
• Leitungslänge: 500mm
• Sensor: Hall-Sensor
• Gewicht: 0,81kg

Verbindung
