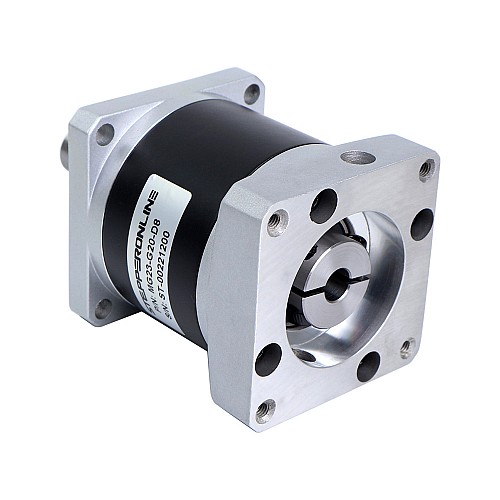

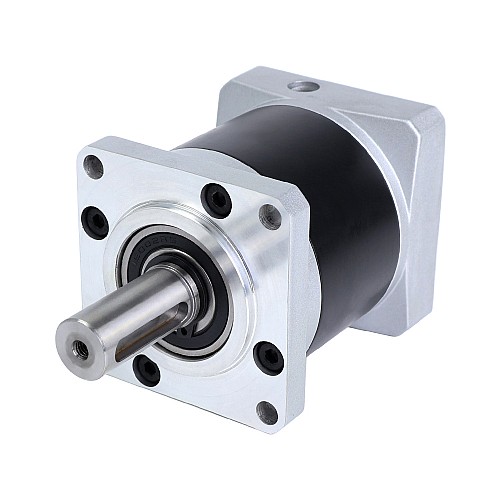

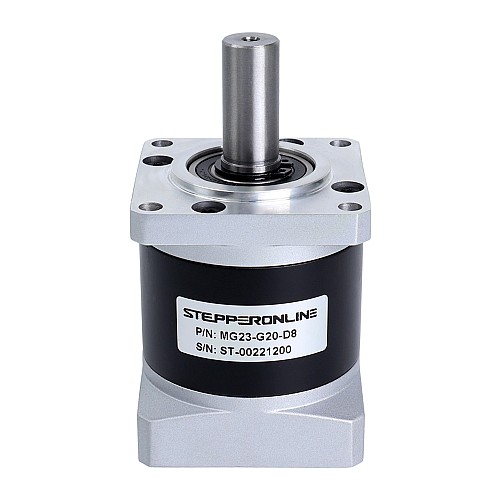

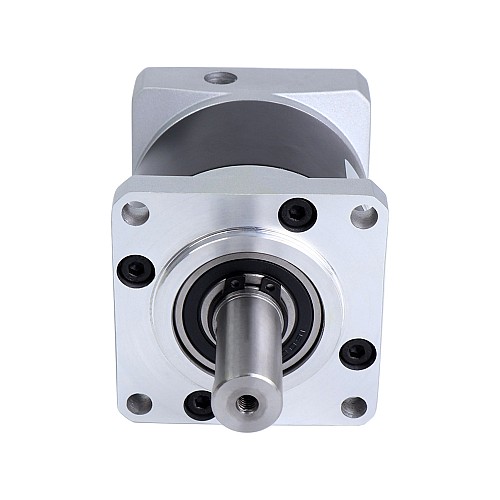

Planetengetriebe der Übersetzungsverhältnis 20:1 Spiel 45arc-min für Nema 23 Motor 8mmWelle

2 Bewertungen - + Bewertung

$24,84

5 + $24,02

10 + $23,25

50 + $22,53

100 + $21,85

Auf Lager: 200
Modell: MG23-G20-D8
Bruttogewicht: 0.93kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Die Größe dieses Getriebes beträgt 57 x 57mm und der Eingangswellendurchmesser beträgt 8mm. Dieses hochpräzise Planetengetriebe gehört zur MG-Serie mit einem Übersetzungsverhältnis von 20:1 und einem maximalen Zahnspiel von 45arc-min. Im Gegensatz zu den Stahlzahnrädern der Serie EG sind die Zahnräder der Serie MG pulvermetallurgisch hergestellt. Sie sind eine ausgezeichnete Wahl für Anwendungen, die eine hohe Genauigkeit bei niedrigen Kosten erfordern.

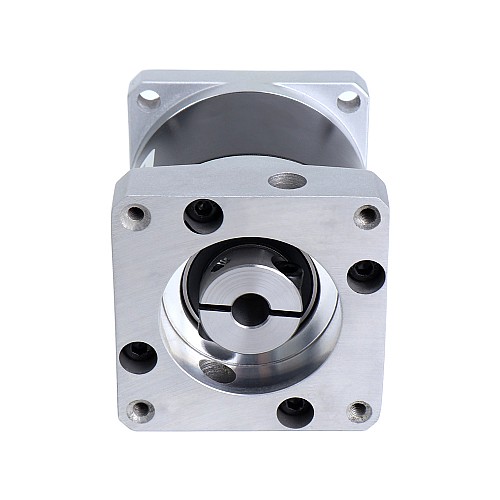

Dieses Inline-Planetengetriebe ist mit einer Eingangswellenkupplung ausgestattet, die an einen Standard-Schrittmotor mit 8 mm kurzer Welle nach Nema 23, einen bürstenlosen Gleichstrommotor und einen gebürsteten Gleichstrommotor passt.
Einer der passenden Motoren ist 23HS30-2904S, für andere Motoren wenden Sie sich bitte an unseren technischen Support für eine kundenspezifische Motorwelle.

Getriebespezifikationen

Teilenummer: MG23-G20-D8
Getriebetyp: Spur Getriebe
Getriebematerial: Pulvermetallurgie
Übersetzungsverhältnis: 20:1
Wirkungsgrad: 80%
Trägheitsmoment: 0.03kg·cm²
Spiel bei Leerlauf: <=45arcmin
Max.zulässiges Drehmoment: 25Nm(221.27lb-in)
Geräusch: <=55dB(1000rpm)/65dB(3000rpm)
Wasserdichte Bewertung: IP54
Lebensdauer: 20000Stunden

Physikalische Spezifikationen

Rahmengröße: 57 x 57mm
Länge des Getriebes: 68mm
Typ der Abtriebswelle: Passfeder
Durchmesser der Abtriebswelle: Φ14mm
Länge der Abtriebswelle: 34mm
Durchmesser der Eingangswelle: Φ8mm
Länge der Eingangswelle: 8-14mm

Diese MG-Getriebe sind nur für Kurzwellenmotoren mit einer Wellenlänge von 8–14mm geeignet.
Wenn Sie NEMA-23-Schrittmotoren mit Standardwelle (20–25mm) benötigen, wählen Sie bitte das MGL-Serienmodell: MGL23-G20-D8.

Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Durchmesser der Abtriebswelle(mm)	14
Durchmesser der Eingangswelle(mm)	8
Getriebelänge(mm)	55.5
Getriebematerial	Pulvermetallurgie
Getriebetyp	Spur Getriebe
Gewicht(g)	820
Inventarmethode	Spezielles Inventar
IP-Bewertung	54
Länge der Abtriebswelle(mm)	34
Länge der Eingangswelle(mm)	8 - 14
Passende Motorgröße	Nema 23 Schrittmotor
Produktserie	MG
Rahmengröße(mm)	57 x 57
Spiel	<=45 arcmin
Übersetzungsverhältnis(xx:1)	20

Durchmesser und Länge der Eingangs-/Ausgangswelle
Eingangs-/Ausgangswellentyp
Übersetzungsverhältnis

Feile	Größe
MG23-G20-D8_Full_Datasheet.pdf	54.14KB	Download
MG23-G20-D8.STEP	776.22KB	Download

Schnellsuche Abtriebswellentyp: Passfedernut, Gewicht(g): 820, Rahmengröße(mm): 57 x 57, Übersetzungsverhältnis(xx:1): 20, Spiel: <=45arcmin, Getriebetyp: Spur Getriebe, Durchmesser der Abtriebswelle(mm): 14, Länge der Abtriebswelle(mm): 34, Durchmesser der Eingangswelle(mm): 8, Länge der Eingangswelle(mm): 8 - 14, Getriebelänge(mm): 55.5, Passende Motorgröße: Nema 23 Schrittmotor, Produktserie: MG, Inventarmethode: Spezielles Inventar, Getriebematerial: Pulvermetallurgie
