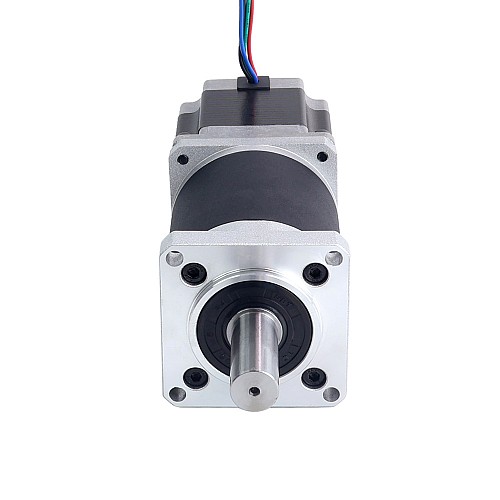

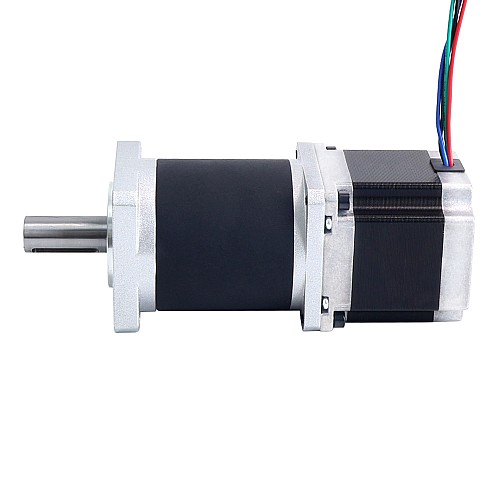

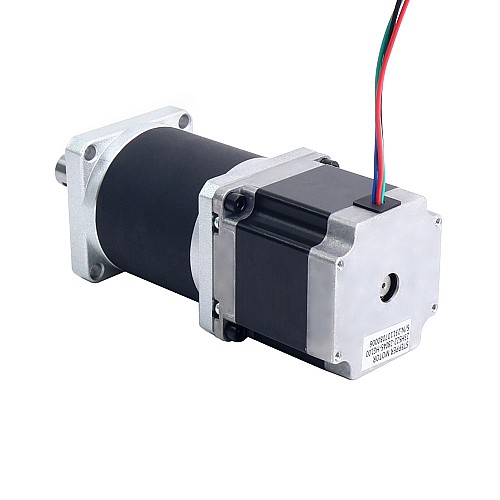

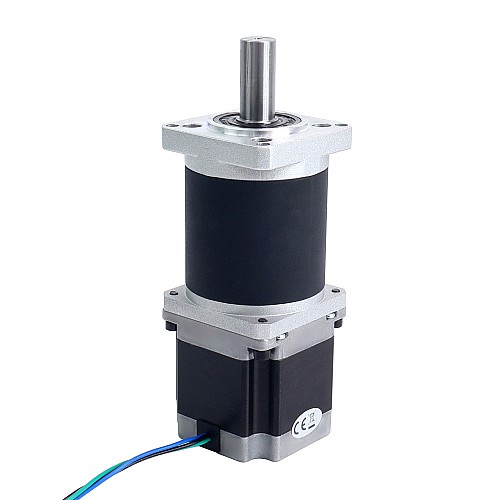

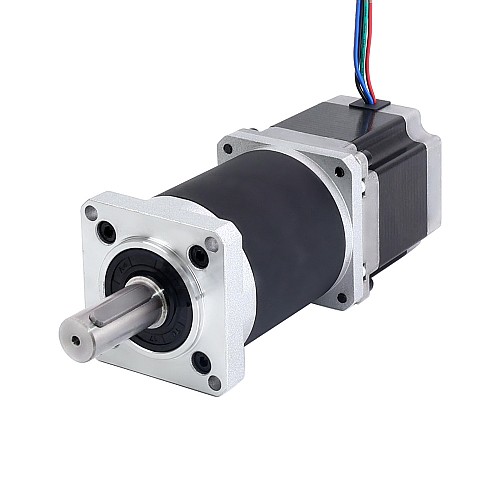

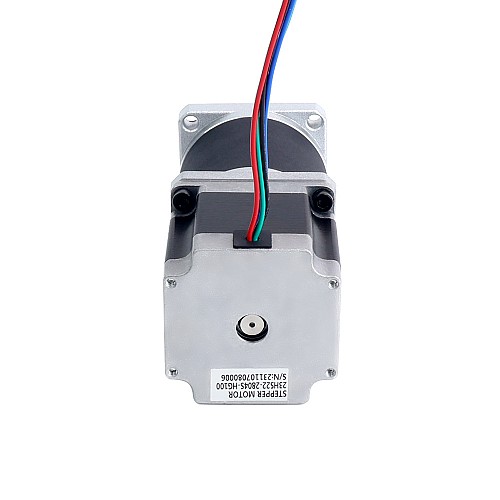

Motore Nema 23 L=55mm Rapporto di trasmissione 100:1 Riduttore epicicloidale ad alta precisione

0 recensioni - Scrivi una recensione

$91,84

5 + $87,31

10 + $83,20

50 + $79,46

100 + $76,04

En stock: 200
Modello: 23HS22-2804S-HG100
Peso lordo: 1.79kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore passo-passo Nema 23 con corpo da 55mm e corrente nominale 2,8A, integrato con un riduttore epicicloidale da 76mm di 100: 1 rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio speciale ma richiedono bassa velocità e / o coppia elevata.

Specifica Elettrica

Numero di parte: 23HS22-2804S-HG100
Tipo di motore: Bipolar Stepper
Angolo di passo: 0.018deg
Tenuta della coppia senza cambio: 105Ncm(148.69oz.in)
Corrente/fase nominale: 2,8A
Resistenza di fase: 0.9ohms
Induttanza: 2.8mH ± 20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche del cambio

Tipo di riduttore: Riduttore cilindrico
Materiale ingranaggio: Acciaio legato
Rapporto di riduzione: 100 :1
Efficienza: 75%
Gioco a vuoto: <=70arcmin
Coppia massima ammissibile: 25Nm(3540oz.in)
Momento ammissibile di coppia: 50Nm(7082oz.in)
Carico radiale massimo dell'albero: 250N
Temperatura ambiente: -10 - 50℃
Aumento della temperatura: MAX.80 ℃

Specifica Fisica

Dimensione telaio: 57 x 57mm
Altezza del motore: 55mm
Lunghezza del cambio: 76mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 34mm
Cava della chiavetta Lunghezza: 25mm
Numero di cavi: 4
Lunghezza del cavo: 320mm
Peso: 1690g

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Tipologia di prodotto
Tipologia di prodotto	Riduttore motore passo-passo
Specifica Elettrica
Tenuta della coppia senza cambio(N.m)	1.05
Specifica Fisica
Albero singolo/Albero doppio	Albero Singolo
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 23 (57 x 57)
Gioco	<=70 arcmin
Materiale ingranaggio	Acciaio legato
Metodo di inventario	Inventario dedicato
Rapporto di riduzione(xx:1)	100
Tipo di albero di uscita	Cava della chiavetta
Tipo di Riduttore	Planetario di precisione

File	Dimensione
23HS22-2804S-HG100.STEP	3.64MB	Download
23HS22-2804S-HG100_Torque_Curve.pdf	177.54KB	Download
23HS22-2804S-HG100_Full_Datasheet.pdf	56.78KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
