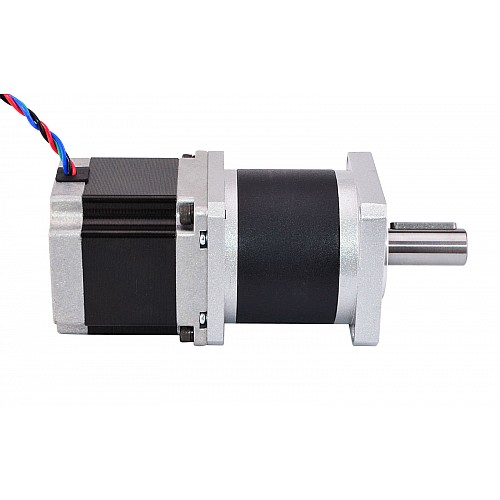

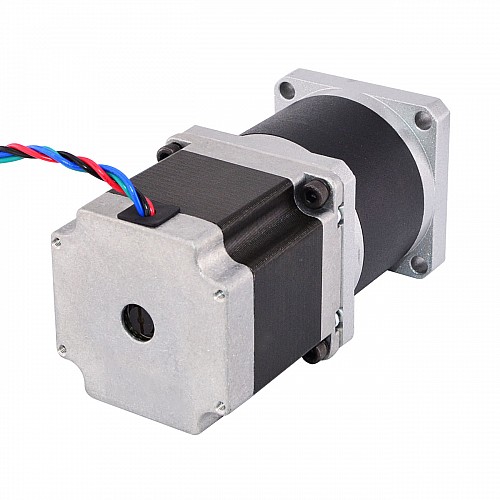

Motore Nema 23 L=55mm Rapporto di trasmissione 10:1 Riduttore epicicloidale ad alta precisione
$79,94
5 + $75,99
10 + $72,41
50 + $69,16
100 + $66,18
- En stock: 10000
- Modello: 23HS22-2804S-HG10
- Peso lordo: 1.50kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore passo-passo Nema 23 con corpo da 55mm e corrente nominale 2,8A, integrato con un riduttore epicicloidale da 54mm di 10: 1 rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio speciale ma richiedono bassa velocità e / o coppia elevata.
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS22-2804S-HG10
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 0.18deg
- Tenuta della coppia senza cambio: 103Ncm(146oz.in)
- Corrente/fase nominale: 2.8A
- Resistenza di fase: 0.9ohms
- Induttanza: 2.8mH ± 20%(1KHz)
Specifiche del cambio
- Tipo di Riduttore: Planetary
- Rapporto di riduzione: 10 :1
- Efficienza: 85%
- Backlash at No-load: <=0.8deg
- Coppia massima ammissibile: 6Nm(849.7oz.in)
- Momento ammissibile di coppia: 12Nm(1699oz.in)
- Carico radiale massimo dell'albero: 250N
- Temperatura ambiente: -10 - 90℃
- Classe di isolamento: B
- Rumore: <=50dB
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 55mm
- Lunghezza del cambio: 54mm
- Diametro dell'asse: Φ14mm
- Lunghezza asta: 34mm
- Key-way Lunghezza: 25mm
- Numero di cavi: 4
- Lunghezza del cavo: 320mm
- Peso: 1500g
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Specifica Elettrica | |
Corrente (A) | 2.8 |
Ha una curva di coppia/spinta? | Sì |
Induttanza(mH) | 2.8 |
Resistenza di fase(ohm) | 0.9 |
Tenuta della coppia senza cambio(N.m) | 1.03 |
Tipologia di prodotto | Riduttore motore passo-passo |
Bipolare/Unipolare | Bipolare |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 23 (57 x 57) |
Altezza del motore(mm) | 109 |
Tipo di Riduttore | Planetario di precisione |
Rapporto di riduzione(xx:1) | 10 |
Backlash at No-load | <=0.8deg |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero di uscita | chiavetta |
Diametro dell'asse(mm) | 14 |
Lunghezza asta(mm) | 34 |
Numero di cavi | 4 |
Lunghezza del cavo(mm) | 320 |
Peso(g) | 1500 |
