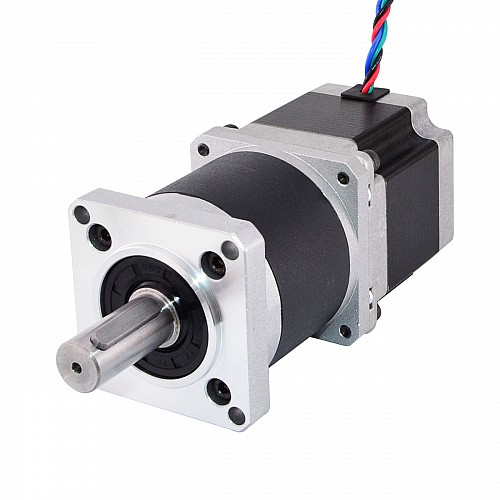

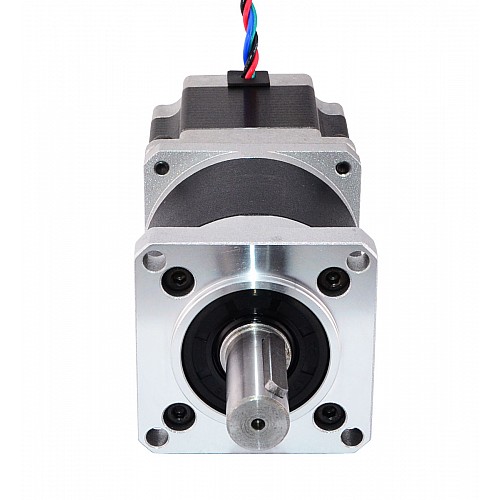

Motore Nema 23 L=55mm Rapporto di trasmissione 20:1 Riduttore epicicloidale ad alta precisione

Questo motore passo-passo Nema 23 con corpo da 55mm e corrente nominale 2,8A, integrato con un riduttore epicicloidale da 61.65mm di 20: 1 rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio speciale ma richiedono bassa velocità e / o coppia elevata.

Specifica Elettrica

• Codice Articolo del Costruttore: 23HS22-2804S-HG20
• Tipo di motore: Bipolar Stepper
• Angolo di passo: 0.09deg
• Tenuta della coppia senza cambio: 103Ncm(146oz.in)
• Corrente/fase nominale: 2.8A
• Resistenza di fase: 0.9ohms
• Induttanza: 2.8mH ± 20%(1KHz)

Specifiche del Riduttore

• Tipo di Riduttore: Planetary
• Rapporto di riduzione: 20 :1
• Efficienza: 75%
• Backlash at No-load: <=1.6deg
• Coppia massima ammissibile: 20Nm(2832.8oz.in)
• Momento ammissibile di coppia: 40Nm(5664oz.in)
• Carico radiale massimo dell'albero: 250N
• Temperatura ambiente: -10 - 50℃
• Classe di isolamento: B
• Rumore: <=50dB
• Aspettativa di vita: 6000h

Specifica Fisica

• Dimensione telaio: 57 x 57mm
• Altezza del motore: 55mm
• Lunghezza del cambio: 61.65mm
• Diametro dell'asse: Φ14mm
• Lunghezza asta: 34mm
• Key-way Lunghezza: 25mm
• Numero di cavi: 4
• Lunghezza del cavo: 320mm
• Peso: 1800g

Connessione
