Nema 23 Bipolar 1.8deg 1.89Nm(267.65oz.in) 3A 57x57x76,5mm 4 Fili

Nema 23 Bipolar 1.8deg 1.89Nm(267.65oz.in) 3A 57x57x76mm 4 Wires

I più venduti

Nema 23 Bipolar 1.8deg 1.89Nm(267.65oz.in) 3A 57x57x76,5mm 4 Fili

10 recensioni - Scrivi una recensione

$18,26

5 + $17,40

10 + $16,62

50 + $15,91

100 + $15,25

En stock: 200
Modello: 23HS30-3004S
Peso lordo: 1.20kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

USA

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

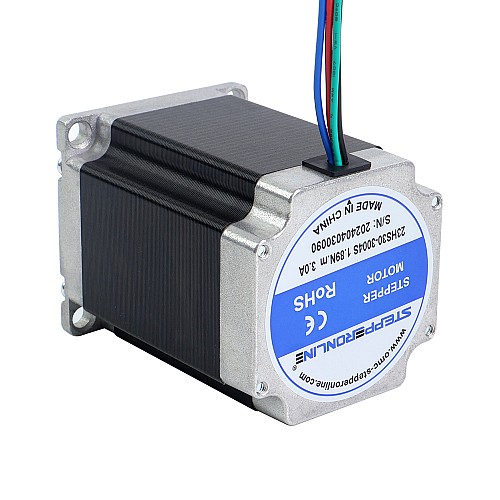

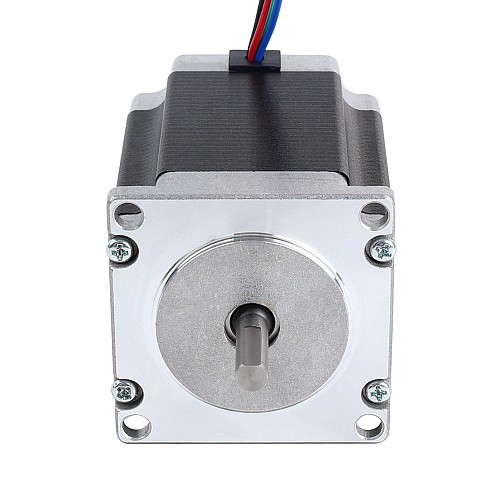

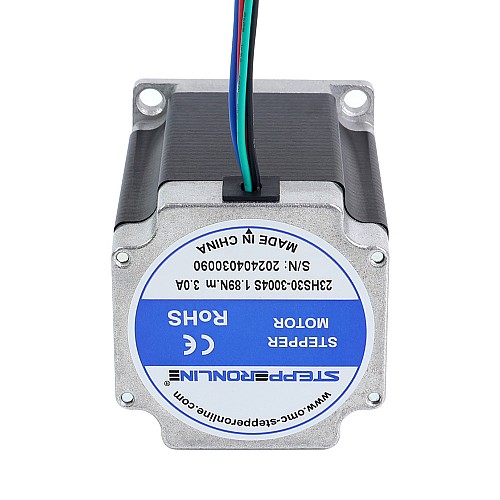

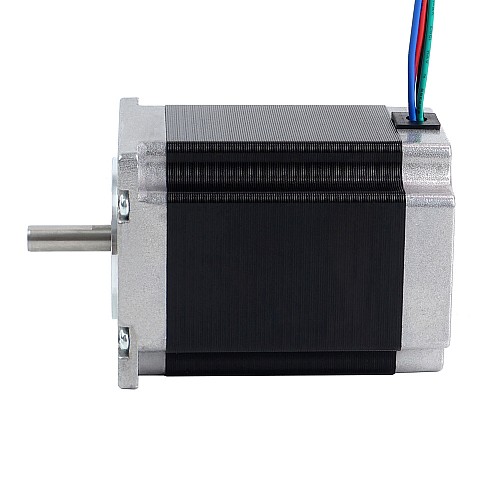

Questo è uno dei motori passo-passo Nema 23 più popolari, con angolo di passo di 1,8 gradi e dimensioni di 57x57x76,5mm. Ha 4 fili, ogni fase assorbe 3A, con coppia di tenuta di 1,89 Nm (267,65 oz.in).

Specifica Elettrica

Codice Articolo del Costruttore: 23HS30-3004S
Motor Type: Bipolare
Angolo di passo: 1.8deg
Coppia di tenuta: 1.89Nm(267.65oz.in)
Corrente/fase nominale: 3A
Resistenza di fase: 1.13ohms
Induttanza: 4.8mH±20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifica Fisica

Dimensione telaio: 57 x 57mm
Altezza del motore: 76,5mm
Diametro dell'asse: Φ6.35mm
Lunghezza asta: 21mm
D-cut Lunghezza: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 1.05kg

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Tipologia di prodotto
Tipologia di prodotto	Motore passo-passo ibrido
Specifica Elettrica
Angolo di passo(deg.)	1.8
Bipolare/Unipolare	Bipolare
Coppia di tenuta(Ncm)	189
Coppia di tenuta(oz.in)	267.65
Corrente nominale(A)	3
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	4.8
Resistenza di fase(ohms)	1.13
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Altezza del motore(mm)	76.5
Classificazione IP	40
Diametro dell'asse(mm)	6.35
Dimensione della cornice(mm)	Nema 23 (57 x 57)
Lunghezza asta(mm)	21
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Peso(g)	1050
Serie di prodotti	S
Tipo di albero di uscita	D

Albero motore
Cavo
Connettore
Encoder
Freno
Riduttore

File	Dimensione
23HS30-3004S.STEP	1.11MB	Download
23HS30-3004S_Torque_Curve.pdf	159.74KB	Download
23HS30-3004S_Full_Datasheet.pdf	218.76KB	Download
