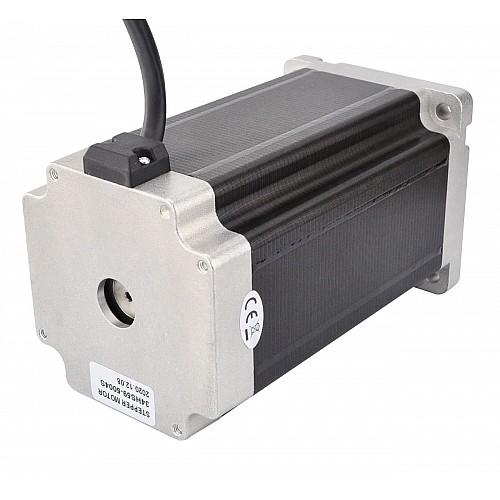

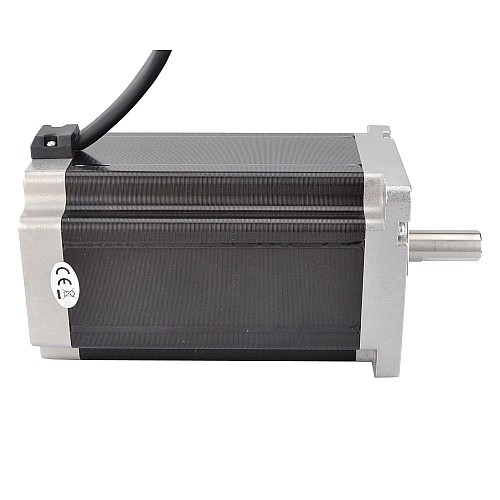

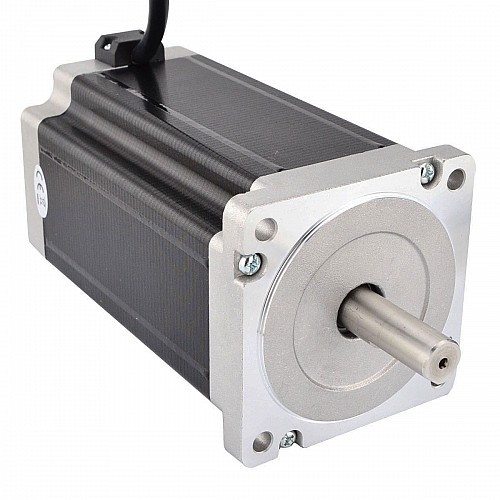

Motore passo-passo Nema 34 CNC ad alta coppia 13Nm(1841oz.in) 5A 86x86x150mm

2 recensioni - Scrivi una recensione

$72,14

5 + $69,68

10 + $67,37

50 + $65,22

100 + $63,20

En stock: Preordinare
Modello: 34HS59-5004S
Peso lordo: 5.55kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Questo prodotto ha una quantità minima ordinabile di 5

Cosa significa preordine?

Un prodotto in preordine è un articolo attualmente non disponibile. Al momento dell'ordine, avvieremo la produzione o l'approvvigionamento specificamente per il tuo acquisto.

Questo è il più potente motore passo-passo cnc Nema 34, con dimensioni 86x86x150mm. Ha 4 fili, ogni fase disegna 5.0A, con Coppia di tenuta 13Nm(1841oz.in).

Specifica Elettrica

Codice Articolo del Costruttore: 34HS59-5004S
Tipo di motore: Bipolare
Angolo di passo: 1.8deg
Coppia di tenuta: 13Nm(1841oz.in)
Corrente/fase nominale: 5.0A
Resistenza di fase: 1.0ohms
Induttanza: 11mH±20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifica Fisica

Dimensione telaio: 86 x 86mm
Altezza del motore: 150mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
D-cut Lunghezza: 25mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 5.3kg

Connessione

A+	A-	B+	B-
Red	Green	Yellow	Blue

Questo modello è stato interrotto. Quello sostitutivo è 34HS59-6004S.

Il motore è dotato di un cavo altamente flessibile che può essere piegato 8 milioni di volte senza rompersi.

Tipologia di prodotto
Tipologia di prodotto	Motore passo-passo ibrido
Specifica Elettrica
Angolo di passo(deg.)	1.8
Bipolare/Unipolare	Bipolare
Coppia di tenuta(Ncm)	1300
Coppia di tenuta(oz.in)	1841
Corrente nominale(A)	5
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	11
Resistenza di fase(ohms)	1
Specifica Fisica
Albero singolo/Albero doppio	Albero Singolo
Altezza del motore(mm)	151.5
Classificazione IP	40
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 34 (86 x 86)
Lunghezza asta(mm)	37
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Peso(g)	5300
Serie di prodotti	S
Tipo di albero di uscita	D

Albero motore
Cavo
Connettore
Encoder
Freno
Riduttore

File	Dimensione
34HS59-5004S.STEP	1.94MB	Download
34HS59-5004S_Full_Datasheet.pdf	122.91KB	Download
34HS59-5004S_Torque_Curve.pdf	214.29KB	Download

Tag: Tipo di albero di uscita: D, Diametro dell'asse(mm): 14, Lunghezza asta(mm): 37, Numero di cavi: 4, Lunghezza del cavo(mm): 500, Peso(g): 5300, Albero singolo/Albero doppio: Albero Singolo, Coppia di tenuta(Ncm): 1300, Corrente nominale(A): 5, Coppia di tenuta(oz.in): 1841, Bipolare/Unipolare: Bipolare, Angolo di passo(deg.): 1.8, Resistenza di fase(ohms): 1, Induttanza(mH): 11, Altezza del motore(mm): 151.5, Dimensione della cornice(mm): Nema 34 (86 x 86), Tipologia di prodotto: Motore passo-passo ibrido, Serie di prodotti: S, Classificazione IP: 40, Ha una curva di coppia/spinta?: Sì, Metodo di inventario: Inventario dedicato
