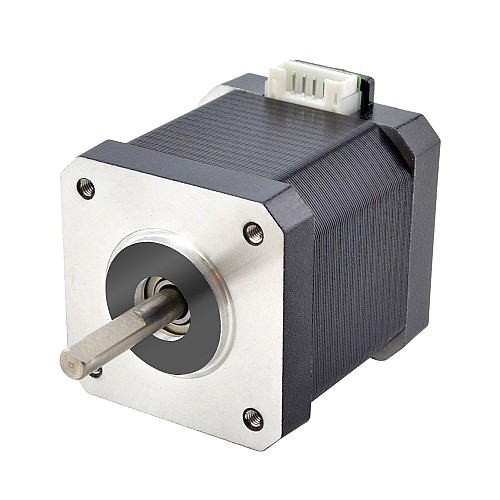

E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x42x48mm 4 fili con cavo e connettore da 1 m

E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x48mm 4 fili con cavo e connettore da 1 m
E Series Nema 17 bipolare 55Ncm(77.88oz.in) 2A 42x42x48mm 4 fili con cavo e connettore da 1 m
12 recensioni - Scrivi una recensione
$6,36
5 + $6,10
10 + $5,86
50 + $5,64
100 + $5,43
  • En stock: 10000
  • Modello: 17HE19-2004S
  • Peso lordo: 0.45kg
  • ETA dell'inventario DE:  31pcs 05-06-24(dd-mm-yy)
  • ETA dell'inventario statunitense:  10pcs 15-05-24(dd-mm-yy)
  • Certificato: ISO, CE, UKCA, RoHS

Opzioni disponibili

Acquista
Domanda
Aggiungi alla lista dei desideri Confronta
Spedizione entro 24 ore per gli articoli in stock!

Specifiche elettriche

  • Numero parte produttore: 17HE19-2004S
  • Tipo di motore: stepper bipolare
  • Angolo passo: 1,8gradi
  • Coppia di tenuta: 55Ncm(77,88oz.in)
  • Corrente/fase nominale: 2,0A
  • Resistenza di fase: 1,3 ohm
  • Induttanza: 2,4mH±20%(1KHz)

Specifiche fisiche

  • Dimensioni telaio: 42 x 42mm
  • Lunghezza del corpo: 48mm
  • Diametro albero: Φ5mm
  • Lunghezza albero: 24mm
  • Lunghezza taglio a D: 15mm
  • Numero di contatti: 4
  • Lunghezza cavo: 1000mm

Connessione

A+
A-
B+
B-
Nero
Blu
Verde
Rosso
Si noti che la sequenza di cablaggio di 17HE19-2004S e 17HS19-2004S1 è diversa e non possono essere sostituite direttamente l'una con l'altra.
Specifica Elettrica
Angolo di passo(deg.) 1.8
Corrente nominale(A) 2
Ha una curva di coppia/spinta? Sì
Induttanza(mH) 2.4
Resistenza di fase(ohm) 1.3
Tipologia di prodotto Motore passo-passo ibrido
Bipolare/Unipolare Bipolare
Coppia di tenuta(Ncm) 55
Coppia di tenuta(oz.in) 77.88
Specifica Fisica
Metodo di inventario Inventario dedicato
Dimensione della cornice(mm) Nema 17 (42 x 42)
Serie di prodotti E
Altezza del motore(mm) 48
Albero singolo/Albero doppio Albero singolo
Tipo di albero di uscita D
Diametro dell'asse(mm) 5
Lunghezza asta(mm) 24
Numero di cavi 4
Lunghezza del cavo(mm) 1000



  • Albero motore
  • Cavo
  • Connettore
  • Encoder
  • Freno
  • Riduttore


File Dimensione
17HE19-2004S.STEP 1.02MB Download
17HE19-2004S_Torque_Curve.pdf 139.98KB Download
17HE19-2004S Full_Datasheet 117.61KB Download
