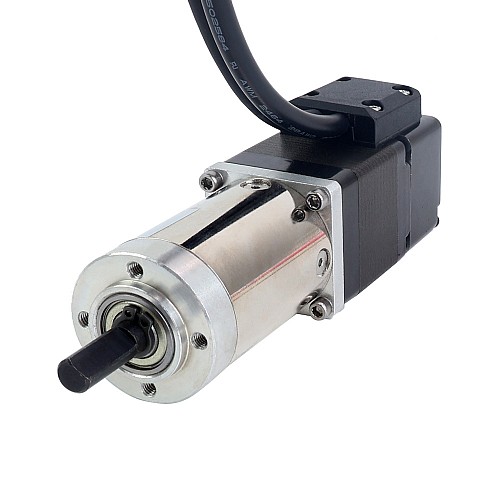

Nema 11 Stepper con ingranaggio ad anello chiuso L=32mm Rapporto di trasmissione 100:1 Encoder 1000PPR(4000CPR)
$88,63
5 + $83,77
10 + $79,42
50 + $75,50
100 + $71,95
- En stock: 10000
- Modello: 11HS12-1004D-E1000-PG100
- Peso lordo: 0.35kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Si tratta di un motore passo-passo Nema 11 ad anello chiuso con un riduttore epicicloidale 99.548:1 e un encoder ottico incrementale da 1000 ppm (4000 cpr). Sa taille compacte, ses capacités de positionnement précises et son couple élevé le rendent parfait pour les applications disposant d'espaces limités et nécessitant une haute précision et un couple élevé à basse vitesse.
Specifiche del motore
- Codice articolo del produttore: 11HS12-1004D-E1000-PG100
- Tipo di motore: passo-passo bipolare
- Angolo di passo senza cambio: 1,8 gradi
- Coppia di tenuta senza cambio: 0,06Nm(8,5oz.in)
- Corrente/fase nominale: 1,0A
- Resistenza di fase: 2,0ohms
- Induttanza: 1,5mH±20%(1KHz)
- Numero di lead: 4
- Lunghezza cavo: 300mm
Specifiche del cambio
- Tipo di cambio: planetario
- Lunghezza del cambio: 42,7mm
- Rapporto di trasmissione: 99.548:1
- Efficienza: 70%
- Diametro albero: Φ6mm
- Lunghezza albero: 18mm
- Gioco a vuoto: <=3 gradi
- Coppia massima consentita: 3Nm(424.84oz.in)
- Momento di coppia consentito: 5Nm(708.06oz.in)
Specifiche dell'encoder
- Tipo di circuito di uscita: tipo differenziale
- Tipo di encoder: incrementale ottico
- Risoluzione dell'encoder: 1000PPR(4000CPR)
- Canali del segnale di uscita: 3 canali
- Tensione di alimentazione minima: 4,5V
- Tensione di alimentazione massima: 5,5V
- Tensione di uscita ad alto livello: 2,4V - Vcc
- Tensione di uscita a basso livello: ≤ 0,4V
Connessione
Fissa |
1 |
2 |
3 |
4 |
Motore |
A+ |
A- |
B+ |
B- |
Colore |
Nero |
Verde |
Rosso |
Blu |
Codificatore |
VCC |
GND |
EA+ |
EA- |
EB+ |
EB- |
EZ+ |
EZ- |
Colore |
Rosso |
Nero |
Bianco |
Giallo |
Arancione |
Grigio |
Verde |
Blu |
Specifica Elettrica | |
Corrente nominale(A) | 1.0 |
Induttanza(mH) | 1.5 |
Motore passo-passo con | Encoder/Riduttore |
Resistenza di fase(ohm) | 2.0 |
Tipologia di prodotto | Motore con encoder, freno e cambio |
Coppia di tenuta(Ncm) | 6 |
Tipo di circuito di uscita | Differenziale |
Tipo di encoder | Ottico incrementale |
Risoluzione dell'encoder | 1000PPR |
Canali del segnale di uscita | 3 |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 11 (28 x 28) |
Altezza del motore(mm) | 32 |
Tipo di Riduttore | Riduttore epicicloidale serie PG |
Rapporto di riduzione(xx:1) | 100 |
Tipo di albero di uscita | D |
Diametro dell'asse(mm) | 6 |
Lunghezza asta(mm) | 18 |
File | Dimensione | |
---|---|---|
11HS12-1004D-E1000-PG100_Full_Datasheet.pdf | 128.87KB | Download |
