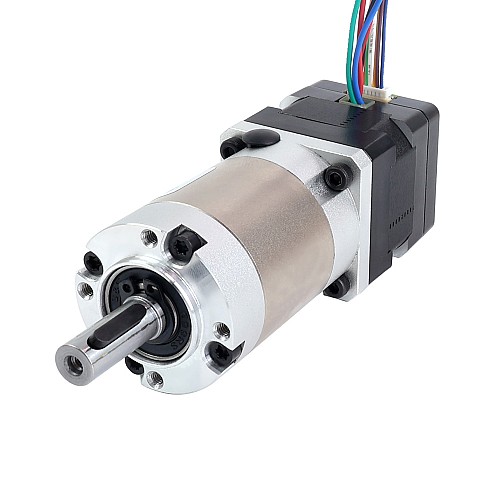

Motore passo-passo Nema 14 rapporto di trasmissione del cambio 20:1 e codificatore magnetico 1000PPR(4000CPR)

Motore passo-passo Nema 14 con rapporto di trasmissione del cambio ad alta precisione 20:1 e codificatore magnetico 1000PPR(4000CPR) - 14HS11-1004D-EGS20-AR4 | StepperOnline

Motore passo-passo Nema 14 rapporto di trasmissione del cambio 20:1 e codificatore magnetico 1000PPR(4000CPR)

0 recensioni - Scrivi una recensione

$98,76

5 + $88,72

10 + $80,53

50 + $73,72

100 + $67,98

En stock: 200
Modello: 14HS11-1004D-EGS20-AR4
Peso lordo: 0.43kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore è una versione aggiornata del motore 14HS11-1004D-PG19-AR4 ed è il motore J6 nel kit AR4-MK3. È integrato con un riduttore epicicloidale ad alta precisione con rapporto di trasmissione 20:1 e un encoder con 3 canali e risoluzione 1000PPR (4000CPR). Ha una precisione maggiore e può soddisfare anche i requisiti più elevati per altre applicazioni.

Specifiche elettriche

Codice articolo del produttore: 14HS11-1004D-EGS20-AR4
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta senza riduttore: 12,5Ncm(17,7oz.in)
Corrente/fase nominale: 1,0A
Resistenza di fase: 3,5ohms
Induttanza: 3,5mH ± 20%(1KHz)

Specifiche del cambio

Tipo di cambio: planetario
Rapporto di trasmissione: 20:1
Efficienza: 94%
Gioco a vuoto: <=20arcmin
Massimo. Coppia consentita: 8,5Nm(1203,7oz.in)
Momento di coppia consentito: 17Nm(2407.4oz.in)
Temperatura ambiente: -10 - 500°C(14°F~122°F)
Classe di isolamento: B 130°C[266°F]
Aumento della temperatura: MAX.80°C

Specifiche dell'encoder

Tipo di circuito di uscita: differenziale
Tipo di encoder: incrementale magnetico
Risoluzione dell'encoder: 1000PPR(4000CPR)
Canali del segnale di uscita: 3 canali
Tensione di alimentazione minima: 3,3V
Tensione di alimentazione massima: 5,5V
Corrente di uscita: 20mA
Alta tensione in uscita: 5V
Bassa tensione in uscita: 0,2V
Frequenza di uscita massima: 400kHZ

Specifiche fisiche

Lunghezza del corpo: 77,5mm
Lunghezza motore: 28mm
Lunghezza del cambio: 49,5mm
Diametro albero anteriore: Φ8mm
Lunghezza albero anteriore: 20mm
Lunghezza chiavetta: 12mm
Numero di lead: 4
Lunghezza cavo: 500mm
Peso: 0,38kg

Collegamento motore ed encoder

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Codificatore	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Filo	Rosso	Nero	Marrone	Arancione	Blu	Verde	Giallo	Bianco

Tipologia di prodotto
Tipologia di prodotto	Motore con encoder, freno e cambio
Specifica Elettrica
Bipolare/Unipolare	Bipolare
Canali del segnale di uscita	3
Coppia di tenuta(oz.in)	17.7
Corrente (A)	1.0
Ha una curva di coppia/spinta?	No
Induttanza(mH)	3.5
Motore passo-passo con	Encoder/Riduttore
Resistenza di fase(ohms)	3.5
Risoluzione dell'encoder	1000PPR
Tenuta della coppia senza cambio(N.m)	0.125
Tipo di circuito di uscita	Differenziale
Tipo di encoder	Magnetico Incrementale
Specifica Fisica
Albero singolo/Albero doppio	Albero Singolo
Altezza del motore(mm)	84
Classificazione IP	40
Diametro dell'asse(mm)	8
Dimensione della cornice(mm)	Nema 14 (35 x 35)
Gioco	<=20 arcmin
Lunghezza asta(mm)	20
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Rapporto di riduzione(xx:1)	20
Tipo di albero di uscita	Cava della chiavetta
Tipo di Riduttore	Riduttore epicicloidale serie EGS
