Servomoteur DC RS485 série DSY 400W 24-70VDC 1,27Nm avec frein 3000rpm Codeur incrémental 17 bits IP65

0 commentaires - Écrire une critique

$129.09

5 + $125.53

10 + $122.16

50 + $118.97

100 + $115.94

Auf Lager: 200
Modèle: DSY-RS400L2B2-M17S
Poids brut: 3.09kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

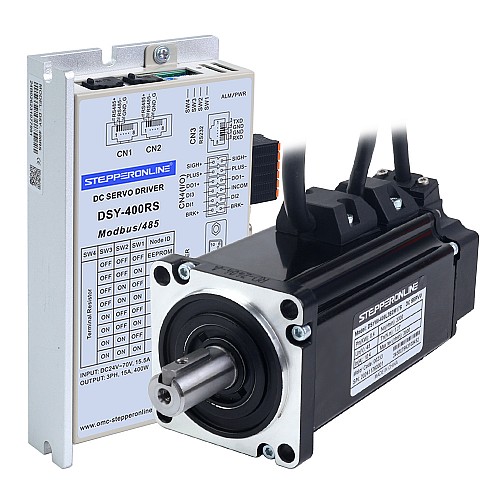

Il s'agit du dernier système servo DC de la série DSY, composé d'un servomoteur 48VDC 400W avec un frein 24V 7,3W et un servomoteur 24-70VDC 400W. Le servomoteur a un couple nominal de 1,27Nm, un couple de pointe de 3,81Nm et une vitesse nominale de 3000rpm.
Il est livré en standard avec un codeur incrémental magnétique monotour 17 bits et adopte une conception à haute densité de puissance, lui permettant de fournir une puissance élevée dans une taille compacte, atteignant 3 fois la surcharge instantanée. La nouvelle conception du circuit magnétique réduit l'ondulation du couple, minimisant les vibrations pendant le fonctionnement et offrant une sortie de couple plus fluide.
Il peut être largement utilisé dans diverses applications telles que les robots mobiles (AMR, AGV), les robots de service, les robots spéciaux, l'entreposage et le tri logistiques, les équipements médicaux, les instruments et les industries textiles légères, où les contraintes de tension et de taille sont importantes.

Articles du kit

1 x DSY-400RS: pilote de servomoteur DC 400W à impulsion/RS485
1 x DSY60-400L2B2M17S: servomoteur DC 400W 48V 3000rpm 1,27Nm avec frein 17 bits encodeur IP65
1 x P1-DS-03P15M: moteur 3,0m Câble
1 x P1-DS-03M-S: câble de frein de 3,0m
1 x E2-DS-03AM: câble d'encodeur de 3,0m
1 x RS232-5: câble de débogage de 1,0m

Spécification du servomoteur

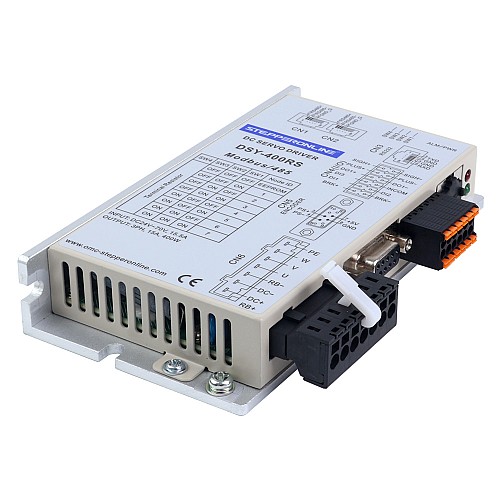

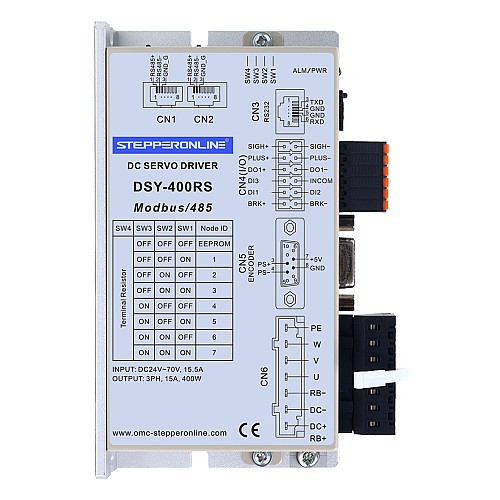

Numéro de pièce: DSY-400RS
Courant de sortie continu: 15,0A
Courant de sortie maximal: 48,0A
Entrée d'alimentation: 24-70VDC
Puissance nominale: 400W
Dimension: 141 * 75,5 * 25,4mm

Spécification du servomoteur

Numéro de pièce: DSY60-400L2B2M17S
Puissance nominale: 400W
Tension nominale: 48V DC
Couple nominal: 1,27Nm
Couple maximal: 3,81Nm
Courant nominal: 10,2A
Vitesse nominale: 3000rpm
Const. de couple: 0,124N.m/A
Résistance ligne-ligne: 0,33ohms ± 10%
Inductance ligne-ligne: 0,65mH ± 20%
Inertie: 0,51kg*m²*10^-4
Codeur: codeur incrémental magnétique monotour 17 bits
Pôles: 10
Indice de protection IP: IP65
Diamètre de l'arbre: 14mm
Couple de maintien du frein: 1,52Nm
Tension de freinage: 24V DC
Puissance de freinage: 7,3W
Courant de freinage: 0,32A
Longueur du câble: 3m (les longueurs optionnelles sont de 1,5m et 5m)

Veuillez télécharger le logiciel de débogage pour servomoteurs série DSY ici.

Pour en savoir plus sur les différences entre tous les servomoteurs vendus sur STEPPERONLINE, veuillez vous référer à cet article.

Le logiciel de débogage série DSY de STEPPERONLINE a été développé et testé sur Windows 10, L'utilisation d'autres versions de Windows peut entraîner des problèmes de compatibilité(par ex. texte illisible) ou affecter les fonctionnalités du logiciel.

Spécification électrique
Avec frein	Oui
Couple de pointe(Nm)	3.81
Couple évalué(Nm)	1.27
Modes de contrôle	Impulsion/RS485
Puissance nominale(W)	3400
Résolution du codeur	17bit
Tension d'entrée(V)	24 - 70VDC
Tension Nominale(V)	48VDC
Type d'encodeur	Magnétique Incrémental
Vitesse de pointe(rpm)	3800
Vitesse nominale(rpm)	3000
Spécification physique
Diamètre d'arbre(mm)	14
Indice IP	65
Intégré ou non	Non
Méthode d'inventaire	Inventaire dédié
Prise aviation ou pas	Non
Taille du cadre(mm)	60 x 60

Fichier	Taille
DSY-400RS.STEP	16.58MB	Download
DSY60-400L2B2M17S.STEP	2.69MB	Download
DSY60-400L2B2M17S_Full_Datasheet.pdf	134.7KB	Download
DSY-RS Series Low-voltage Servo Drive User manual (V1.0).pdf	14.58MB	Download
