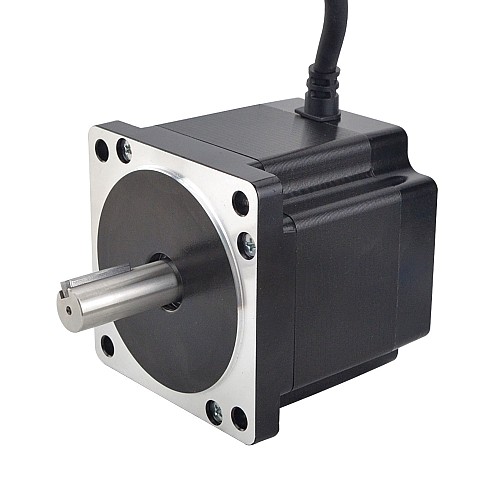

Moteur pas à pas Nema 34 série S bipolaire 1.8deg 4.8Nm(679.74oz.in) 6.0A 86x86x80mm 4 fils

0 commentaires - Écrire une critique

$34.90

5 + $33.25

10 + $31.76

50 + $30.39

100 + $29.14

Auf Lager: 200
Modèle: 34HS31-6004S
Poids brut: 2.54kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Allemagne

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Ce moteur pas à pas bipolaire Nema 23 avec un angle de pas de 1,8degré et une taille de 86x86x80mm. Il a 4 fils, chaque phase consomme 6,0A, avec un couple de maintien de 4,8Nm(679,74oz.in).

Spécification électrique

Numéro de pièce du fabricant: 34HS31-6004S
Nombre de phase: 2
Angle de pas: 1.8deg
Couple de maintien: 4.8Nm(679.74oz.in)
Courant/phase: 6.0A
Résistance/phase: 0.42ohms± 10%
Inductance: 3.8mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 86 x 86mm
Longueur du moteur: 80mm
Diamètre d'arbre: Φ14mm
Longueur de l'arbre: 37mm
Longueur de Rainure de clavette: 25mm
Nombre de cable: 4
Longueur de Cable: 500mm
Poids: 2.5kg

Connexion

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Moteur pas à pas hybride
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	480
Couple de maintien(oz.in)	679.74
Courant évalué(A)	6.0
Inductance(mH)	3.8
Résistance/phase(ohms)	0.42
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	14
Indice IP	40
Longueur de Cable(mm)	500
Longueur de l'arbre(mm)	37
Longueur du moteur(mm)	80
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	4
Poids(g)	2334
Serie de produits	S
Taille du cadre(mm)	Nema 34 (86 x 86)
Type d'arbre de sortie	Rainure de clavette

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
34HS31-6004S.STEP	1.98MB	Download
34HS31-6004S_Torque_Curve.pdf	275.57KB	Download
34HS31-6004S_Full_Datasheet.pdf	218.69KB	Download
