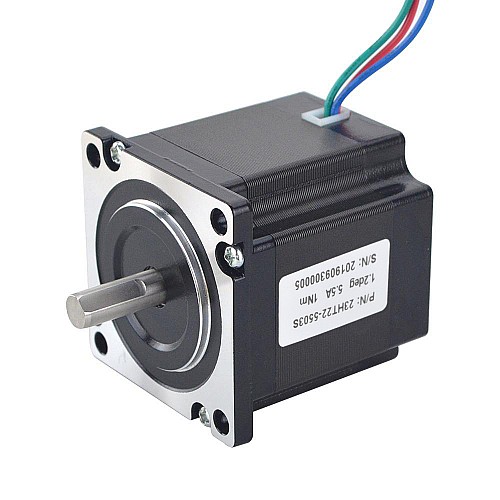

P Série Nema 23 1.2deg 3-phase Moteur pas à pas 5.5A 1Nm(141.64oz.in)

0 commentaires - Écrire une critique

$22.18

5 + $21.13

10 + $20.18

50 + $19.32

100 + $18.52

Auf Lager: 200
Modèle: 23HT22-5503S
Poids brut: 0.77kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro de pièce du fabricant: 23HT22-5503S
Nombre de phase: 3
Angle de pas: 1.2deg
Couple de maintien: 1Nm(141.64oz.in)
Courant/phase: 5.5A
Résistance/phase: 0.45ohms
Inductance/phase: 0.98mH±20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 57 x 57mm
Longueur du moteur: 55.5mm
Diamètre d'arbre: Φ8mm
Longueur de l'arbre: 21mm
Longueur de D-cut: 15mm
Longueur de fil: 500mm
Poids: 0.72kg

Connexion

U	V	W
Vert	Rouge	Bleu

Type de produit
Type de produit	Moteur pas à pas triphasé
Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.2
Classe d'isolation	B 130C(266F)
Couple de maintien(Ncm)	100
Couple de maintien(oz.in)	141.64
Courant évalué(A)	5.5
Inductance(mH)	0.98
N ° de phase	3
Open-loop/Closed-loop	Open-loop
Résistance/phase(ohms)	0.45
Spécification physique
Arbre simple/Arbre double	Arbre simple
Diamètre d'arbre(mm)	8
Longueur de Cable(mm)	500
Longueur de l'arbre(mm)	21
Longueur du moteur(mm)	55.5
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	3
Poids(g)	720
Serie de produits	S
Taille du cadre(mm)	Nema 23 (57 x 57)
Type d'arbre de sortie	D

Arbre moteur
Câble
Connecteur
Encodeur
Frein
Boîte de vitesses

Fichier	Taille
23HT22-5503S.STEP	2.2MB	Download
23HT22-5503S_Full_Datasheet.pdf	130.99KB	Download
