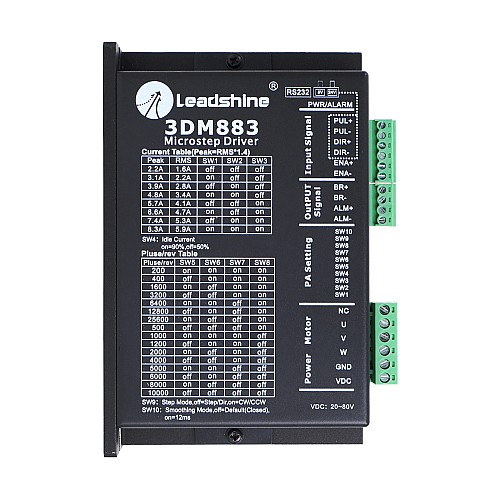

Leadshine Pilote pas à pas numérique triphasé 0,5-8,3A 20-80VCC pour Moteur Nema 23, 24, 34
$82.32
5 + $77.33
10 + $72.91
50 + $68.97
100 + $65.43
- Auf Lager: 10000
- feu: Leadshine
- Modèle: 3DM883
- Poids brut: 0.70kg
- Certifiée: ISO, CE, UKCA
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Convient à une large gamme de moteurs pas à pas triphasés, de la taille de cadre NEMA 23 à 34. Il peut être utilisé dans différents types de machines, telles que les découpeuses laser, les marqueurs laser, les tables X-Y de haute précision, les étiqueteuses et bientôt. Ses caractéristiques uniques font du 3DM883 une solution idéale pour les applications nécessitant à la fois une fluidité à basse vitesse et des performances à haute vitesse.
Caractéristiques principales :
- Sorties Défaut et Frein
- Certifié CE et conforme RoHS
- Protections contre les surtensions et les surintensités
- Sélecteur de tension logique 5V/24V, réglage par défaut 24V
- Démarrage progressif sans "saut" lors de la mise sous tension
- Réduction du courant de repos à 50 % ou 90 % de sélection via SW4
- Commande de pas et de direction(PUL/DIR) ou CW/CCW(double impulsion)
- Lissage des commandes de contrôle configurable pour réduire les vibrations du moteur
- Fréquence d'entrée d'impulsion maximale de 400KHz dans un cycle de service de 50 %
- Résolutions de 16 micropas de 200 à 25 600 via des commutateurs DIP, ou de 200 à 51 200 via un logiciel(augmentation de 100)
- 8 réglages de courant de sortie de 2,2 à 8,3A via des commutateurs DIP ou de 0,5 à 8,3A via le logiciel(augmentation de 0,1)
- Anti-résonance pour un couple optimal, un mouvement très fluide, un faible échauffement et un faible bruit du moteur
Spécifications électriques :
- Courant de sortie : 0,5 ~ 8,3A(5,9 RMS)
- Tension d'entrée : 20 ~ 80VCC(typique 24 - 60VCC)
- Courant du signal logique : 7 ~ 16mA(typique 10mA)
- Fréquence d'entrée d'impulsion : 0 à 500kHz
- Largeur d'impulsion minimale : 1,2μS
- Résistance d'isolement : 500MΩ
Environnement de fonctionnement et autres spécifications(Tj = 25℃/77℉) :
- Refroidissement : refroidissement naturel ou refroidissement forcé
- Environnement : évitez la poussière, le brouillard d'huile et les gaz corrosifs
- Température ambiante : 0℃ - 65℃
- Humidité : 40 %HR-90 %HR
- Température de fonctionnement : 0℃ - 50℃
- Vibration : 10-55Hz / 0,15mm
- Température de stockage : -20℃ - 65℃
- Poids : environ 500g(17,6oz)
Spécification électrique | |
Intégré avec Pulser | Non |
Max. Courant de sortie RMS(A) | 5.9 |
Modes de contrôle | Mode d'impulsion |
N ° de phase | 3 |
Référence de tension d'entrée(V) | 24 - 80DC |
Retour de l'encodeur | Non |
Sortie d'alarme | Oui |
Sortie de frein | Oui |
type de produit | Pilote et contrôleur de moteur pas à pas |
Tension d'entrée(V) | 20 - 80DC |
Courant de sortie(A) | 0.5 - 8.3 |
Microstep(Steps/rev.) | 200 - 25600 |
Max. Entrée d'impulsion(kHZ) | 400 |
Largeur d'impulsion(μs) | 1.2 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
