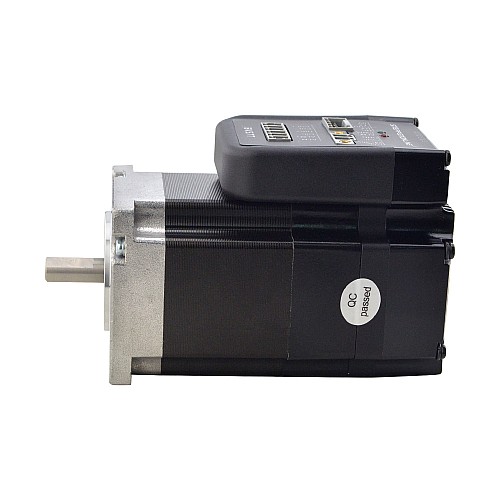

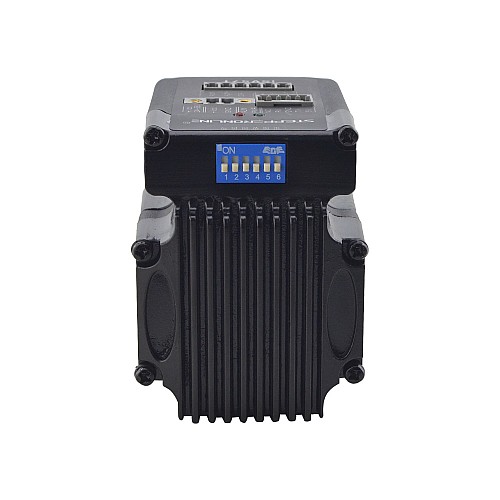

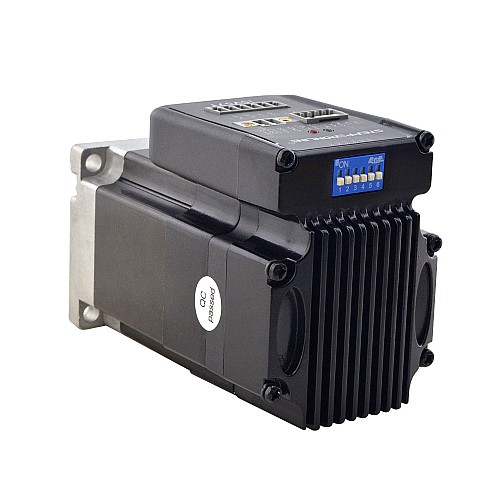

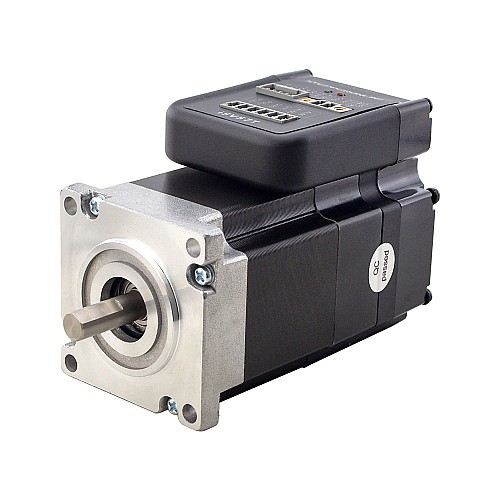

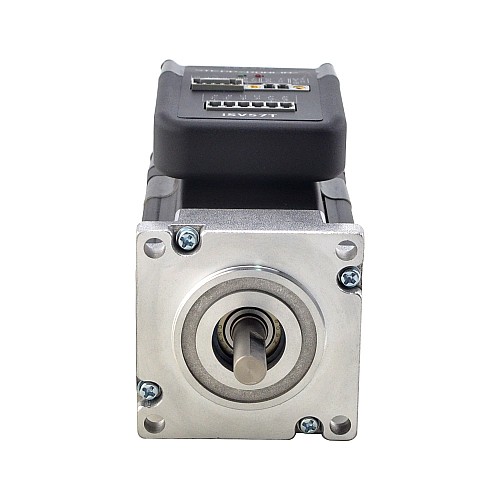

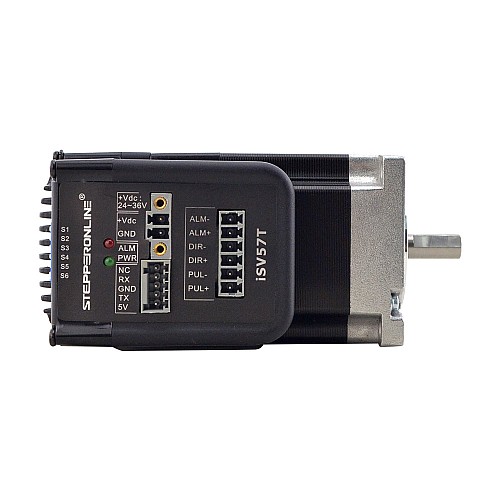

Servomoteur facile intégré NEMA 23 90W 3000rpm 0.3Nm(42.49oz.in) Servomoteur 20-50VDC - Arbre court

Le servomoteur intégré iSV57T-090S est un moteur sans balais intégré de 57mm avec encodeur 16bits et servo variateur. Avec une taille très compacte et avec tous les composants intégrés, l'iSV57T-090S peut économiser de l'espace de montage, éliminer la connexion du codeur et le temps de câblage du moteur, réduire les interférences et couper / réduire les coûts de câbles et de main-d'œuvre. Taille compacte intégrée pour économiser de l'espace de montage et du temps d'installation, et réduire les interférences électriques.

Principales caractéristiques

• Tension d'entrée 20-50VDC, courant de crête de sortie 0-6A
• Entrée de commande de pas et de direction pour le contrôle de position
• Taille de montage compatible avec moteur pas à pas
• Mouvement moteur fluide et excellent temps de réponse
• Entrées de commande isolées d'impulsion, de direction
• Sorties en position et de défaut vers des contrôleurs de mouvement externes pour des commandes système complètes
• Protection contre les surtensions, les surintensités et les erreurs de position

Spécifications électriques

• Numéro d'article: iSV57T-090S
• Puissance nominale(W): 90W
• Tension d'entrée: +20~50VDC(Typical 36VDC)
• Couple évalué(Nm/oz.in): 0.3/42.49(Nm/oz.in)
• Couple de pointe(Nm/oz.in)): 0.9/127.47(Nm/oz.in)
• Vitesse nominale(rpm): 3000rpm
• Vitesse de pointe(rpm): 4000rpm
• Courant de crête de sortie: 0~6A
• Encodeur : encodeur incrémental
• Courant du signal logique: 7~16mA(Typical 10mA)
• Fréquence d'entrée d'impulsion: 0~300kHz
• Tension d'impulsion: 5V(Connect a 2K ohm resistor in series, if it is 24V)
• Résistance d'isolement: 100MΩ

Spécifications physiques

• Taille du cadre: 57 x 57mm
• La longueur du corps: 108mm
• Diamètre d'arbre: 8mm
• D-cut Longueur d'arbre: 15mm
• Longueur d'arbre: 21mm
• Poids: 0.95kg

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

• Refroidissement: Refroidissement naturel ou refroidissement forcé
• Environnement: Éviter la poussière, le brouillard d'huile et les gaz corrosifs
• Température ambiante: 0℃ － 40℃
• Humidité: 40%RH－90%RH
• Température de fonctionnement: 70℃ Max
• Vibration: 10-50Hz / 0.15mm
• Température de stockage: -20℃ － 65℃

Liste de colisage

• 1 x iSV57T-090S
• 1 x CABLE-PC-i(PJ) : Câble RS232
