Discontinué

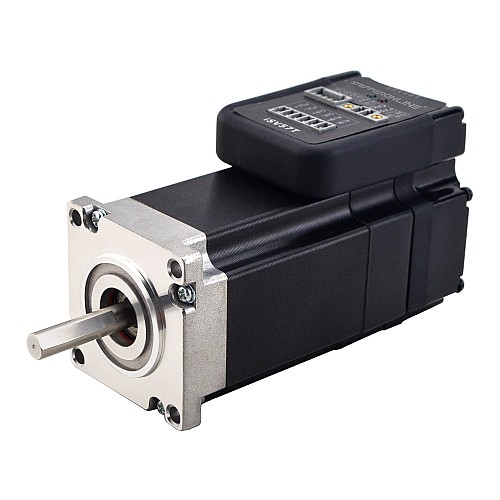

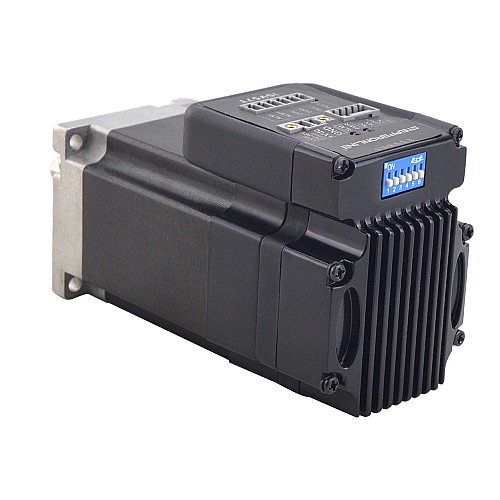

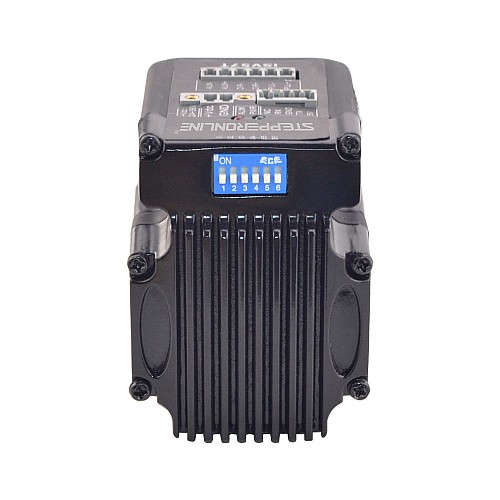

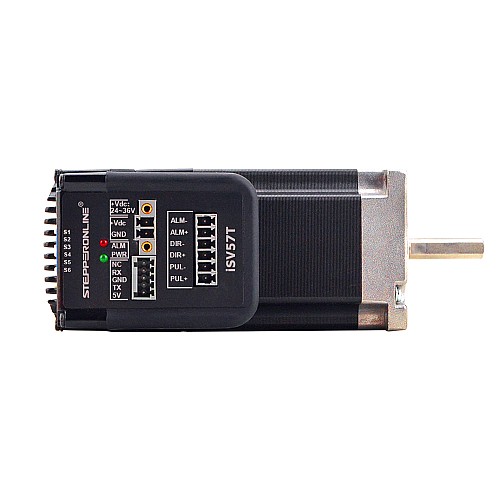

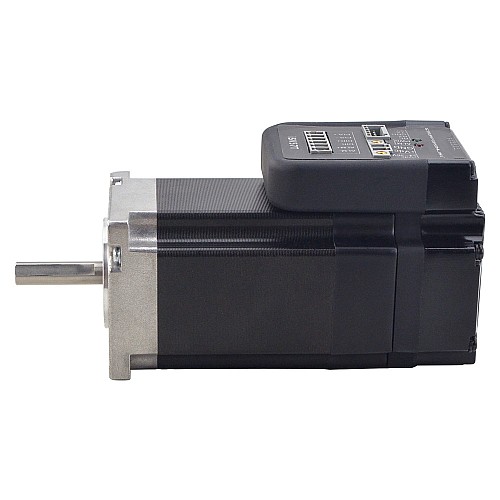

Servomoteur facile intégré NEMA 23 130W 3000rpm 0.45Nm(63.73oz.in) 20-50VDC
$0.00
- Auf Lager: 1
- Modèle: iSV57T-130
- Poids brut: 1.45kg
- Certifiée: ISO, CE
Ce produit a une quantité minimale de 999
Le servomoteur intégré iSV57T-130 est un moteur sans balais intégré de 57mm avec encodeur 16bits et servo variateur. Avec une taille très compacte et avec tous les composants intégrés, l'iSV57T-130 peut économiser de l'espace de montage, éliminer le temps de connexion du codeur et le câblage du moteur, réduire les interférences et réduire / réduire les coûts de câbles et de main-d'œuvre. Taille compacte intégrée pour économiser de l'espace de montage et du temps d'installation, et réduire les interférences électriques.
L'iSV57T-130S est similaire à ce moteur, mais possède un arbre de sortie plus court. Les différences entre ces deux moteurs sont les suivantes.
| Modèle | Longueur de l'arbre | Longueur de l'arbre de coupe en D |
 |
 |
15mm |
 |
 |
27mm |
Principales caractéristiques
- Tension d'entrée 20-50VDC, courant de crête de sortie 0-6A
- Entrée de commande de pas et de direction pour le contrôle de position
- Taille de montage compatible avec moteur pas à pas
- Mouvement moteur fluide et excellent temps de réponse
- Entrées de commande isolées d'impulsion, de direction
- Sorties en position et de défaut vers des contrôleurs de mouvement externes pour des commandes système complètes
- Protection contre les surtensions, les surintensités et les erreurs de position
Spécifications électriques
- Numéro d'article: iSV57T-130
- Puissance nominale(W): 130W
- Tension d'entrée: +20~50VDC(Typical 36VDC)
- Couple évalué(Nm/oz.in): 0.45/63.73(Nm/oz.in)
- Couple de pointe(Nm/oz.in): 1.1/155.80(Nm/oz.in)
- Vitesse nominale(rpm): 3000rpm
- Vitesse de pointe(rpm): 4000rpm
- Courant de crête de sortie: 0~6A
- Courant du signal logique: 7~16mA(Typical 10mA)
- Fréquence d'entrée d'impulsion: 0~300kHz
- Tension d'impulsion: 5V(Connect a 2K ohm resistor in series, if it is 24V)
- Résistance d'isolement: 100MΩ
Spécifications physiques
- Taille du cadre: 57 x 57mm
- La longueur du corps: 128mm
- Diamètre d'arbre: 8mm
- D-cut Longueur d'arbre: 27mm
- Longueur d'arbre: 33mm
- Poids: 1.25kg
Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉)
- Refroidissement: Refroidissement naturel ou refroidissement forcé
- Environnement: Éviter la poussière, le brouillard d'huile et les gaz corrosifs
- Température ambiante: 0℃ － 40℃
- Humidité: 40%RH－90%RH
- Température de fonctionnement: 70℃ Max
- Vibration: 10-50Hz / 0.15mm
- Température de stockage: -20℃ － 65℃
Liste de colisage
- 1 x iSV57T-130
- 1 x CABLE-PC-i(PJ) : Câble RS232
Si vous avez besoin d'une interface USB pour vous connecter au PC, veuillez acheter un câble C006 supplémentaire.
Afin de correspondre aux réducteurs planétaires de la série EG, nous avons raccourci l'arbre du moteur de 33mm à 21mm. Le nouveau numéro de modèle est : iSV57T-130S. Nous pensons qu'un arbre plus court n'affectera pas la plupart des applications, nous remplacerons donc progressivement ce modèle par la version plus courte.
La valeur de la tension n'affecte pas le couple nominal du servomoteur, mais elle affecte la vitesse nominale du moteur. Plus la tension est faible, plus la vitesse nominale que le moteur peut atteindre est faible.
Pour en savoir plus sur les différences entre tous les servomoteurs vendus sur STEPPERONLINE, veuillez vous référer à cet article.
