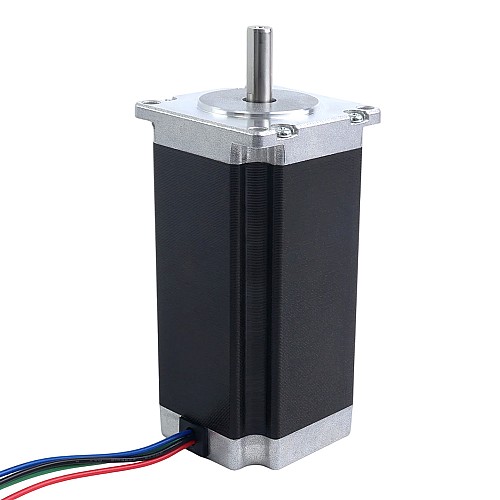

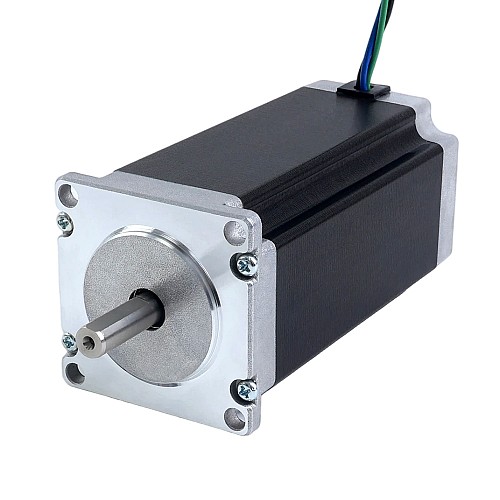

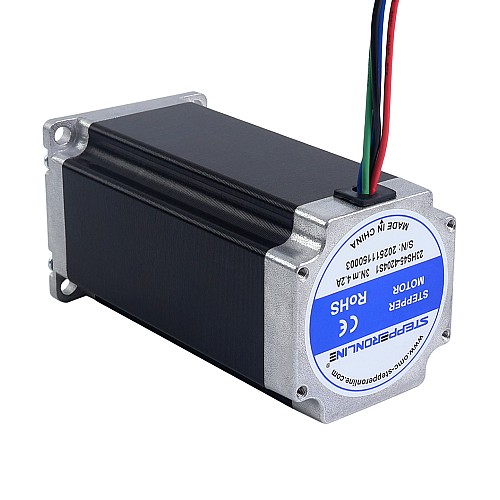

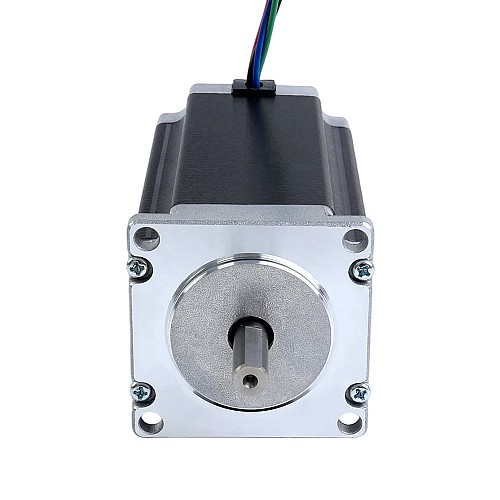

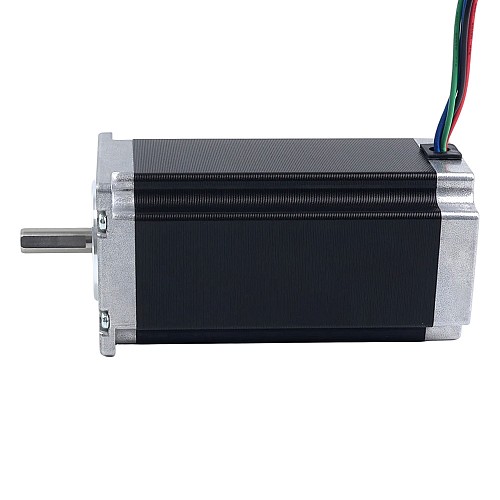

Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas

Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
Nema 23 Bipolaire 3Nm(425oz.in) 8mm Diamètre 4.2A 57x57x113mm 4 Fils Moteur pas à pas
1 commentaires - Écrire une critique
$28.70
5 + $27.35
10 + $26.12
50 + $25.00
100 + $23.97
  • Auf Lager: 10000
  • Modèle: 23HS45-4204S1
  • Poids brut: 1.77kg
  • ETA de l’inventaire DE:  30pcs 04-07-24(dd-mm-yy)
  • Certifiée: ISO, CE, UKCA, RoHS

Options disponibles

Ajouter au panier
Question
Ajouter à la liste de souhaits Comparez ce produit
Expédié sous 24 heures pour les articles en stock!

C'est le plus puissant moteur pas à pas Nema 23, avec Angle de pas 1.8deg et taille 57x57x113mm. Il a 4 fils, chaque phase dessine 4.2A, avec Couple de maintien 3.0Nm(425oz.in).Différent du diamètre d'arbre standard de 10mm, le diamètre d'arbre de ce moteur est de 8mm.


Spécification électrique

  • Numéro de pièce du fabricant: 23HS45-4204S1
  • Type de moteur: bipolaire
  • Angle de pas: 1.8deg
  • Couple de maintien: 3.0Nm(425oz.in)
  • Courant/phase: 4.2A
  • Résistance/phase: 0.88ohms
  • Inductance: 3.4mH±20%(1KHz)

Spécification physique

  • Dimensions: 57 x 57mm
  • Longueur du moteur: 113mm
  • Diamètre d'arbre: Φ8mm
  • Longueur de l'arbre: 24mm
  • Longueur de D-cut: 20mm
  • Nombre de cable: 4
  • Longueur de Cable: 400mm
  • Poids: 1.668kg

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu
Spécification électrique
A une courbe de couple/poussée ? Oui
Angle de pas(deg.) 1.8
Courant évalué(A) 4.2
Inductance(mH) 3.4
Résistance/phase(ohm) 0.88
type de produit Moteur pas à pas hybride
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 300
Couple de maintien(oz.in) 425
Spécification physique
Indice IP 40
Méthode d'inventaire Inventaire dédié
Serie de produits S
Taille du cadre(mm) Nema 23 (57 x 57)
Longueur du moteur(mm) 113
Arbre simple/Arbre double Arbre simple
Type d'arbre de sortie D
Diamètre d'arbre(mm) 8
Longueur de l'arbre(mm) 24
Nombre de cable 4
Longueur de Cable(mm) 400
Poids(g) 1668



  • Arbre moteur
  • Câble
  • Connecteur
  • Encodeur
  • Frein
  • Boîte de vitesses


Fichier Taille
23HS45-4204S1_Full_Datasheet.pdf 118.38KB Download
23HS45-4204S1_Torque_Curve.pdf 277.54KB Download
23HS45-4204S1 3D Wiring 1.11MB Download
