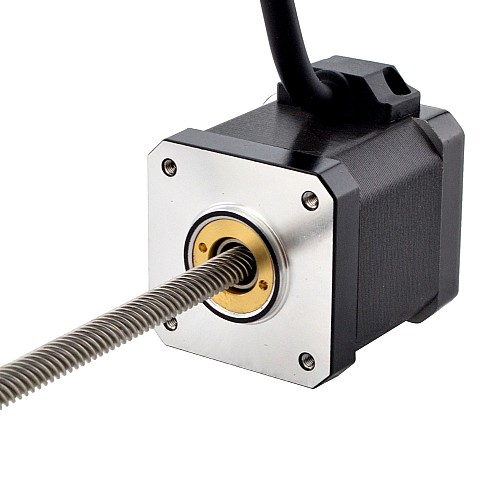

Moteur Linéaire Acme non captif NEMA 17 2,5A Fil de vis empilé 12,7mm(0,5") Longueur de fil 200mm

0 commentaires - Écrire une critique

$33.79

5 + $32.77

10 + $31.82

50 + $30.91

100 + $30.06

Auf Lager: 10000
Modèle: 17N19S2504WF5-200RS
Poids brut: 0.52kg
Certifiée: ISO, CE, RoHS

Options disponibles

Livraison de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures pour les articles en stock!

Ce modèle est un moteur pas à pas linéaire à vis non captive Nema 17 avec une longueur du moteur de 48mm, un angle de pas de 1,8 degré et un courant nominal de 2,5A. Il est intégré à un diamètre de Φ6,35mm(0,25"), une longueur de vis mère de 200mm(7,8740") et un écrou à vis POM, la course linéaire est de 12,7mm(0,5") par tour. Il a les caractéristiques de haute performance, longue durée de vie, faible bruit et haute efficacité.

● Comment commander un moteur linéaire personnalisé ? Moteur pas à pas linéaire personnalisé

● Si vous n'avez que l'ancien numéro de pièce, obtenez le nouveau ici Afficher les détails

● Comment avons-nous nommé le moteur linéaire ? Construction du numéro de pièce

Spécification électrique

Numéro de pièce du fabricant: 17N19S2504WF5-200RS
Type de moteur: Non-Captive
Angle de pas: 1.8°
Couple de maintien: 0.5Nm(70.82oz.in)
Courant/phase: 2.5A
Résistance/phase: 0.8ohms
Inductance: 1.8mH±20%(1KHz)

Spécification physique

Dimensions: 42 x 42mm
Longueur du moteur: 48mm
Longueur de la vis mère: 200mm(7.8740")
Diamètre de la vis mère: Φ6.35mm(0.25")
Résolution/pas: 0.0635mm(0.0025")
Plomb: 12.7mm(0.5")
Nombre de cable: 4
Nombre de démarrages de thread: 8
Longueur de Cable: 500mm

Connexion

A+	A-	B+	B-
Rouge	Rouge/blanc	Vert	Vert/blanc

Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Courant évalué(A)	2.5
Inductance(mH)	1.8
Résistance/phase(ohm)	0.8
Type de moteur linéaire	Non-Captive
Bipolaire/Unipolaire	Bipolaire
Spécification physique
Diamètre de la vis mère(mm)	6.35
Indice IP	40
Longueur de la vis-mère(mm)	200
Méthode d'inventaire	Inventaire dédié
Plomb(mm)	12.7
Résolution/pas(mm)	0.0635
Taille du cadre(mm)	Nema 17 (42 x 42)
Longueur du moteur(mm)	48
Nombre de cable	4
Longueur de Cable(mm)	500

Fichier	Taille
17N19S2504WF5-200RS_Full_Datasheet.pdf	138.18KB	Download
17N19S2504WF5-200RS.STEP	338.09KB	Download
17N19S2504WF5-200RS_Thrust_Force_Curve.pdf	189.17KB	Download
