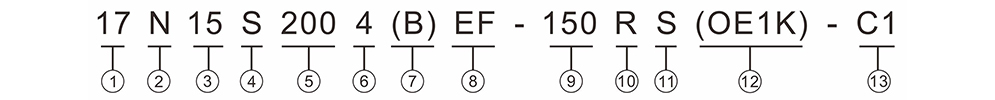

Numérotation des pièces des moteurs linéaires
Chaque moteur linéaire a un numéro de catalogue unique pour faciliter l'identification des pièces pour l'identification et la commande.
Le tableau suivant est conçu comme une référence rapide pour identifier le type de moteur, les dimensions et la longueur de la vis mère, etc.
① Taille du moteur | Code[NEMA] | 6 | 8 | 11 | 14 | 17 | 23 | 24 | 34 |
---|---|---|---|---|---|---|---|---|---|
Taille[mm] | 14x14 | 20x20 | 28x28 | 35x35 | 42x42 | 57x57 | 60x60 | 86x86 | |
② Type d'actionneur linéaire |
E = Actionneur Linéaire Externe N = actionneur linéaire non captif C = Vérin électrique (captif) Actionneur linéaire |
||||||||
③ Longueur du moteur | XX = X.Xinch, par ex. 15 = 1,5 pouces | ||||||||
④ Angle de pas |
S = 1,8° M = 0,9° |
||||||||
⑤ Courant nominal / Phase | XXX = X.XX [A]/Phase, par ex. 200=2.0A | ||||||||
⑥ Nombre de fils conducteurs |
4 = 4 fils volants 6 = 6 fils volants 8 = 8 fils volants |
||||||||
⑦ Vis à billes | B est une vis à billes, aucune n'est une vis trapézoïdale | ||||||||

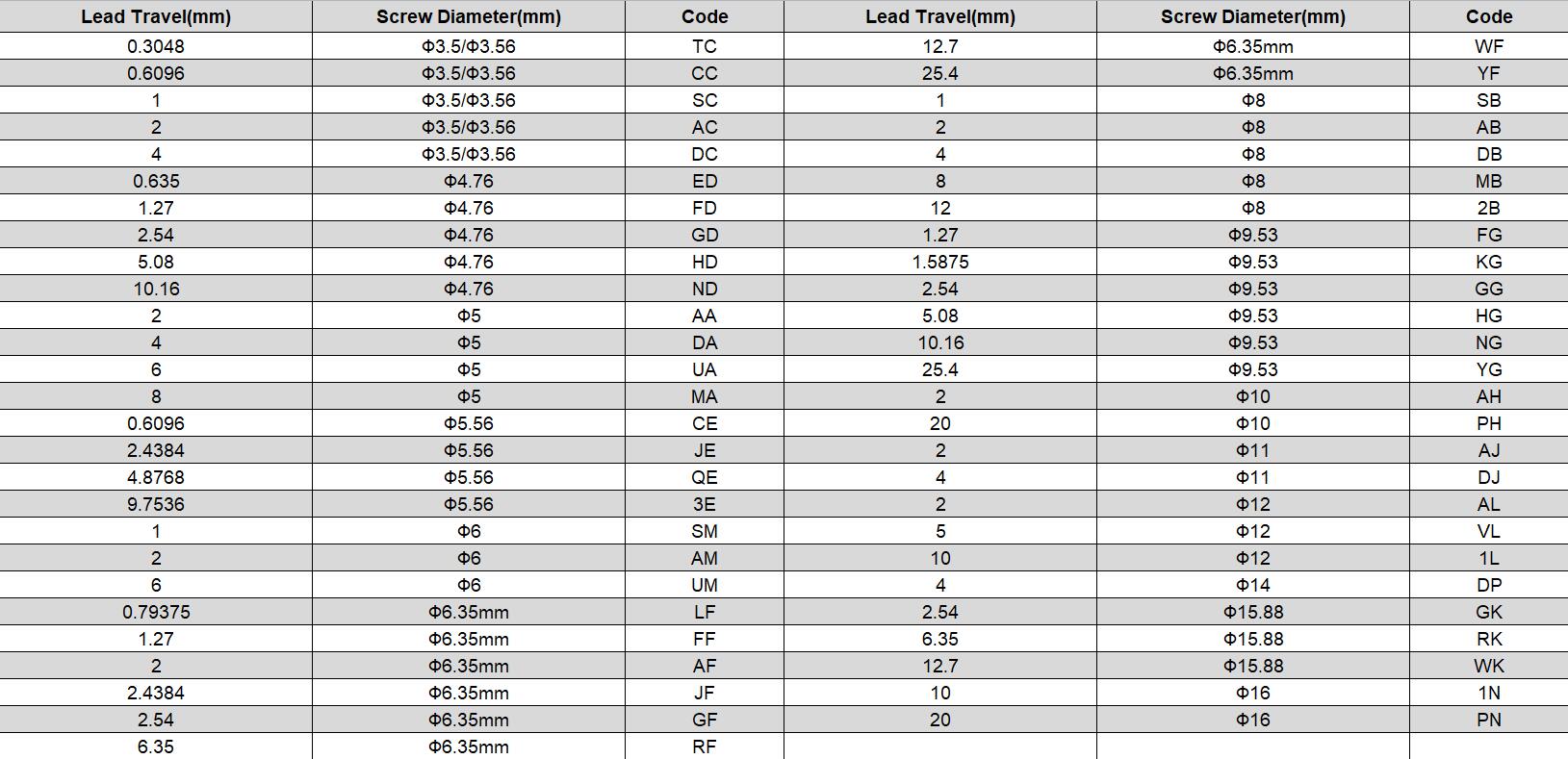

⑧ Code vis mère/vis à billes | Veuillez consulter le tableau de sélection des codes de vis ci-dessous individuellement | ||||||||
⑨ Longueur de la vis mère | XXX = longueur de la vis mère XXX mm |
||||||||
⑩ Direction du fil | R = Droite
L= Gauche |
||||||||
⑪ Style d'écrou |
S = Écrou à Bride Standard [Actionneur Linéaire Externe] A = Écrou anti-jeu [Linéaire externe / Linéaire non captif] B = écrou en laiton D = Écrou anti-jeu en laiton |
||||||||
⑫ Option d'encodeur | OE = Encodeur optique, 1K=1000PPR(4000CPR) ME = Encodeur magnétique, 1K=1000PPR(4000CPR) P = bouton manuel B = Frein X = arbre arrière R = Encodeur prêt |
||||||||
⑬ Moteur personnalisé | CX=Code personnalisé, [X signifie nombre, numéroté à partir de 1, selon la séquence] Commander ici |
