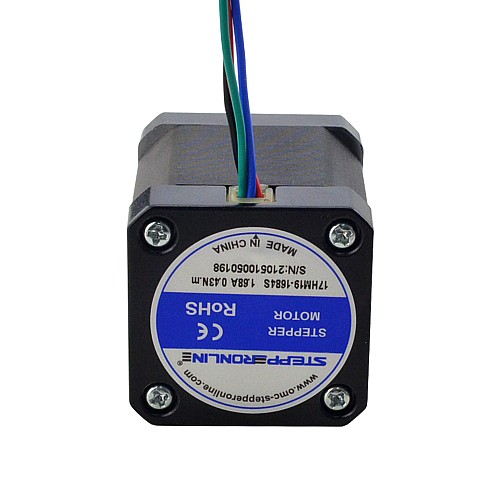

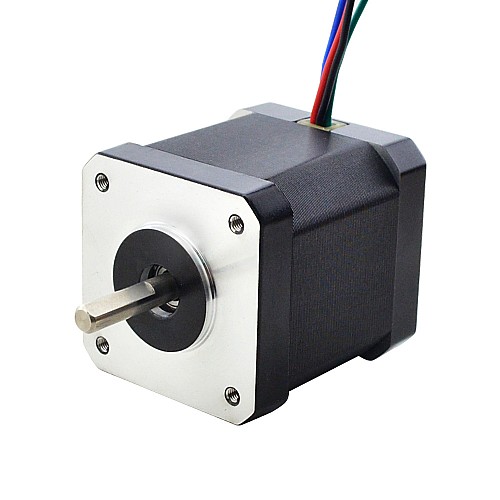

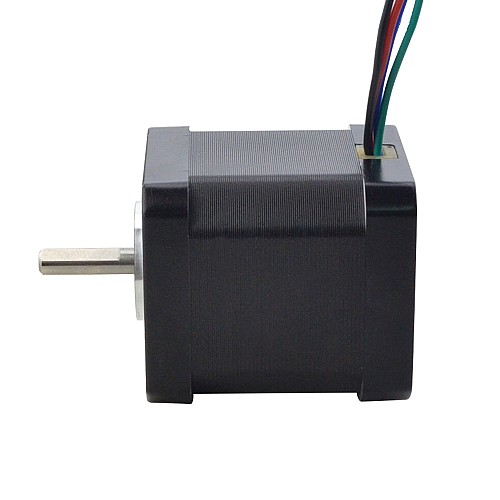

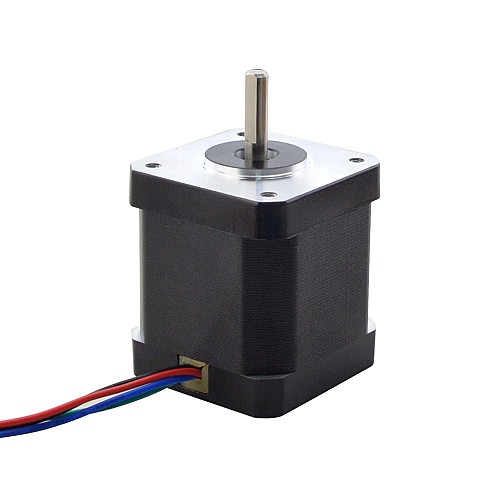

Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils

Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
Nema 17 Bipolaire 0.9deg 44Ncm (62.3oz.in) 1.68A 2.8V 42x42x47mm 4 Fils
$15.40
5 + $14.26
10 + $13.69
50 + $13.12
100 + $12.55
  • Modèle: 17HM19-1684S
  • État des stocks: 401
  • SKU: 17HM19-1684S

Options disponibles

Ce moteur pas à pas bipolaire Nema 17 avec Angle de pas 0.9deg et taille 42x42x47mm. Il dispose de 4 fils, chaque phase dessine le courant 1.68A, Couple de maintien 44Ncm (62.3oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 17HM19-1684S
  • Type de moteur: bipolar
  • Angle de pas: 0.9 deg
  • Couple de maintien: 44Ncm(62.3oz.in)
  • Courant/phase: 1.68A
  • Résistance/phase: 1.65ohms
  • Inductance: 4.1mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 42 x 42mm
  • Longueur du moteur: 47mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 20mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 500mm
  • Poids: 370g

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

Ressources

Spécification électrique
Angle de pas(deg.) 0.9
Courant évalué(A) 1.68
Inductance(mH) 4.1
Résistance/phase(ohm) 1.65
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 44
Couple de maintien(oz.in) 62.3
Spécification physique
Taille du cadre(mm) Nema 17 (42 x 42)
Longueur du moteur(mm) 48
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 20
Nombre de cable 4
Longueur de Cable(mm) 500
Poids(g) 350
Fichier Taille
17HM19-1684S_Full_Datasheet.pdf 139.53KB Download
17HM19-1684S.STEP 1.09MB Download
17HM19-1684S_Torque_Curve.pdf 132.81KB Download
