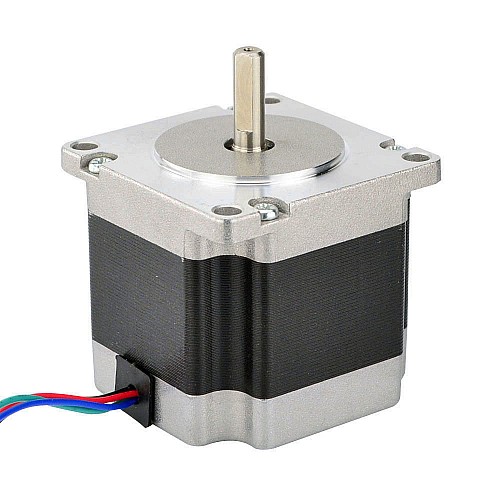

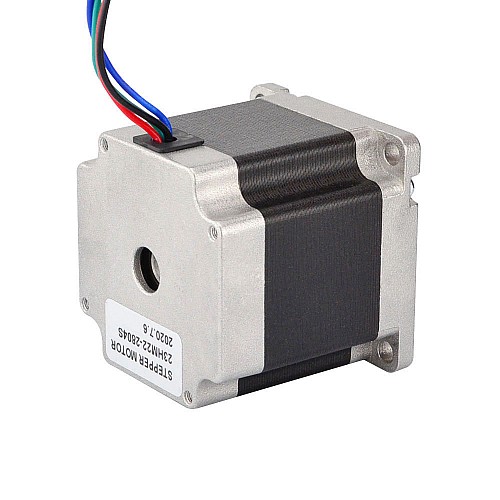

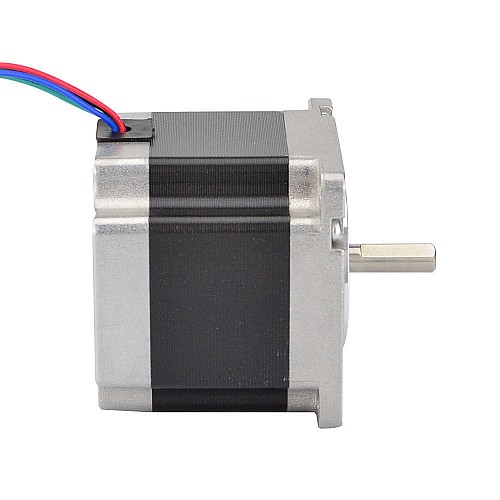

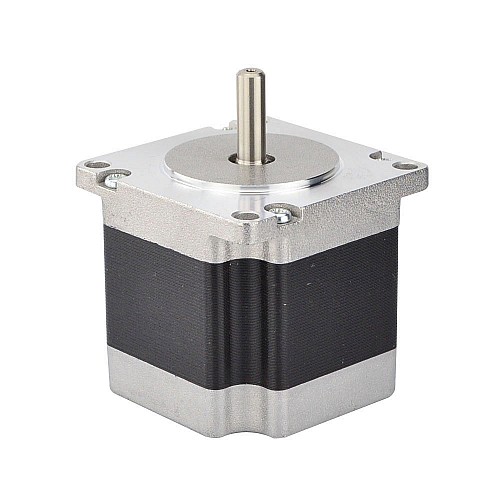

Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils

Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
Nema 23 Bipolaire 0.9deg 1.26Nm (178.4oz.in) 2.8A 2.5V 57x57x56mm 4 Fils
$20.78
5 + $19.95
10 + $19.12
50 + $18.29
100 + $17.46
  • Modèle: 23HM22-2804S
  • État des stocks: 1000
  • SKU: 23HM22-2804S

Options disponibles

Ce moteur pas à pas bipolaire Nema 23 avec Angle de pas 0.9deg et taille 57x57x56mm. Il a 4 fils, chaque phase dessine 2.8A, Couple de maintien 1.26Nm(178.4oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 23HM22-2804S
  • Type de moteur: bipolaire
  • Angle de pas: 0.9 deg
  • Couple de maintien: 1.26Nm(178.4oz.in)
  • Courant/phase: 2.8A
  • Résistance/phase: 0.9ohms
  • Inductance: 4.5mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 57 x 57mm
  • Longueur du moteur: 56mm
  • Diamètre d'arbre: Φ6.35mm
  • Longueur de l'arbre: 21mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 500mm
  • Poids: 700g

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

Ressources

Spécification électrique
Angle de pas(deg.) 0.9
Courant évalué(A) 2.8
Inductance(mH) 4.5
Résistance/phase(ohm) 1
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 126
Couple de maintien(oz.in) 178.4
Spécification physique
Taille du cadre(mm) Nema 23 (57 x 57)
Longueur du moteur(mm) 56
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 6.35
Longueur de l'arbre(mm) 21
Nombre de cable 4
Longueur de Cable(mm) 500
Poids(g) 700
Fichier Taille
23HM22-2804S_Full_Datasheet.pdf 141.35KB Download
23HM22-2804S.STEP 1.48MB Download
23HM22-2804S_Torque_Curve.pdf 151.34KB Download
