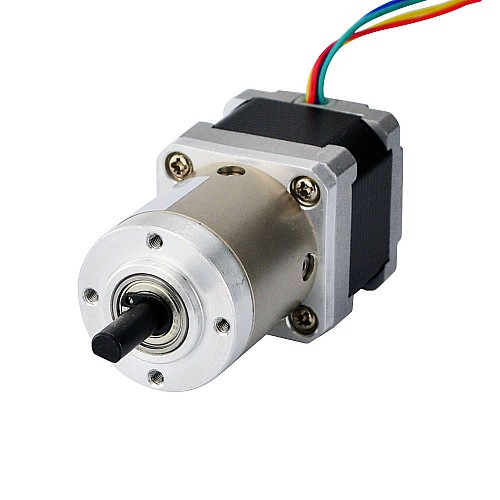

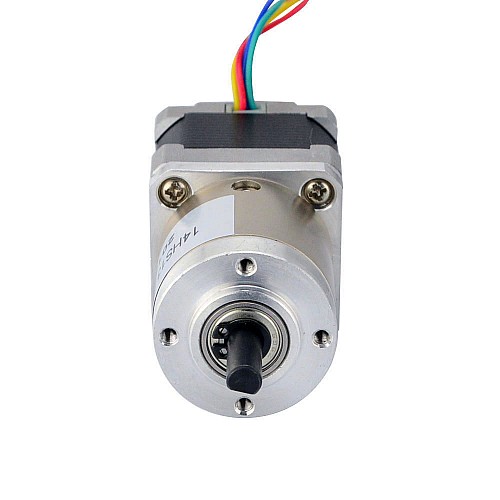

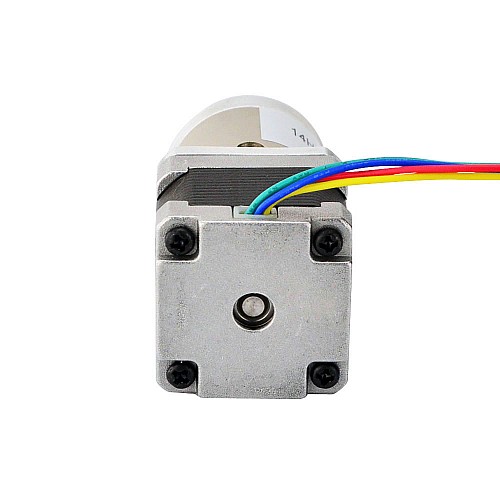

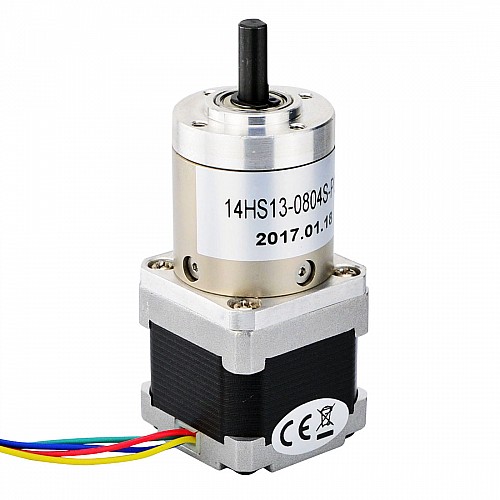

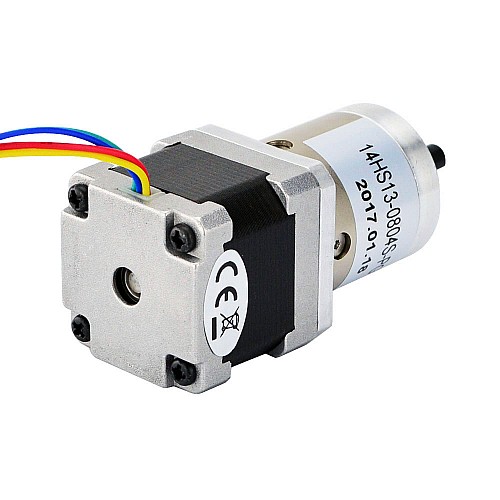

Nema 14 Moteur pas à pas Bipolaire L=34mm w/ Rapport d'engrenage 14:1 Boîte de Vitesses Planétaire
$34.92
5 + $33.11
10 + $31.47
50 + $29.99
100 + $28.64
- Auf Lager: 10000
- Modèle: 14HS13-0804S-PG14
- Poids brut: 0.40kg
- Certifiée: ISO, CE, UKCA, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Ce moteur pas à pas Nema 14 avec un corps de 34mm et un courant nominal de 1.0A, a intégré un réducteur planétaire de 13.73: 1 Rapport d'engrenage. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une faible vitesse et / ou un couple élevé.
Spécification électrique
- Numéro de pièce du fabricant: 14HS13-0804S-PG14
- Type de moteur: bipolaire
- Angle de pas: 0.131deg
- Couple de maintien sans boîte de vitesses: 18Ncm(25.49oz.in)
- Courant/phase: 1.0A
- Résistance/phase: 6.8ohms
- Tension: 5.4V
- Inductance: 10mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Planétaire
- Rapport d'engrenage: 13.73:1
- Gear Efficacité: 81%
- Contrecoup No-load: <=1deg
- Couple maximal autorisé: 4Nm(566.4oz.in)
- Moment admissible Couple: 8Nm(1132.9oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimensions: 35 x 35mm
- Longueur du moteur: 34mm
- Longueur de la boîte de vitesses: 36.8mm
- Diamètre d'arbre: Φ6mm
- Longueur de l'arbre: 18mm
- Longueur de D-Cut: 12mm
- Nombre de câble: 4
- Longueur de fil: 500mm
- Poids: 400g
Connexion
A+ |
A- |
B+ |
B- |
Red |
Green |
Yellow |
Blue |
Spécification électrique | |
A une courbe de couple/poussée ? | Non |
Courant (A) | 1.0 |
type de produit | Moteur pas à pas à engrenages |
Spécification physique | |
Indice IP | 40 |
Méthode d'inventaire | Inventaire dédié |
