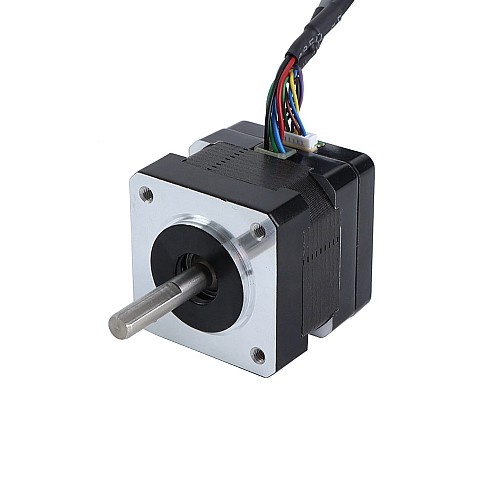

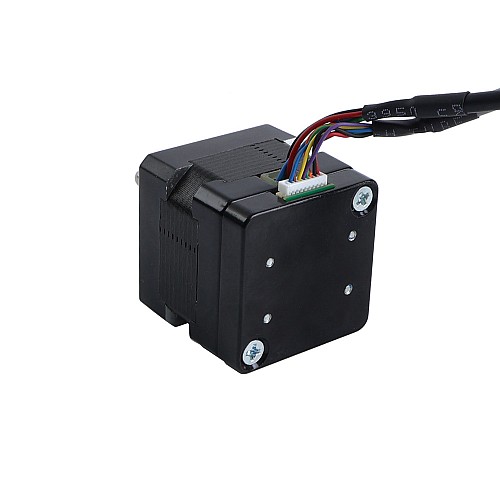

Moteuren boucle fermée Nema 14 12,5Ncm(17,7oz.in) encodeur magnétique 1000PPR(4000CPR)
$31.40
5 + $26.42
10 + $22.80
50 + $20.05
100 + $17.90
- Auf Lager: 10000
- Modèle: 14HS11-1004-ME1K
- Poids brut: 0.23kg
- Certifiée: ISO, CE, UKCA, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Il s'agit du moteur pas à pas en boucle fermée le plus fin que nous ayons, il n'a qu'une épaisseur de 34,5mm avec encodeur. L'encodeur est un encodeur magnétique avec 3 canaux et une résolution de 1000PPR(4000CPR). Le plus grand avantage de l'encodeur magnétique est la taille et le coût, ils sont largement utilisés dans les petits espaces et les performances de coût plus élevées.
Spécification électrique
- Numéro de pièce du fabricant : 14HS11-1004-ME1K
- Nombre de phases : 2
- Angle de pas : 1,8 degré
- Couple de maintien : 12,5Ncm(17,7oz.in)
- Courant nominal/phase : 1,0A
- Résistance de phase : 3,5ohms ± 10%
- Inductance : 3,5mH ± 20%(1KHz)
Spécification physique
- Taille du cadre : 35 x 35mm
- Longueur du corps : 28mm
- Diamètre de l'arbre : Φ5mm
- Longueur de la tige : 24mm
- Longueur de la tige D-CUT : 15mm
- Longueur du câble : 500mm
Spécification de l'encodeur
- Type de circuit de sortie : différentiel
- Type d'encodeur : incrémental magnétique
- Résolution de l'encodeur : 1000PPR(4000CPR)
- Canaux de signal de sortie : 3 canaux
- Tension d'alimentation minimale : 3,3V
- Tension d'alimentation maximale : 5,5V
- Courant de sortie : 20mA
- Sortie haute tension : 5V
- Basse tension de sortie : 0,2V
- Fréquence de sortie maximale : 400kHz
Connexion du moteur et de l'encodeur
Moteur |
A+ |
A- |
Si+ |
B- |
Câble |
ROUGE |
BLK |
JAUNE |
BLEU |
Encodeur |
CCV |
EGND |
EA+ |
EA- |
EB+ |
EB- |
EZ+ |
EZ- |
Câble |
Rouge |
Noir |
Marron |
Orange |
Bleu |
Vert |
Jaune |
Blanc |
Spécification électrique | |
A une courbe de couple/poussée ? | Non |
Courant évalué(A) | 1.0 |
Inductance(mH) | 3.5 |
Résistance/phase(ohm) | 3.5 |
type de produit | Moteur pas à pas en boucle fermée |
Couple de maintien(Ncm) | 12.5 |
Couple de maintien(oz.in) | 17.7 |
Type d'encodeur | Incrémental magnétique |
Type de circuit de sortie | Différentiel |
Résolution du codeur | 1000PPR |
Canaux de signal de sortie | 3 |
Spécification physique | |
Indice IP | 40 |
Méthode d'inventaire | Inventaire dédié |
Taille du cadre(mm) | Nema 14 (35 x 35) |
Longueur du moteur(mm) | 28 |
Diamètre d'arbre(mm) | 5 |
Longueur de l'arbre(mm) | 24 |
Fichier | Taille | |
---|---|---|
14HS11-1004-ME1K_Full_Datasheet.pdf | 149.17KB | Download |
