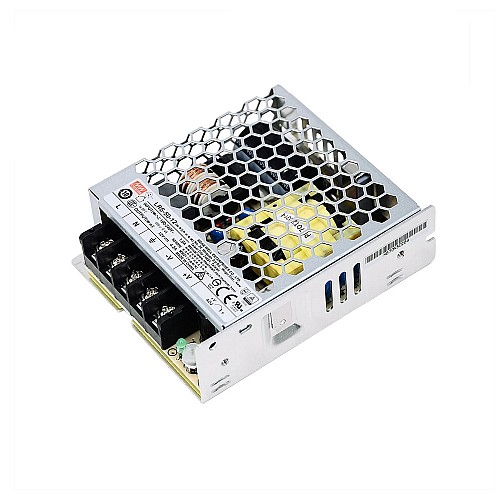

La série LRS-50 de MEANWELL est une alimentation de type fermé à sortie unique de 50W avec un profil bas de 30mm. Adoptant la gamme complète d'entrée 85~264VAC, la série entière fournit une ligne de tension de sortie de 3.3V, 5V, 12V, 15V, 24V, 36V et 48V.
En plus du rendement élevé de 90%, la conception du boîtier à mailles métalliques améliore la dissipation de la chaleur du LRS-50. Toute la série fonctionne de -30℃ à 70℃ par convection d'air sans ventilateur. Offrant une consommation d'énergie à vide extrêmement faible (moins de 0,2W), il permet au système final de répondre facilement aux besoins énergétiques mondiaux.
Le LRS-50 dispose de fonctions de protection complètes et d'une capacité anti-vibration 5G ; il est conforme aux réglementations de sécurité internationales telles que TUV BS EN / EN62368-1, BS EN / EN60335-1,BS EN / EN61558-1/-2-16, UL62368-1 et GB4943. La série LRS-50 constitue une solution d'alimentation à haut rapport prix/performance pour diverses applications industrielles.
Caractéristiques
- Marque MEANWELL
- Sortie 12V DC 4.2A
- Plage de tension d'entrée AC : 85 ~ 264VAC
- Puissance nominale : 50.4W
- Entrée AC universelle / Gamme complète
- Supporte une surtension de 300VAC pendant 5 secondes
- Consommation électrique sans charge < 0.2W
- Taille miniature et profil bas 1U
- Température de fonctionnement élevée jusqu'à 70℃
- Protections : Court-circuit / Surcharge / Surtension
- Refroidissement par convection d'air libre
- Conformité aux normes IEC / BS EN / EN 60335-1(PD3) et IEC / BS EN / EN61558-1, -2-16 pour les appareils ménagers.
- Altitude de fonctionnement jusqu'à 5000 mètres (Note.8)
- Résiste aux tests de vibration 5G
- Haute efficacité, longue durée de vie et haute fiabilité
- Indicateur LED pour la mise sous tension
- Catégorie de surtension Ⅲ
- Test de déverminage à 100% de la charge totale
- Garantie de 3 ans
Applications
- Machines d'automatisation industrielle
- Système de contrôle industriel
- Équipements mécaniques et électriques
- Instruments, équipements ou appareils électroniques
- Appareils ménagers
Spécification électrique | |
Max. Courant de sortie (A) | 4.2 |
Spécification de l'alimentation | |
Marque | MEANWELL |
Type d'alimentation | Alimentation à découpage |
Tension de sortie(VDC) | 12 |
Puissance(W) | 50.4 |
Tension d'entrée(VAC/VDC) | 85 - 264 / 120 - 373 |
Fréquence d'entrée(Hz) | 47 - 63 |
Efficacité(%) | 86% |
Fonction PFC | Non |
Dim.(LxlxH)(mm) | 99 x 82 x 30 / 3.90 x 3.23 x 1.18 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Fichier | Taille | |
---|---|---|
LRS-50.pdf | 960.54KB | Download |
