Kit CNC pas à pas en boucle fermée 1 axe 80Ncm(113.29oz.in)moteur et pilote Nema 17
$49.91
5 + $48.20
10 + $46.61
50 + $45.12
100 + $43.72
- Auf Lager: 10000
- Modèle: 1-CL42T-S08-V41
- Poids brut: 1.09kg
Options disponibles
Expédié sous 24 heures pour les articles en stock!

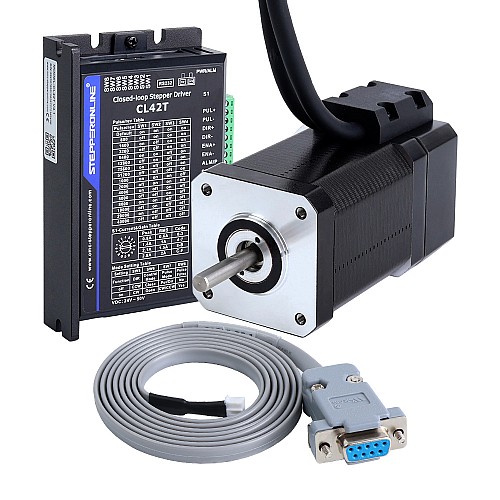

Ce kit CNC comprend:
- 1 x 17HS24-2004D-E1K: Moteur pas à pas Nema 17 en boucle fermée 80Ncm(113,29oz.in) avec encodeur 1000PPR(4000CPR)
- 1 x CL42T-V41: Pilote pas à pas en boucle fermée V4.1 0-3,0A 24-48VDC pour moteur pas à pas Nema 11, 14, 17
- 1 x CABLE-PC-1: Câble de débogage RS232
Spécifications du moteur
- Numéro de pièce du fabricant: 17HS24-2004D-E1K
- Nombre de phases: 2
- Angle de pas: 1,8degrés
- Couple de maintien:80Ncm(113,29oz.in)
- Courant/Phase nominal: 2,0A
- Résistance de phase: 1,3ohms
- Inductance: 2,7mH ± 20%(1kHz)
- Taille du cadre: 42 x 42mm
- Longueur du corps: 80mm
- Diamètre de l'arbre:Φ5mm
- Longueur de la tige: 24mm
- Longueur de la tige de coupe en D: 15mm
- Longueur du fil: 500mm
Spécifications de l'encodeur
- Type de circuit de sortie: type différentiel
- Type d'encodeur: incrémental optique
- Résolution de l'encodeur: 1000PPR(4000CPR)
- Canaux de signal de sortie: 2canaux
- Tension d'alimentation minimale: 5V
- Tension d'alimentation maximale: 5V
- Haute tension de sortie: <4V
- Basse tension de sortie: <1V
Spécification du pilote
- Courant de crête de sortie: 0 ~ 3A
- Tension d'entrée: +24 ~ 48VCC(24VCC typique)
- Courant du signal logique:7 ~ 16mA(10mA typique)
- Fréquence d'entrée d'impulsion: 0 ~ 200kHz
- Largeur d'impulsion: 2,5μS
- Interface de débogage RS232 disponible
- Faible bruit et vibrations, mouvement fluide
- Protections contre les surtensions, les surintensités et les erreurs de suivi de position
Connexion du moteur et de l'encodeur
PIN |
1 |
2 |
3 |
4 |
Moteur |
A+ |
A- |
B+ |
B- |
PIN |
2 |
3 |
1 |
13 |
11 |
12 |
Encodeur |
VCC |
GND |
EA+ |
EA- |
EB+ |
EB- |
Spécification électrique | |
Inductance(mH) | 2.7 |
N ° de phase | 2 |
Référence de tension d'entrée(V) | 24 - 48DC |
Résistance/phase(ohm) | 1.3 |
type de produit | Kit en Boucle Fermée |
Couple de maintien(Ncm) | 80 |
Couple de maintien(oz.in) | 113.29 |
Nombre d'axes | 1 |
Type d'encodeur | Optique Incrémentiel |
Type de circuit de sortie | Différentiel |
Résolution du codeur | 1000PPR |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Serie de produits | Série TS |
Taille du cadre(mm) | Nema 17 (42 x 42) |
Type d'arbre de sortie | D |
Diamètre d'arbre(mm) | 5 |
Longueur de l'arbre(mm) | 24 |
Fichier | Taille | |
---|---|---|
17HS24-2004D-E1K.pdf | 162.25KB | Download |
17HS24-2004D-E1K_Torque_Curve.pdf | 217.48KB | Download |
17HS24-2004D-E1K.STEP | 408.19KB | Download |
CABLE-PC-1.pdf | 283.64KB | Download |
Version MS10E.rar | 14.33MB | Download |
MotionStudio.zip | 20.37MB | Download |
CL42T-V41.STEP | 3.68MB | Download |
CL42T-V41 Manual.pdf | 923.31KB | Download |
